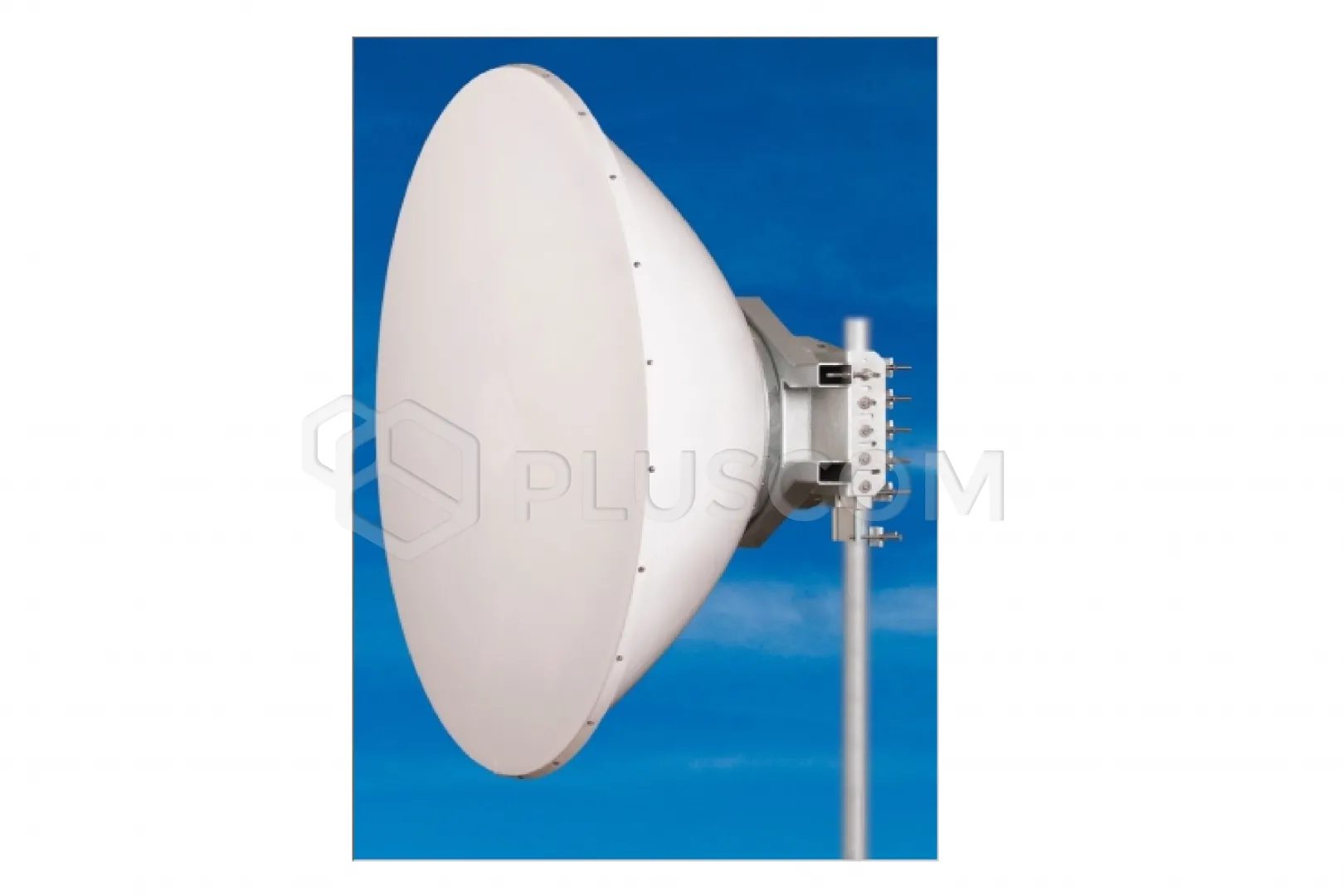

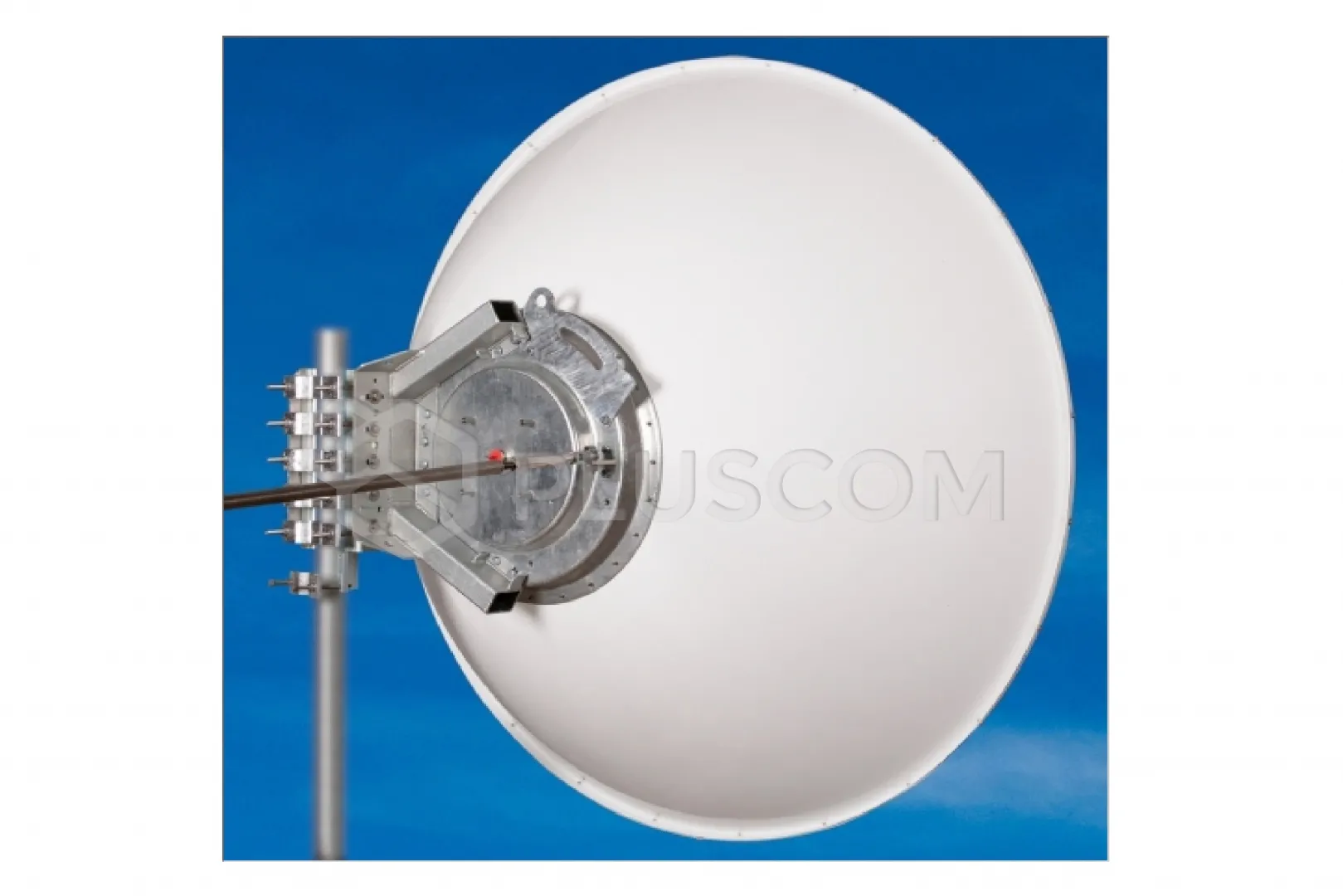

Jirous Parabolantenne JRMC-1800-10/11

Jirous Parabolantenne JRMC-1800-10/11

Die Antenne JRMC – 1800 – 10/11 ist für die Mikrowellenkommunikation im Frequenzbereich von 10 und 11 GHz vorgesehen. Der präzise Betrieb mit einem tiefen Antennenreflektor entspricht der Norm ETSI Klasse 3 und FCC Part 101A.

MERKMALE:

• Tiefer Reflektorschirm mit hoher Störfestigkeit und hoher mechanischer Festigkeit
• Hohe Isolierung benachbarter Zellen
• Radarabdeckung im Lieferumfang enthalten
• Massiver Halter mit präziser Einstellung von Elevation und Azimut
• Montage auf der rechten und linken Seite
• Hohe Windstabilität

Konstruktion für MW-Einheiten:

• Bitte beachten Sie die Übersicht der Adapter.
• Mögliche Sonderanfertigungen

Elektrische Parameter:

• Frequenzbereich: 10,0 – 12,0 GHz
• Verstärkung – niedrige Frequenz: 43,0 ± 1 dBi
• Verstärkung – hohe Frequenz: 44,0 ± 1 dBi
• Verhältnis vorne/hinten: ≥ 69 dB
• XPD: ≥ 40 dB
• Strahlbreite – 3 dB: 1,0°
• Reflexionsdämpfung: ≥ 15 dB/10,3 – 11,7 GHz
• Polarisation: Linear, vertikal/horizontal
• Elektrische Kompatibilität
  - US FCC Teil 101A | 10,550 – 10,680 GHz
  - US FCC Teil 101A | 10,7 – 11,7 GHz
  - Klasse 3 ETSI EN 302-217-4-2
  - ACMA - RALI FX3 Klasse B

Mechanische Parameter:

• Parabolspiegel: Ø 1800 mm, Aluminiumlegierung
• Radom: UV-beständiger Verbundwerkstoff
• Ein-/Ausgang: Rundwellenleiter Ø 19 mm
• Mastmontage: Ø 70 - 120 mm
• Betriebswindlast: 140 km/h (87 mph)
• Windlastbeständigkeit: 210 km/h (130 mph)
• Gewicht der Antenne: 82 kg

Ein Satz verstellbarer Windverstärkungen ist Teil der Antenne.
