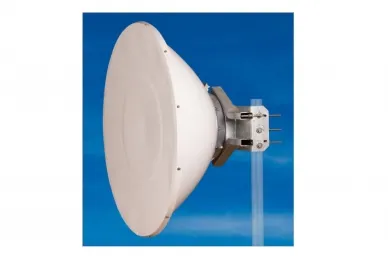

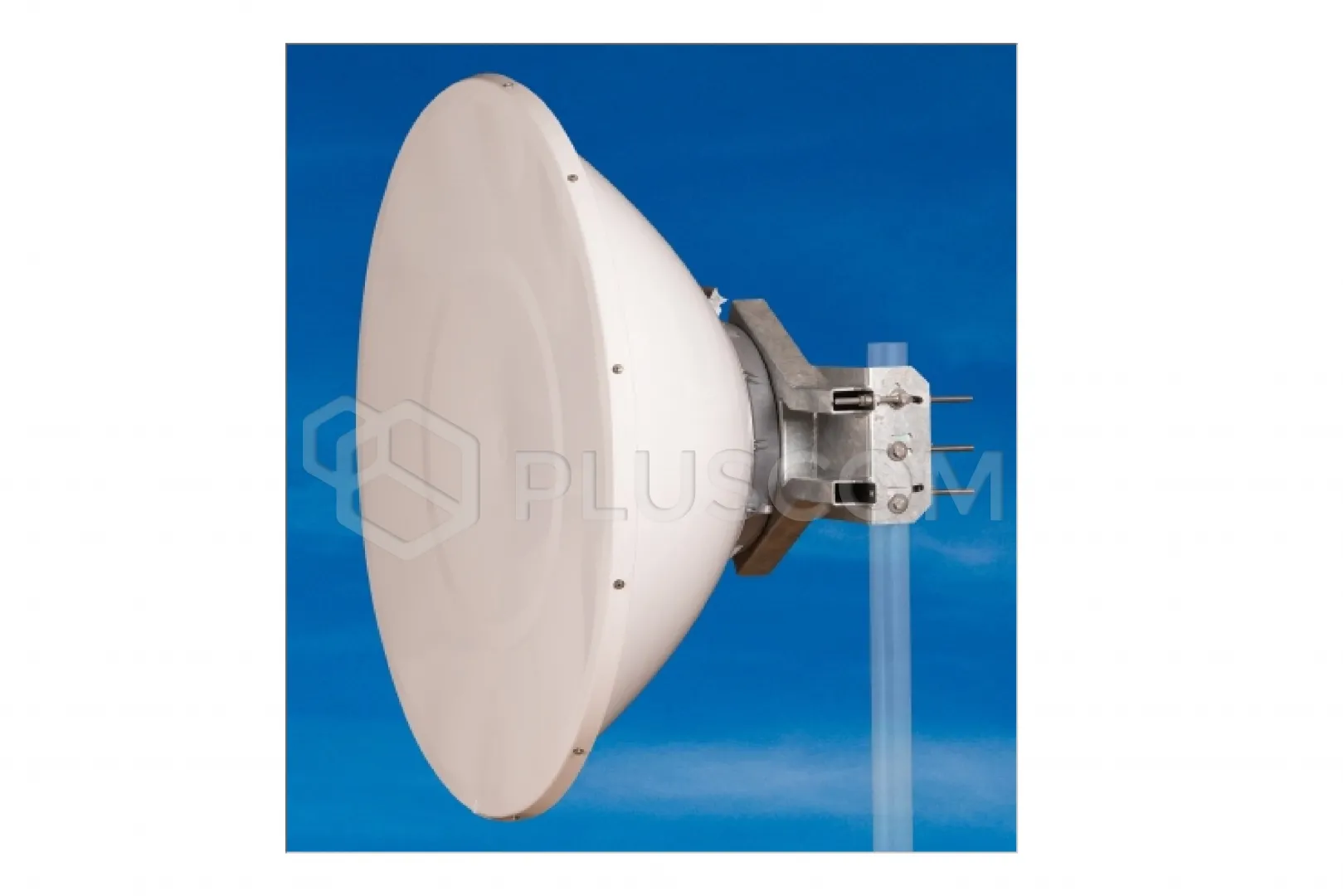

Jirous Parabolantenne JRMC-1200-7/8

Jirous Parabolantenne JRMC-1200-7/8

Die Antenne JRMC-1200-7/8 ist für die Mikrowellenkommunikation im Frequenzbereich 7/8 GHz ausgelegt. Die präzise Arbeit mit einem tiefen Reflektor entspricht der ETSI-Norm der Klasse 3.

EIGENSCHAFTEN:

• Tiefreflektorantenne mit hoher Störfestigkeit und mechanischer Festigkeit
• Hohe Isolierung benachbarter Verbindungen
• Radarantenne im Lieferumfang enthalten

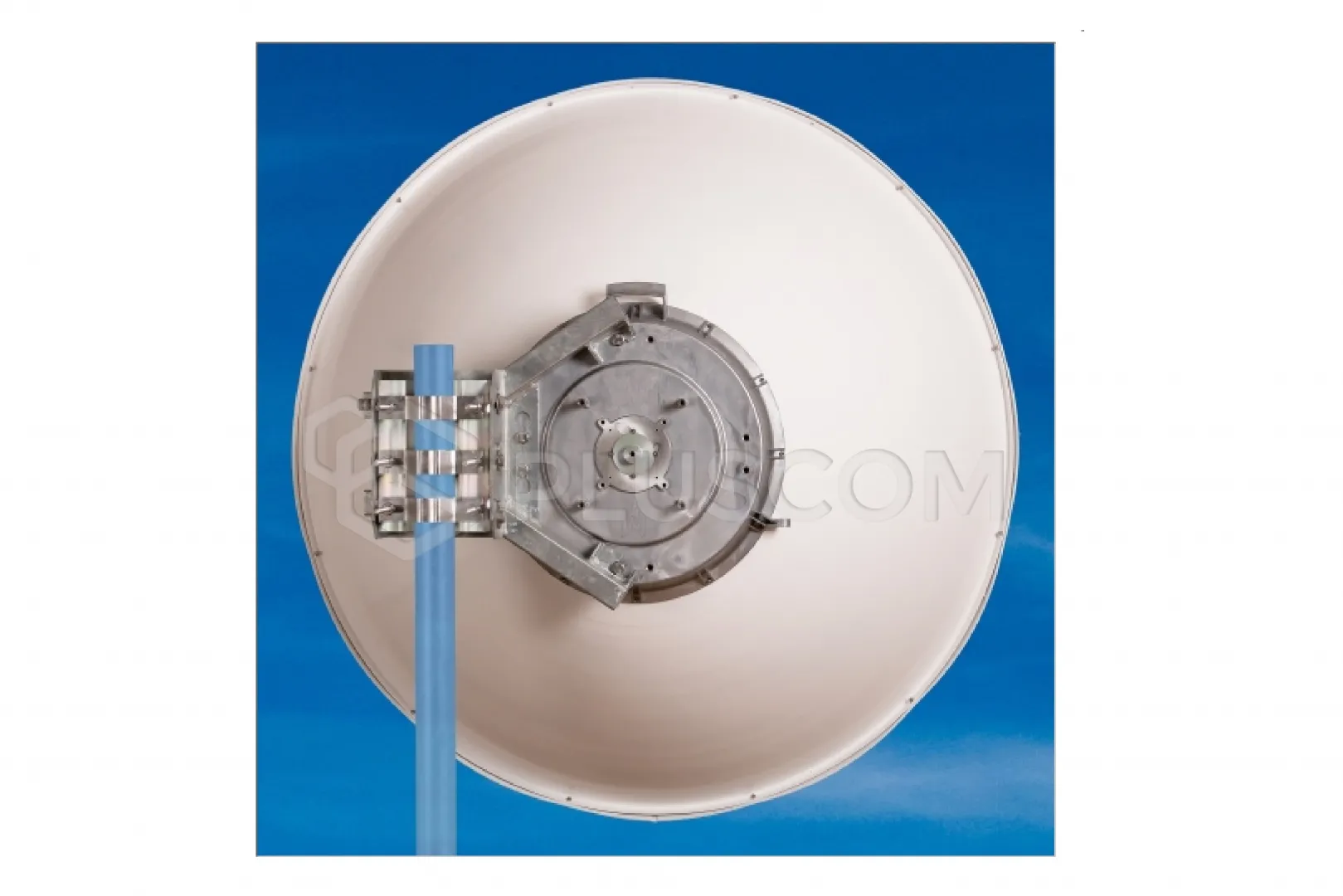

• Massiver Halter mit präziser Einstellung von Elevation und Azimut
• Montage auf der rechten und linken Seite
• Hohe Windstabilität

Entwickelt für MW-Anlagen:

• Bei Funkgeräten mit Anschlüssen muss ein Adapter für N-Anschlüsse JXC2N-7/8

Elektrische Parameter:

• Frequenzbereich: 7,1 – 8,5 GHz
• Verstärkung – niedrige Frequenz: 35 ± 1 dBi
• Verstärkung – hohe Frequenz: 37,2 ± 1 dBi
• Verhältnis vorne/hinten: ≥ 61,7 dB
• Strahlbreite: 2,3°
• Reflexionsdämpfung: ≥ 18 dB
• Polarisation: Doppelt linear, vertikal/horizontal
• Kreuzpolarisation: ≥ 34,8 dB
• Elektrische Verträglichkeit: Klasse 3 ETSI EN 302-217-4-2

Mechanische Parameter:

• Parabolspiegel: Ø 1200 mm, Aluminiumlegierung
• Radom: UV, ABS-Kunststoff
• Ein-/Ausgang: Rundwellenleiter Ø 26 mm
• Montage am Mast:
  - Ø 80 - 120 mm
  - Ø 60 - 80 mm – mit Windversteifungsset
• Betriebswindlast
  - ohne Windversteifungsset 110 km/h (68 mph)
  - mit Windversteifungsset 140 km/h (87 mph)
• Windlastbeständigkeit: 210 km/h (130 mph)
• Gewicht der Antenne: 28,5 kg

Wir empfehlen die Verwendung eines Windverstärkungssatzes für die Montage an Masten mit einem Durchmesser von weniger als 80 mm sowie in Gebieten mit starken Winden.

Zusätzliches Zubehör

• Windverstärkungsset JRZ-1200
