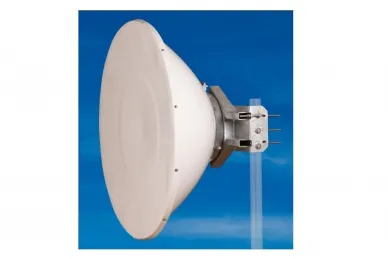

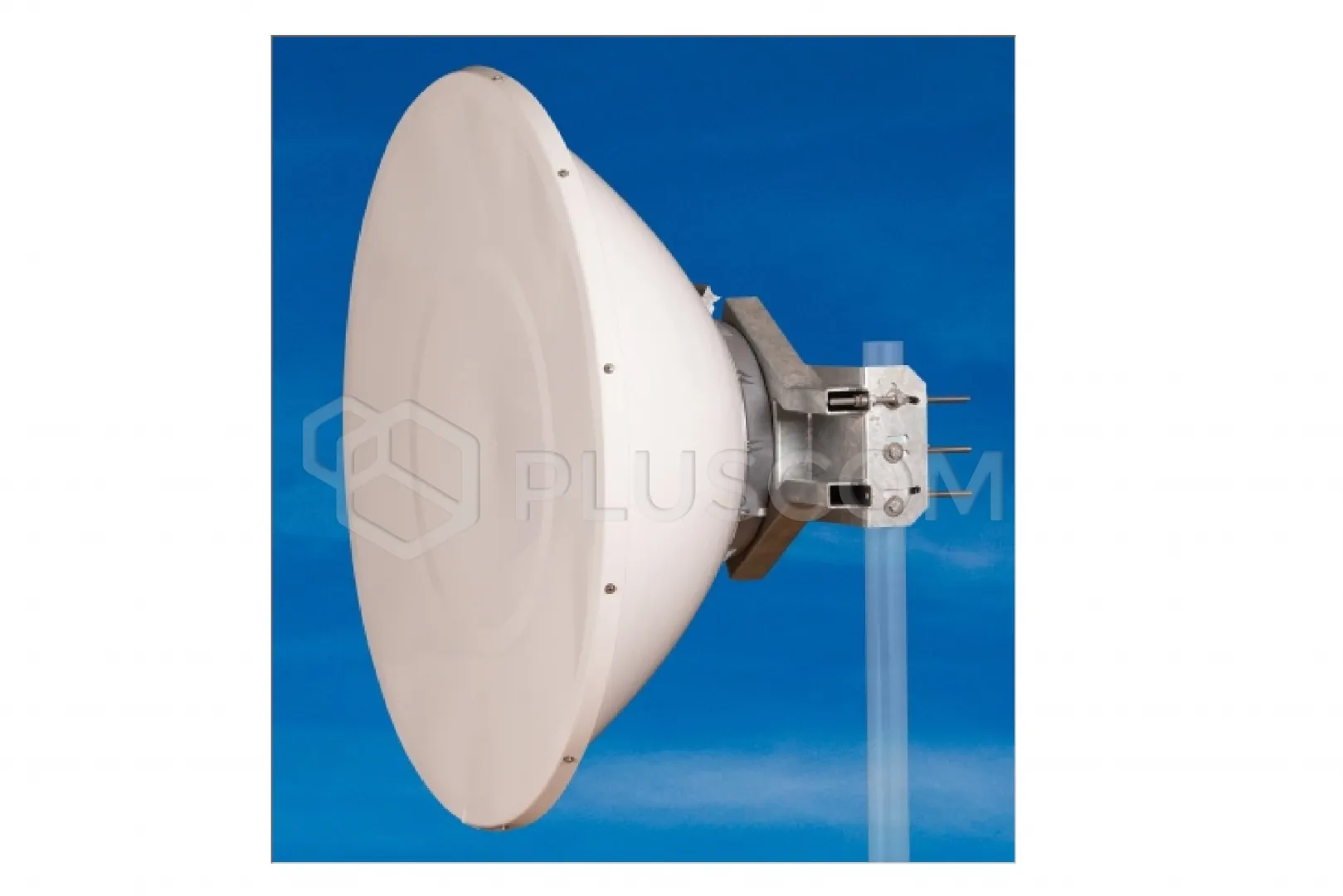

Jirous Parabolantenne JRMC-1200-17/18
Die Antenne JRMC – 1200 – 17/18 ist für die Mikrowellenkommunikation im Frequenzbereich von 17 und 18 GHz vorgesehen. Die präzise Arbeit mit einem tiefen Reflektor entspricht dem Standard ETSI Klasse 3 und FCC Kat. A.
EIGENSCHAFTEN:
- Tiefer Reflektorschirm mit hoher Störfestigkeit und mechanischer Festigkeit
- Hohe Isolierung benachbarter Zellen
- Radarantenne im Lieferumfang enthalten
- Massiver Halter mit präziser Einstellung von Elevation und Azimut
- Montage auf der rechten und linken Seite
- Hohe Windstabilität
Konstruktion für MW-Einheiten:
- Bitte beachten Sie die Übersicht der Adapter.
- Weitere Adapter auf Anfrage
Elektrische Parameter:
- Frequenzbereich: 17,1 – 19,7 GHz
- Verstärkung – niedrige Frequenz: 43,2 ± 1 dBi
- Verstärkung – Hohe Frequenz: 44,7 ± 1 dBi
- Verhältnis vorne/hinten: ≥ 72 dB
- XPD: ≥ 36 dB
- Strahlbreite – 3 dB: 0,9°
- Reflexionsdämpfung: ≥ 17 dB
- Polarisation: Linear, vertikal/horizontal
- Elektrische Kompatibilität
- US FCC Kat. A
- Klasse 3 ETSI EN 302-217-4-2
Mechanische Parameter:
- Parabolspiegel: Ø 1200 mm, Aluminiumlegierung
- Radom: Glasfaser
- Ein-/Ausgang: Rundwellenleiter Ø 11 mm
- Montage am Mast:
- Ø 80 - 120 mm
-Ø 60 - 80 mm – mit Windabzugsset
- Betriebswindlast
- ohne Windsicherungsset 110 km/h (68 mph)
- mit Windsicherungsset 140 km/h (87 mph)
- Windlastbeständigkeit: 210 km/h
- Gewicht der Antenne: 28,5 kg
Anwendung:

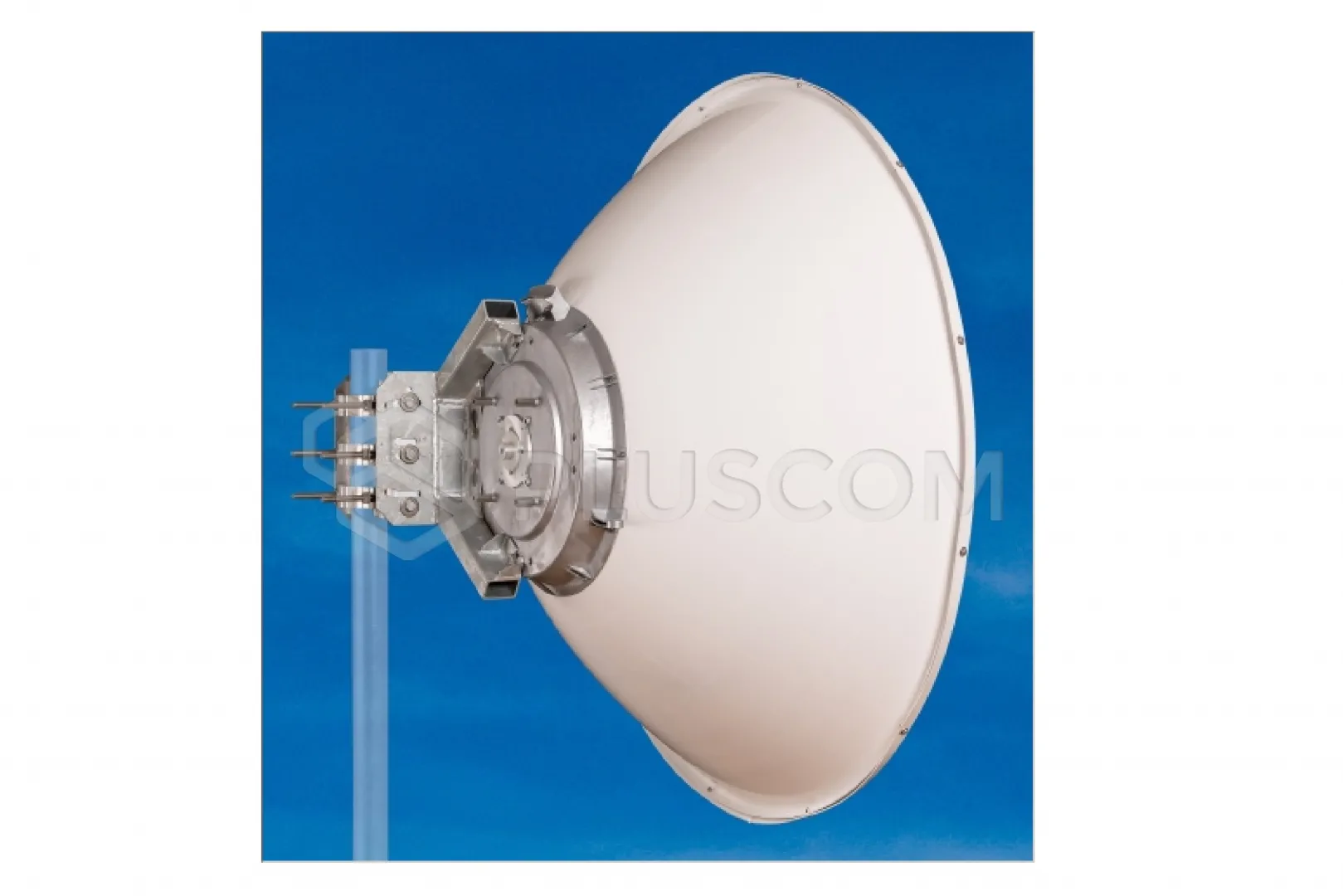

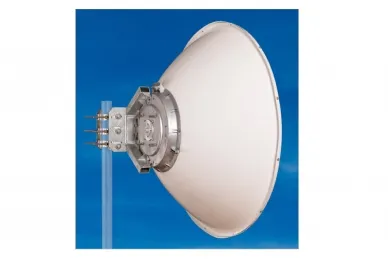

Die Antenne wird mit einer massiven Halterung geliefert, die eine einfache Montage am Mast ermöglicht.
Die Halterung kann separat am Mast montiert werden. Anschließend kann die Antenne mit dem Mikrowellenmodul einfach daran aufgehängt werden.
Die Antennenhalterung ermöglicht eine präzise Einstellung der Elevation um ± 15° und des Azimuts um ± 7°. Geeignet für die Montage sowohl auf der rechten als auch auf der linken Seite.
In Gebieten, in denen mit starken Winden zu rechnen ist, wird die Verwendung eines (verstellbaren) Windabspannsatzes empfohlen.
Für die Montage an einem Mast mit einem Durchmesser von 60–80 mm wird die Verwendung eines (verstellbaren) Windabspannsatzes dringend empfohlen.
Die Verwendung eines verstellbaren Windabspannsatzes ermöglicht eine bequemere Einstellung des Azimuts.
Das Windabspannset oder das verstellbare Windabspannset sind optionales Zubehör.
