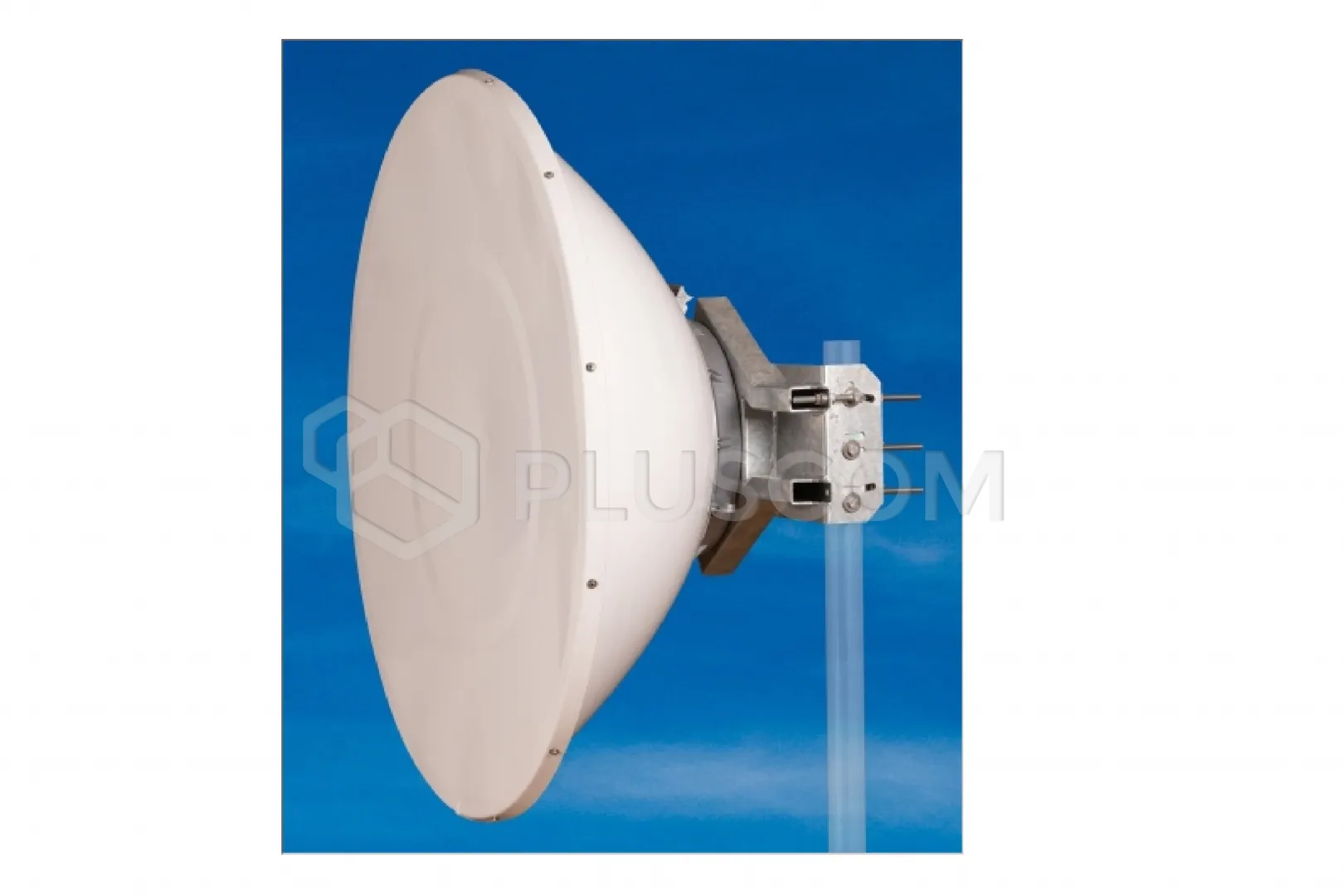

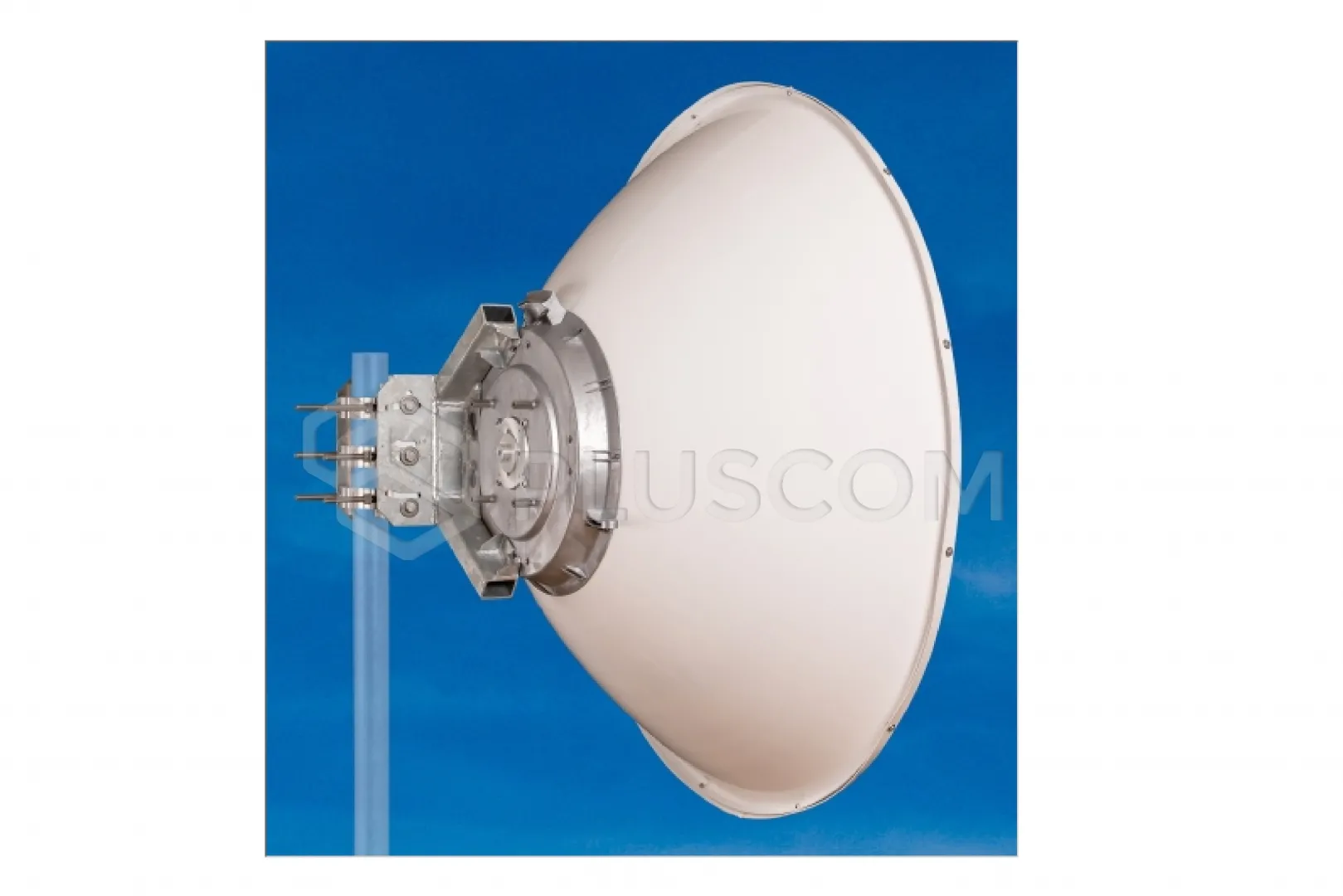

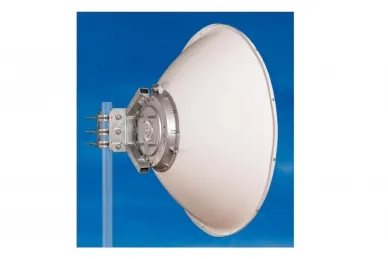

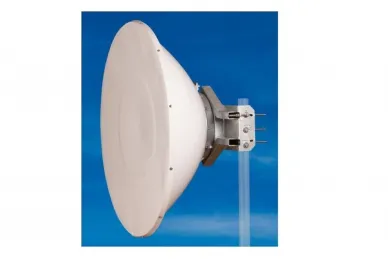

Jirous Parabolantenne JRMC-1200-13

Jirous Parabolantenne JRMC-1200-13

Die Antenne JRMC-1200-13 ist für die Mikrowellenkommunikation im Frequenzbereich von 13 GHz vorgesehen. Die präzise Leistung mit tiefem Reflektor entspricht der Norm ETSI Klasse 3 und FCC Teil 101B.

MERKMALE:

• Tiefer Reflektorschirm mit hoher Störfestigkeit und mechanischer Festigkeit
• Hohe Isolierung benachbarter Zellen
• Radarantenne im Lieferumfang enthalten
• Massiver Halter mit präziser Einstellung von Elevation und Azimut
• Montage auf der rechten und linken Seite
• Hohe Windstabilität

Konstruktion für MW-Einheiten:

• Bitte beachten Sie die Übersicht der Adapter.
• Weitere Adapter auf Anfrage

Elektrische Parameter:

• Frequenzbereich: 12,7 – 13,3 GHz
• Verstärkung – niedrige Frequenz: 40,8 ± 1 dBi
• Verstärkung – hohe Frequenz: 41,5 ± 1 dBi
• Verhältnis vorne/hinten: ≥ 65 dB
• 3-dB-Strahlbreite: 1,3°
• Reflexionsdämpfung: ≥ 18 dB
• Polarisation: Linear, vertikal/horizontal
• Elektrische Kompatibilität
  - US FCC Teil 101B
  - (US FCC Teil 101A – gemäß Mindeststrahlungsdämpfung)
  - Klasse 3 ETSI EN 302-217-4-2
  - ACMA - RALI FX3 Klasse B

Mechanische Parameter:

• Parabolspiegel: Ø 1200 mm, Aluminiumlegierung
• Radom UV festes ABS-Kunststoff
• Ein-/Ausgang: Rundwellenleiter
• Montage am Mast:
  - Ø 80 - 120 mm
  - Ø 60 - 80 mm – mit Windversteifungsset
• Betriebswindlast:
  - ohne Windversteifungsset 110 km/h (68 mph)
  - mit Windversteifungsset 140 km/h (87 mph)
• Windlastbeständigkeit: 210 km/h (130 mph)
• Gewicht der Antenne: 28,5 kg

Wir empfehlen die Verwendung eines Windkonzentrationssatzes für die Montage an Masten mit einem Durchmesser von weniger als 80 mm sowie in Gebieten mit starken Winden.

Zusätzliches Zubehör

• Windstreben-Set JRZ-1200
