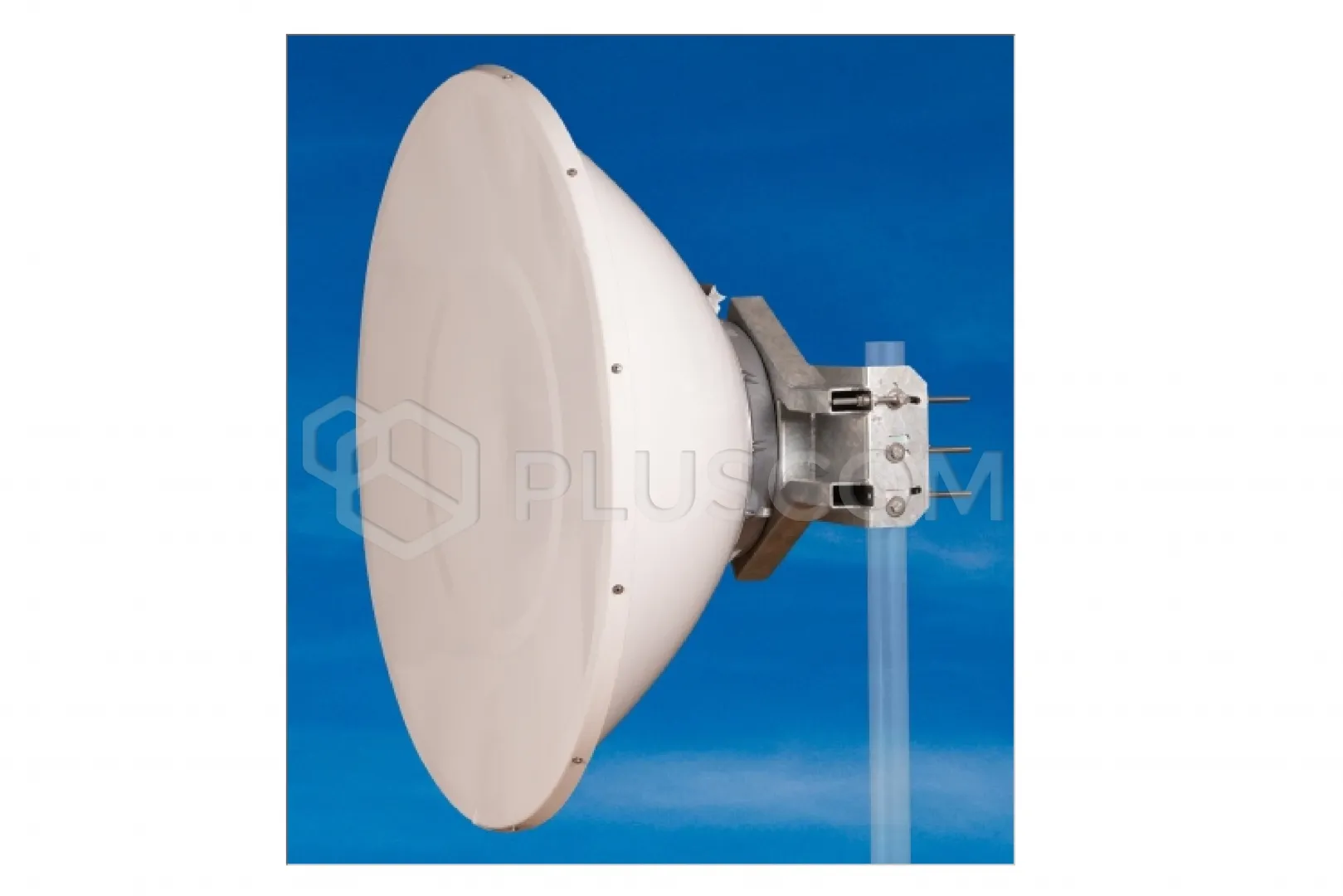

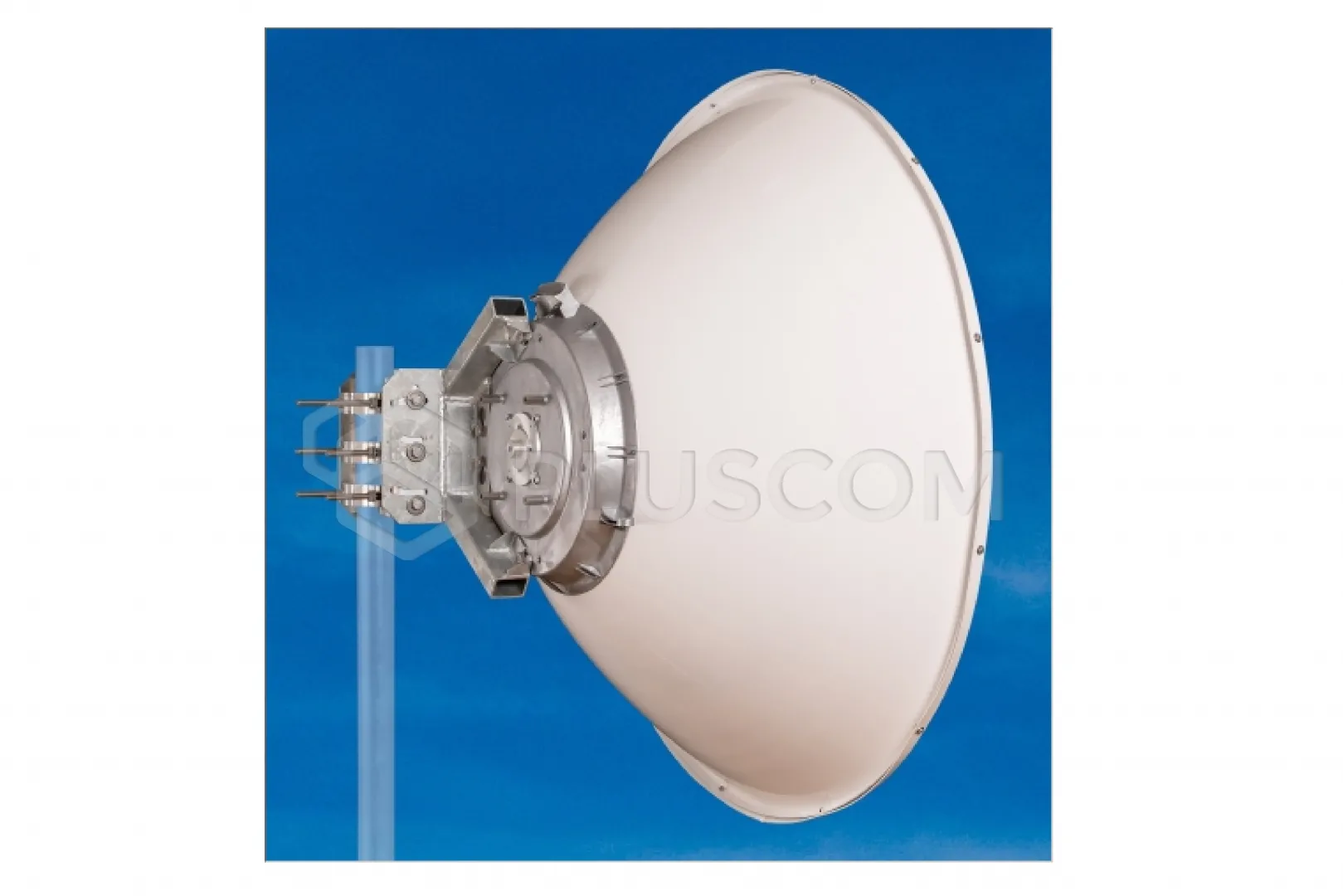

Jirous Parabolantenne JRMC-1200-10/11

Jirous Parabolantenne JRMC-1200-10/11

Die Antenne JRMC – 1200 – 10/11 ist für die Mikrowellenkommunikation im Frequenzbereich von 10 und 11 GHz vorgesehen. Der präzise Betrieb mit einem tiefen Antennenreflektor entspricht der Norm ETSI Klasse 3 und FCC Part 101A.

EIGENSCHAFTEN:

• Tiefer Reflektorschirm mit hoher Störfestigkeit und hoher mechanischer Festigkeit
• Hohe Isolierung benachbarter Zellen
• Radarabdeckung im Lieferumfang enthalten
• Massiver Halter mit präziser Einstellung von Elevation und Azimut
• Montage auf der rechten und linken Seite
• Hohe Windstabilität

Konstruktion für MW-Einheiten:

• Bitte beachten Sie die Übersicht der Adapter.
• Mögliche Sonderanfertigungen

Elektrische Parameter:

• Frequenzbereich: 10,0 – 12,0 GHz
• Verstärkung – niedrige Frequenz: 40,0 ± 1 dBi
• Verstärkung – hohe Frequenz: 41,0 ± 1 dBi
• Verhältnis vorne/hinten: ≥ 66 dB
• XPD: ≥ 37 dB
• Strahlbreite – 3 dB: 1,5°
• Reflexionsdämpfung: ≥ 18 dB/10,3 – 11,7 GHz
• Polarisation: Linear, vertikal/horizontal
• Elektrische Kompatibilität
  - US FCC Teil 101A | 10,550 – 10,680 GHz
  - US FCC Teil 101A | 10,7 – 11,7 GHz
  -Klasse 3 ETSI EN 302-217-4-2
  - ACMA - RALI FX3 Klasse B

Mechanische Parameter:

• Parabolspiegel: Ø 1200 mm, Aluminiumlegierung
• UV-Radom: ABS-Kunststoff
• Ein-/Ausgang: Rundwellenleiter Ø 19 mm
• Montage am Mast:
  - Ø 80 - 120 mm
  - Ø 60 - 80 mm – mit Befestigungsset
• Betriebswindlast:
  - ohne Befestigungsset 110 km/h (68 mph)
  - mit Befestigungsset 140 km/h (87 mph)
• Windlastbeständigkeit: 210 km/h (130 mph)
• Gewicht der Antenne: 29 kg

Für die Montage an Masten mit einem Durchmesser von weniger als 80 mm sowie in Gebieten mit starken Winden empfehlen wir die Verwendung eines Windverstärkungssatzes.

Zusätzliches Zubehör:

• Windverstärkungsset JRZ-1200
