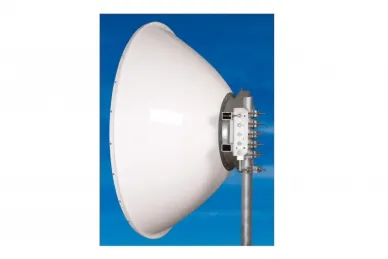

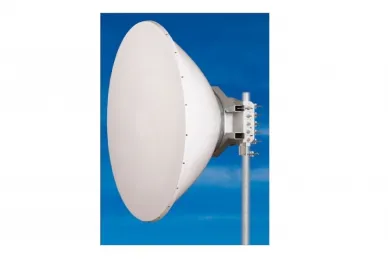

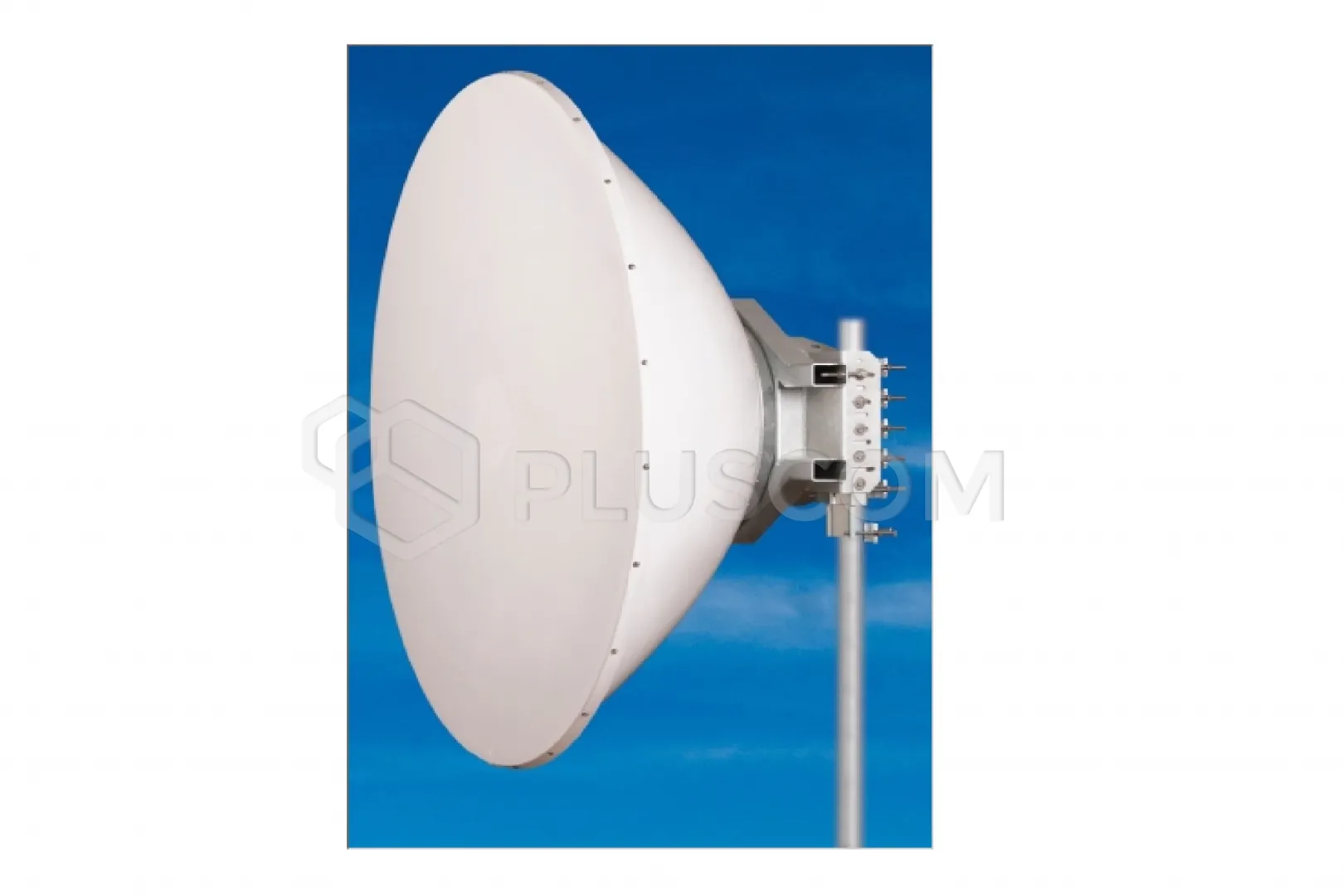

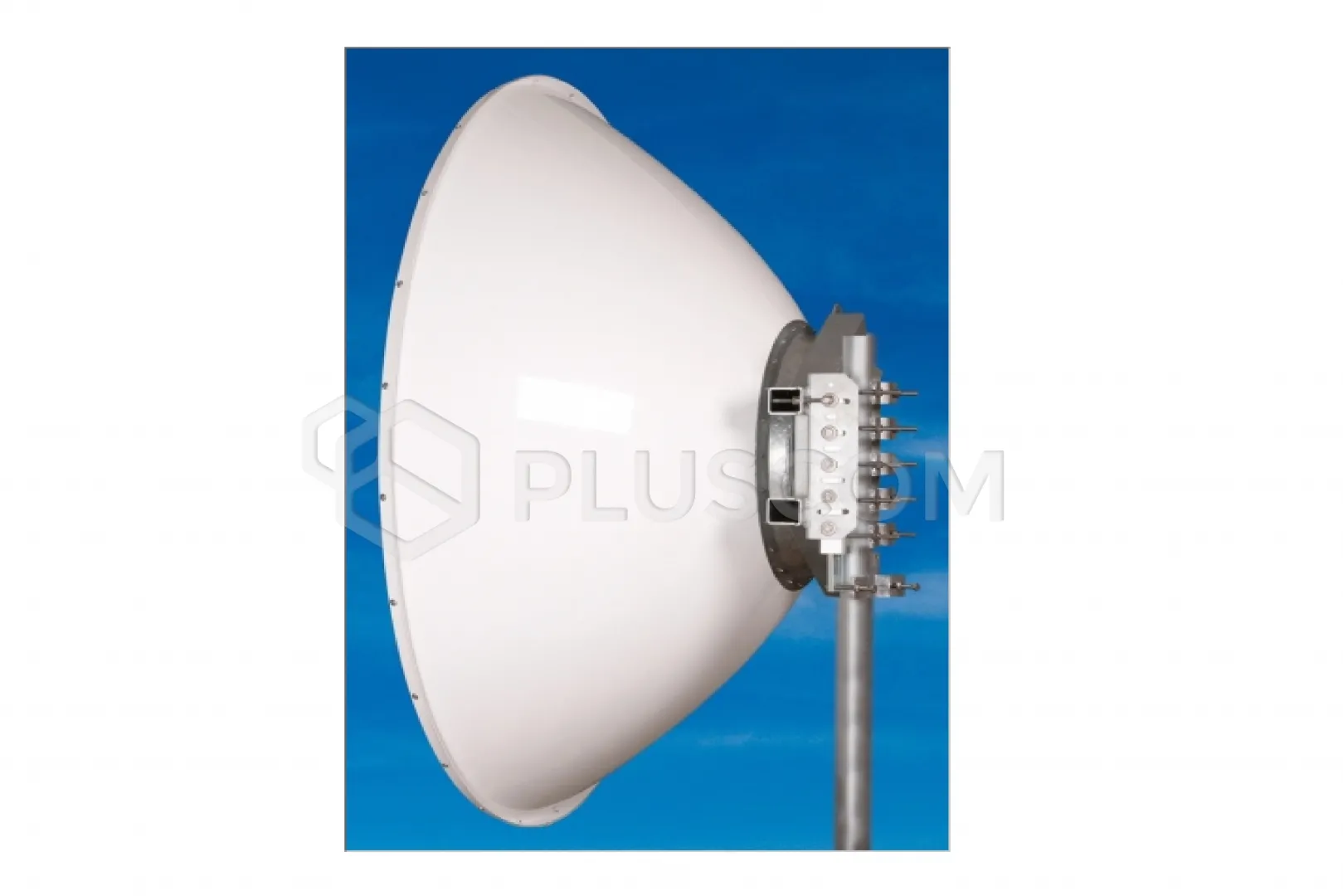

Jirous Parabolantenne JRC-38DD MIMO MimX

Jirous Parabolantenne JRC-38DD MIMO MimX

Die doppelt polarisierte Parabolantenne JRC-38 Deep Dish MIMO MimX wurde für Verbindungen mit doppelt polarisierten Funkmodems C5x, B5x und C6x im Frequenzband 5/6 GHz entwickelt.
Die Antenne ist für Umgebungen mit Mehrfachreflexionen über große und sehr große Entfernungen unter schwierigen Bedingungen ausgelegt.

Ihre Konstruktion mit einer tiefen Antenne verbessert die Isolierung zwischen den Antennen auf dem Mast und erhöht das Vor-Rück-Verhältnis. Das neue Konzept erweitert das Frequenzband.

MERKMALE:

• Mimosa Twist-on-Wellenleiterantenne
• Einstellbare Polarisation ± 5°
• Präzise, robuste Halterung, entwickelt für professionelle Mikrowellenverbindungen
• Im Lieferumfang enthalten ist ein verstellbares Windschutzset
• Präzise und einfache Einstellung von Azimut und Elevation
• Zusätzliche Korrosionsbeständigkeit
• Tiefe Schale erhöht die Isolierung zwischen den Antennen auf dem Mast
• Neues Konzept mit erweitertem Frequenzband
• Hohes Verhältnis zwischen Vorder- und Rückseite
• Richtverbindung für sehr große Entfernungen
• Möglichkeit zur Berechnung der Entfernung vom Berechnungsabschnitt
• Im Preis inbegriffen ist eine Parabolabdeckung (Kunststoff-Parabolabdeckung)
• Die Antenne unterstützt austauschbare Wellenleiter. Sie können jede Jirous-Antenne mit einem Durchmesser von 180 cm (4 Fuß) wählen. Diese Wellenleiter müssen separat erworben werden.

Elektrische Parameter:

• Frequenzbereich: 4,9 – 6,4 GHz
• Verstärkung: 38,0 ± 1 dBi
• SWR-Faktor: 5,1 – 5,9 GHz ≤ 1,4
• 3 dB-Strahlbreite: 2,1˚
• Vor-/Rückwärtsverhältnis: ≥ 60 dB
• Polarisation: Wird vom Radioempfänger bestimmt

Mechanische Parameter:

• Parabolspiegel: Ø 1800 mm, Aluminiumlegierung
• Radom: UV-beständiger Verbundwerkstoff
• Anschluss: Gewindewellenleiter für Antennen C5x, B5x, C6x
• Mastmontage: Ø 70–120 mm
• Betriebswindlast: 140 km/h (87 mph)
• Windlastbeständigkeit: 210 km/h (131 mph)
• Gewicht der Antenne 82 kg

Die Antenne wird mit einer massiven Halterung geliefert, die eine einfache Montage am Mast ermöglicht. Die Halterung kann separat am Mast montiert werden. Anschließend kann die Antenne einfach aufgehängt werden.

Die Antennenhalterung ermöglicht eine präzise Ausrichtung der Neigung um ± 7°. Ein verstellbarer Windverstärkungssatz für die präzise Einstellung des Azimuts ± 7° ist Teil der Antenne.
Geeignet für die Montage sowohl auf der rechten als auch auf der linken Seite.
