Jirous Parabolantenne JRC-35DD MIMO MimX

Jirous Parabolantenne JRC-35DD MIMO MimX

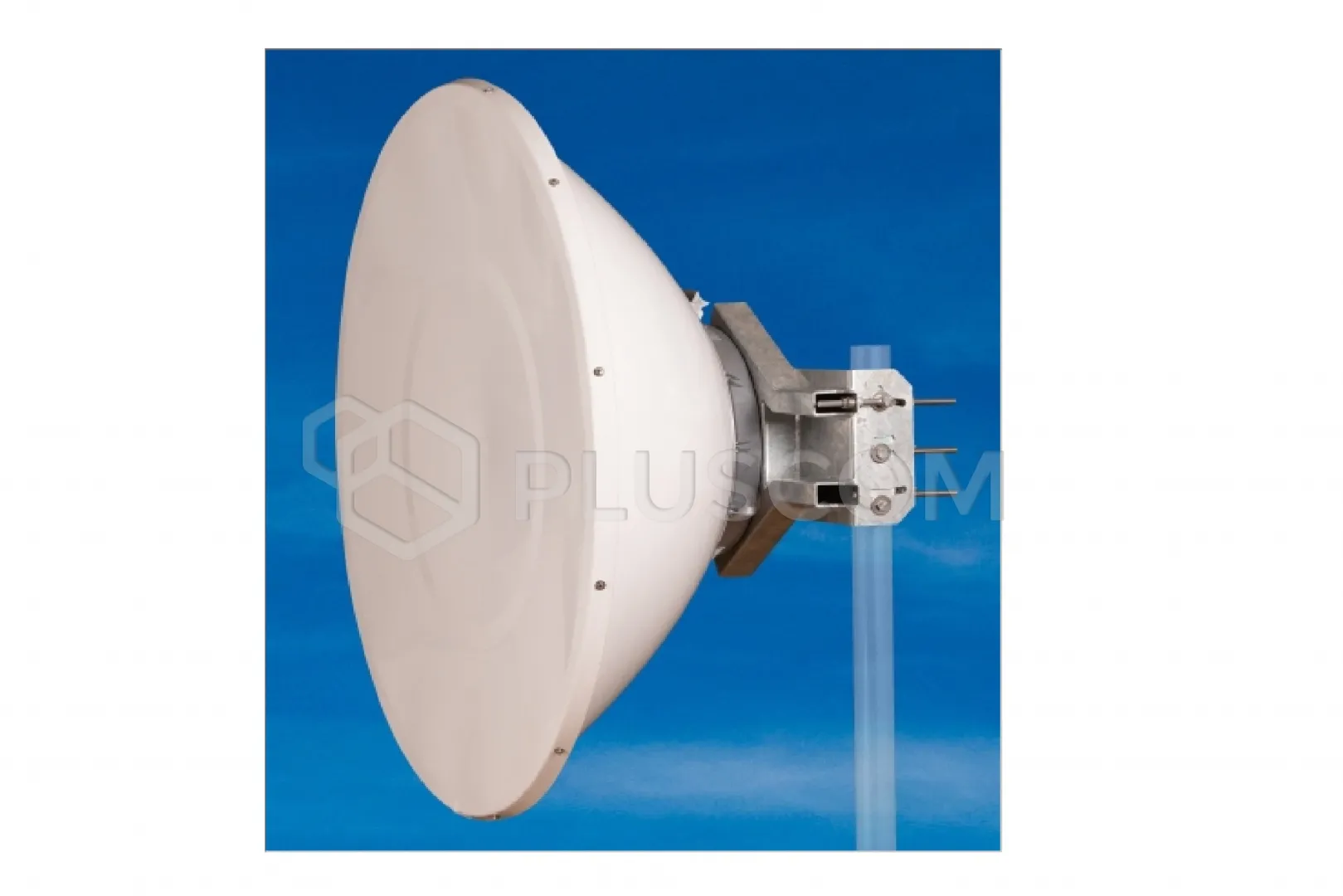

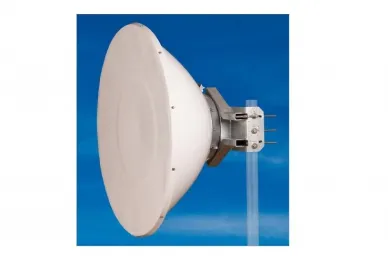

Die doppelt polarisierte Parabolantenne JRC-35 Deep Dish MIMO Precision MimX wurde für Verbindungen mit den doppelt polarisierten Funkgeräten C5x, B5x und C6x im Frequenzband 5/6 GHz entwickelt.
Die Antenne ist für Umgebungen mit Mehrfachreflexionen über große und mittlere Entfernungen unter schwierigen Bedingungen ausgelegt.

Ihre Konstruktion mit einer tiefen Antenne verbessert die Isolierung zwischen den Antennen auf dem Mast und erhöht das Verhältnis zwischen Vorder- und Rückseite. Das neue Konzept erweitert das Frequenzband.
Der JRC-35DD MIMO Precision MimX verfügt über eine massive Halterung, die speziell für Mikrowellenverbindungen entwickelt wurde.

Elektrische Parameter:

• Frequenzbereich: 4,9 – 6,4 GHz
• Verstärkung: 35,0 ± 1 dBi
• SWR-Faktor: 5,1 – 5,9 GHz ≤ 1,3
• 3-dB-Strahlbreite: 3,1˚
• Vor-/Rückwärtsverhältnis: ≥ 53 dB
• Polarisation: Wird vom Funkgerät bestimmt

Mechanische Parameter:

• Parabolspiegel: Ø 1200 mm, Aluminiumlegierung
• Radom: ABS-Kunststoff, UV-beständig
• Anschluss: Gewindewellenleiter für C5x, B5x, C6x
• Montage am Mast:
  - Ø 80 - 120 mm
  - Ø 60 - 80 mm mit einstellbarem Windschutzsatz
• Betriebswindlast:
  - 110 km/h (68 mph) ohne Windsicherungsset
  - 140 km/h (87 mph) mit Windschutzvorrichtung
• Windlastbeständigkeit: 210 km/h (131 mph)
• Gewicht der Antenne: 29 kg
