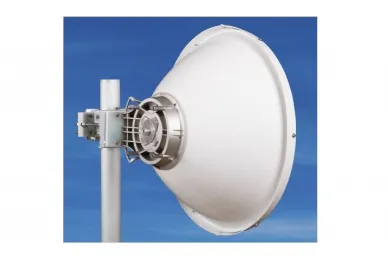

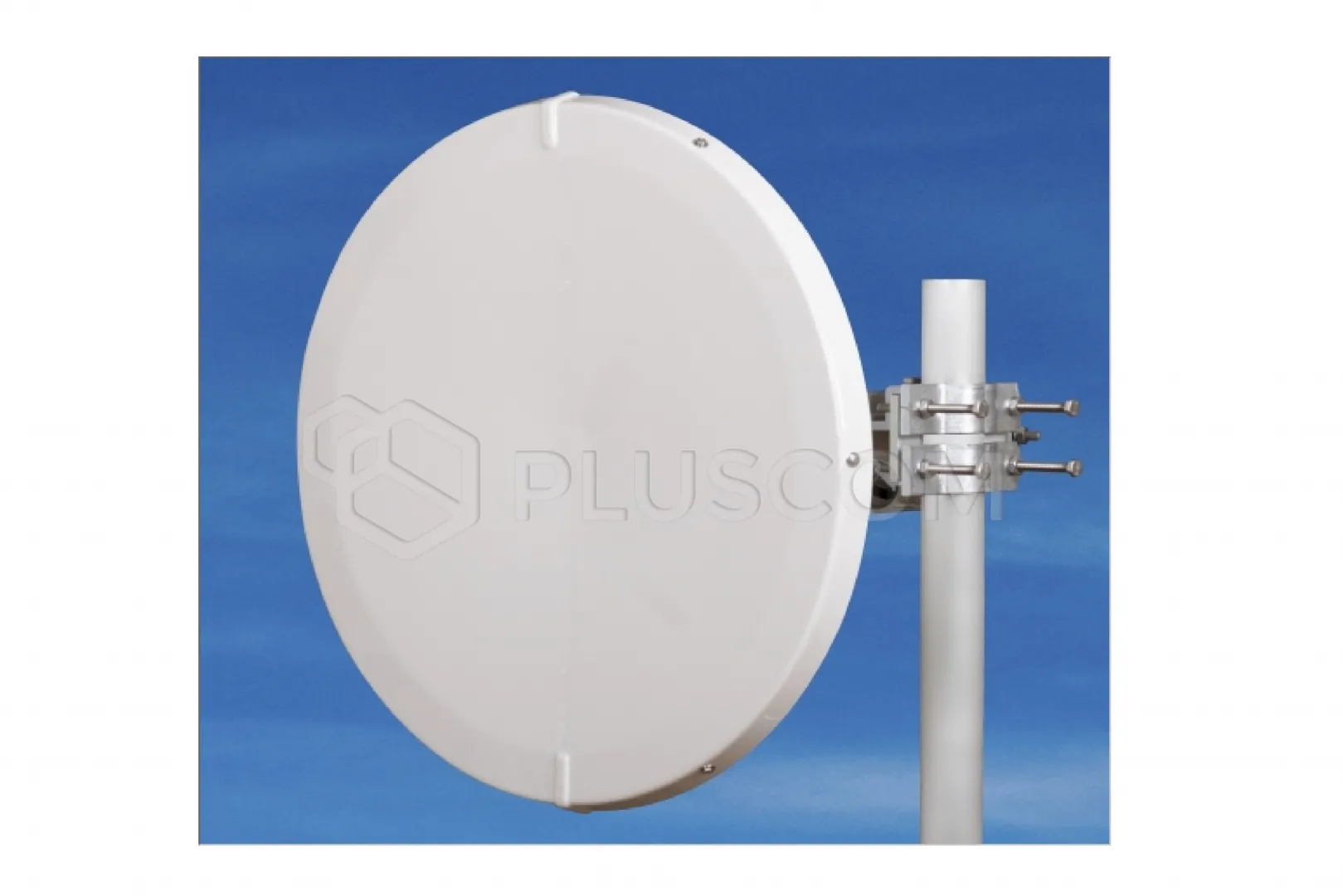

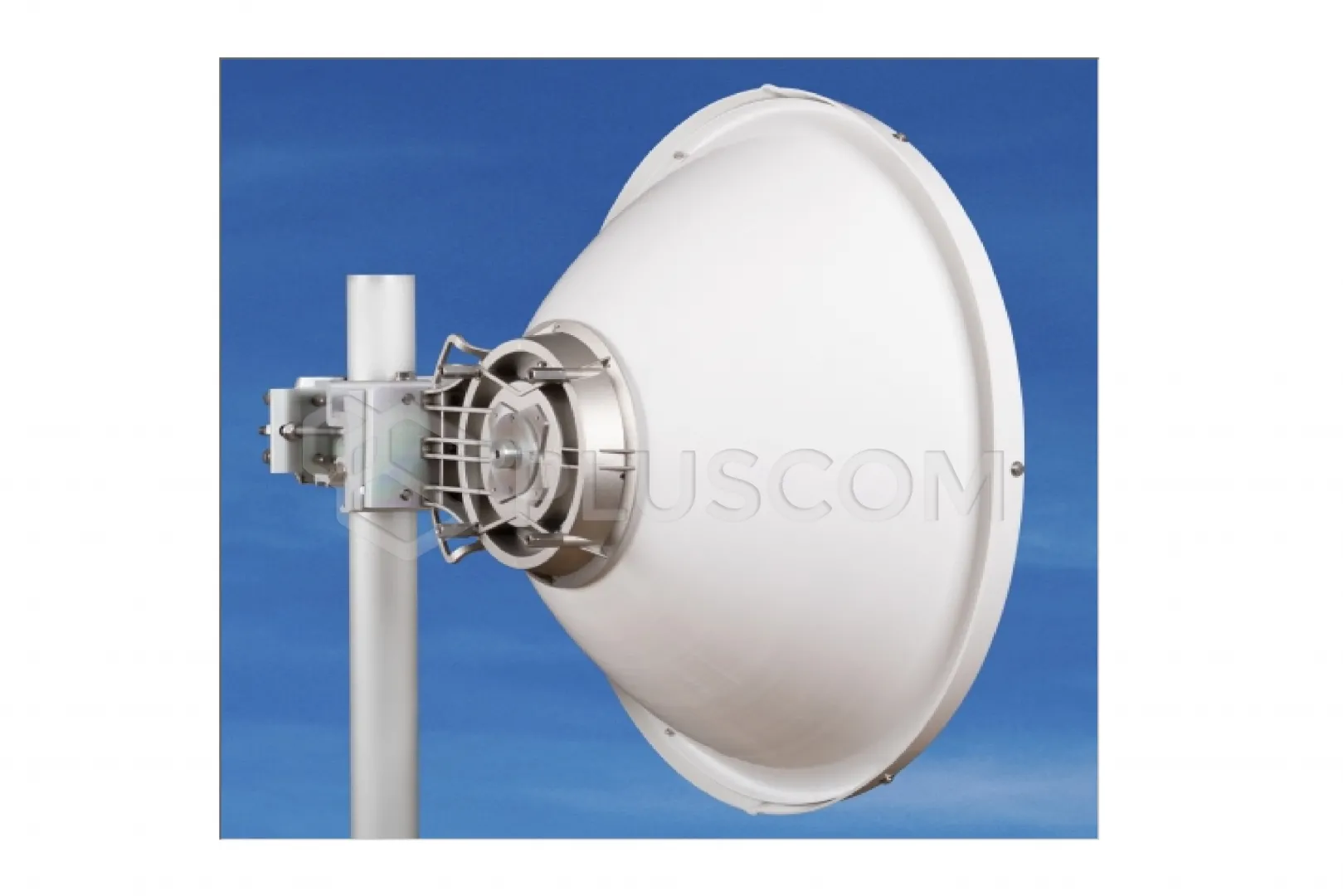

Jirous Parabolantenne JRC-29DD MIMO Precision MimX

Jirous Parabolantenne JRC-29DD MIMO Precision MimX

Die doppelt polarisierte Parabolantenne JRC-29 Deep Dish MIMO Precision MimX wurde für Richtverbindungen entwickelt, die doppelt polarisierte Funkgeräte C5x, B5x und C6x im Frequenzband 5/6 GHz verwenden.
Die Antenne ist für den Einsatz in Umgebungen mit vielen Reflexionen über große und mittlere Entfernungen unter schwierigen Bedingungen ausgelegt.

Ihre Konstruktion mit einer tiefen Antenne verbessert die Isolation zwischen den Antennen auf dem Mast und erhöht das Verhältnis zwischen Vor- und Rückwärtssignal. Das neue Konzept erweitert das Frequenzband.
Die Antenne enthält einen massiven JDMW-900-Halter, der für Mikrowellenverbindungen entwickelt wurde.

MERKMALE:

• Mimosa Twist-on-Wellenleiterantenne
• Präzise, robuste Halterung JDMW-900, entwickelt für professionelle Mikrowellenverbindungen
• Einfache und präzise Einstellung von Azimut und Elevation
• Zusätzliche Korrosionsbeständigkeit
• Tiefe Schale erhöht die Isolierung zwischen den Antennen auf dem Mast
• Neues Konzept mit erweitertem Frequenzband
• Hohes Verhältnis zwischen Vorder- und Rückseite
• Direktionsverbindung für mittlere und kurze Entfernungen unter schwierigen Bedingungen
• Möglichkeit zur Berechnung der erreichbaren Entfernung vom Berechnungsabschnitt
• Im Preis inbegriffen ist eine Parabolabdeckung (Kunststoff-Parabolabdeckung)
• Die Antenne unterstützt austauschbare Wellenleiter. Zur Auswahl stehen: ein Steckverbinder, ein hocheffizienter DuplEX-Wellenleiter oder ein Ringwellenleiter für Prismstation. Diese Wellenleiter müssen separat erworben werden.

Elektrische Parameter:

• Frequenzbereich: 4,9 – 6,4 GHz
• Verstärkung: 29,0 ± 1 dBi
• SWR-Faktor: 5,1 – 5,9 GHz ≤ 1,4
• 3-dB-Strahlbreite: 5,5˚
• Vor-/Rückwärtsverhältnis: ≥ 49 dB
• Polarisation: Wird vom Radioempfänger bestimmt

Mechanische Parameter:

• Parabolspiegel: Ø 680 mm, Aluminiumlegierung
• Radom: ABS-Kunststoff, UV-beständig
• Anschlusstyp: Gewindewellenleiter für C5x, B5x, C6x
• Mastmontage: Ø 40 - 120 mm
• Gewicht der Antenne: 5,0 kg
• Gewicht der Halterung: 3,2 kg
