Jirous JRMB-680-17 Antenne

Jirous-Antenne JRMD-680-10/11

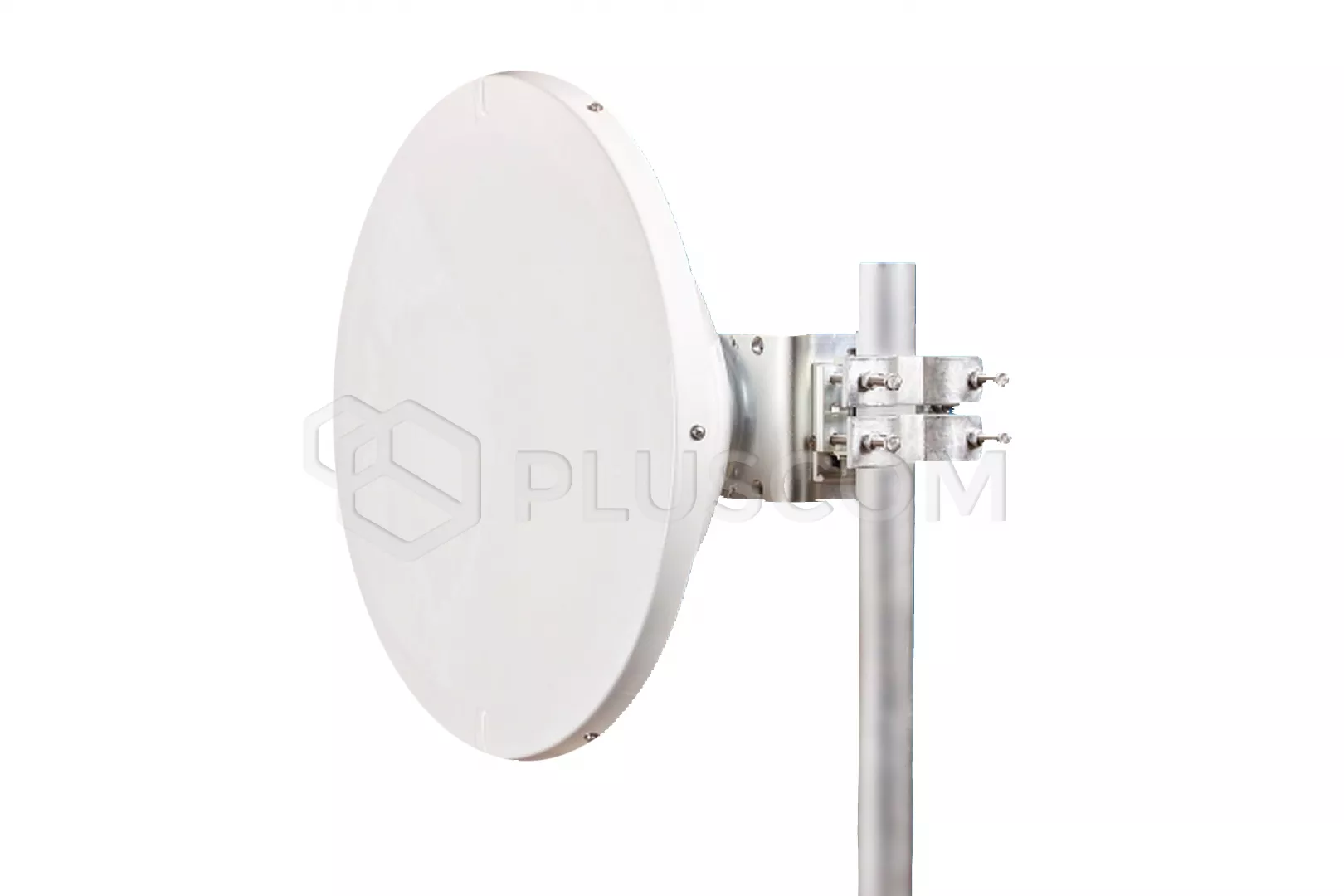

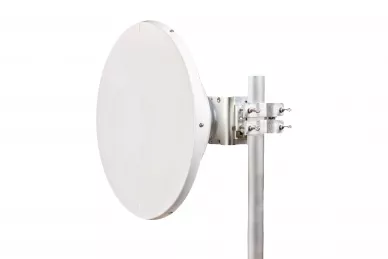

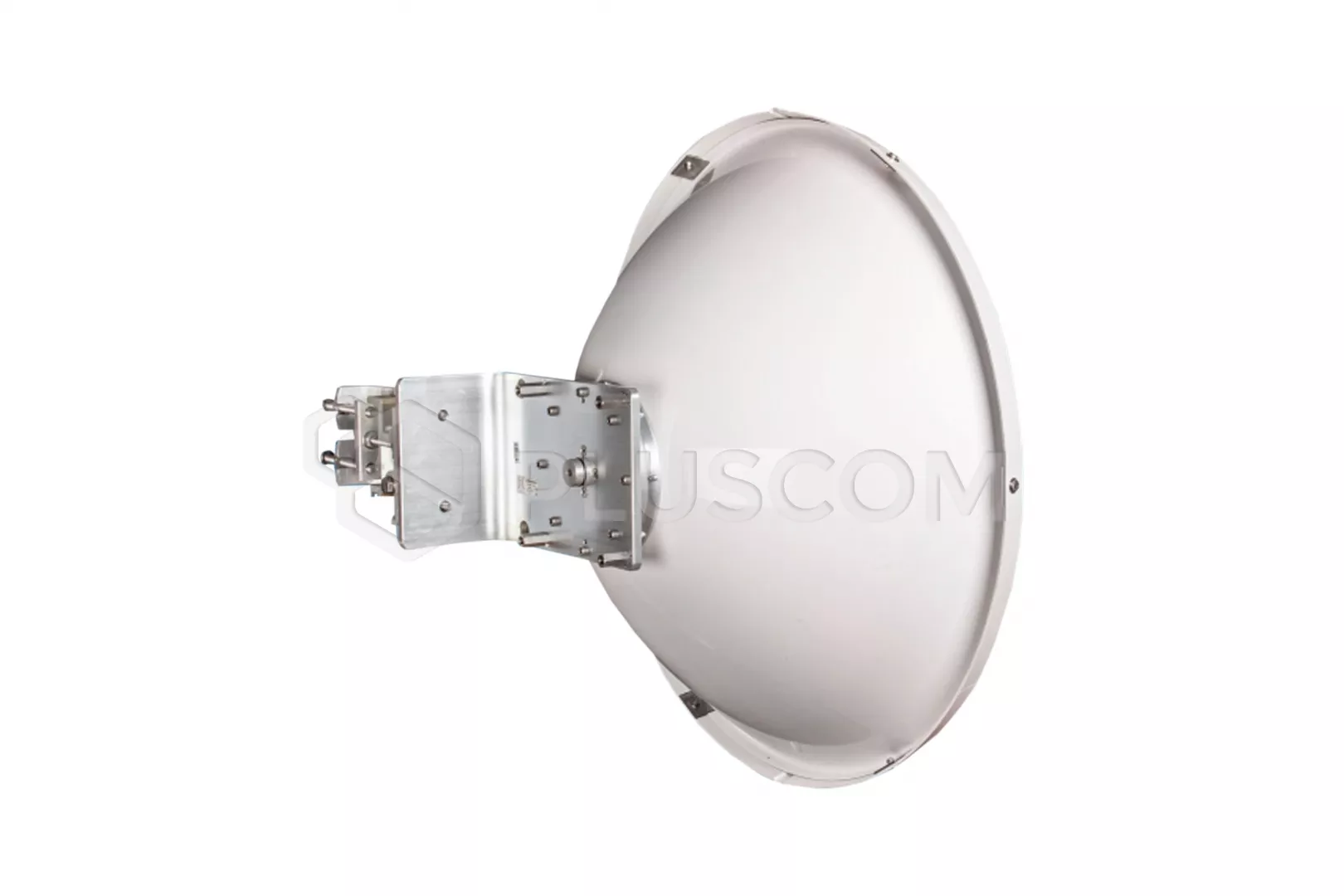

Die Antenne JRMB-680-17 ist für Mikrowellenverbindungen in den Frequenzbändern 17 GHz und 18 GHz ausgelegt. Sie verfügt über eine präzisionsgefertigte tiefe Parabel mit hoher Störfestigkeit und hoher mechanischer Festigkeit, die der ETSI EN 302-217-4-2 Klasse 2 entspricht.
Die hohe Cross-Port-Isolation ermöglicht die Verwendung eines Systems mit Polarisationstrennung.

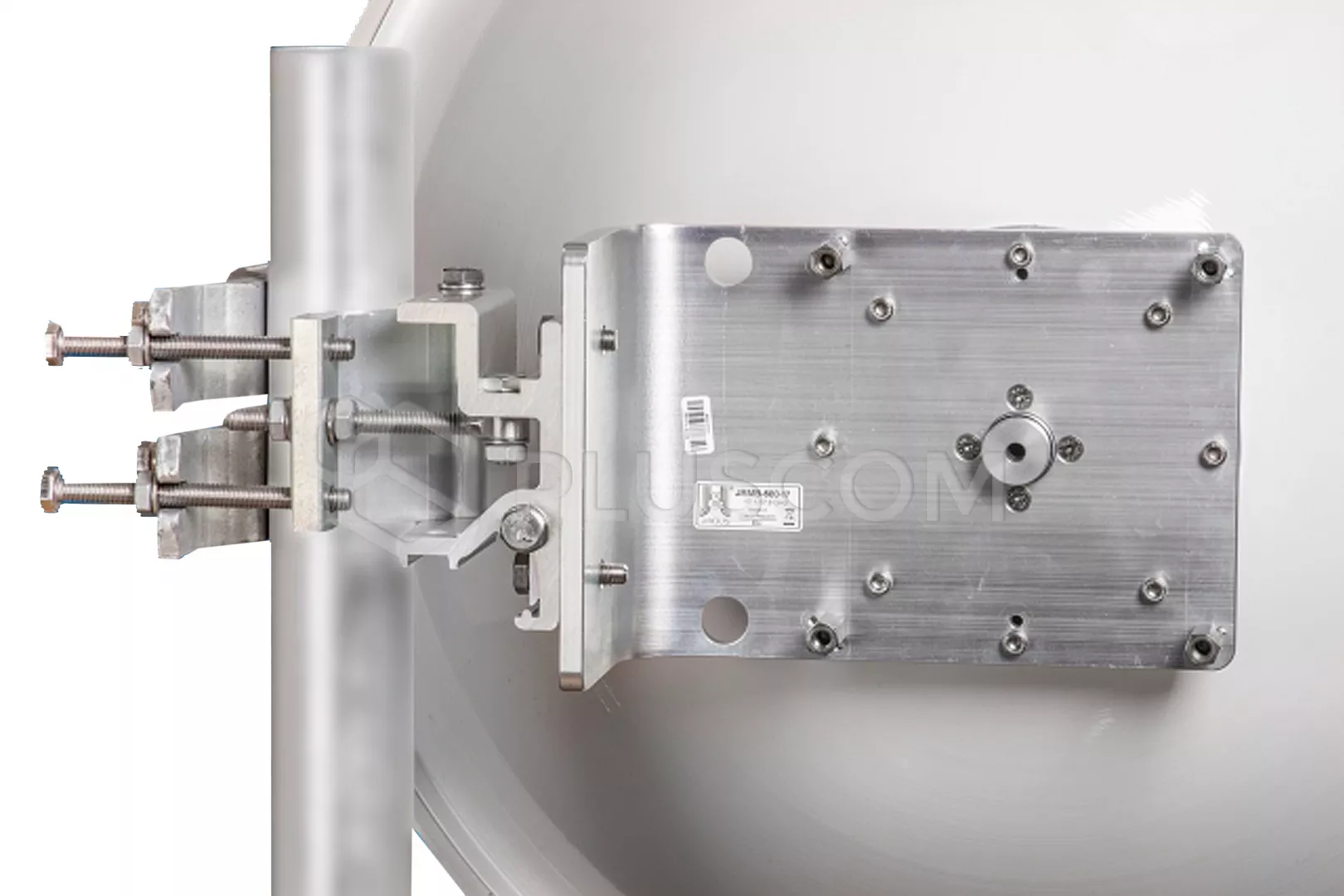

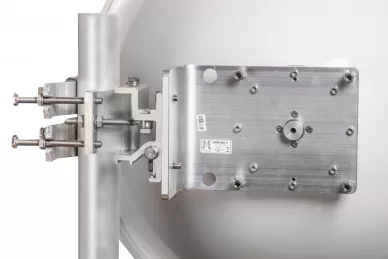

Die Antenne hat eine solide Halterung, die eine präzise Ausrichtung in beide Richtungen ermöglicht. Vorbereitet für die Montage auf der rechten und linken Seite. Wir empfehlen die Montage an einem Mast mit einem Durchmesser von min. 50 mm.

Anwendung:

• Mikrowellenantenne
• Montage ermöglicht Montage auf der rechten und linken Seite
• hohe Isolation von benachbarten Verbindungen
• zu einem Preis von radom

Technische Parameter:

• Frequenzbereich: 17,1 - 17,3 GHz
• Energiegewinn:
• • 38,6 ± 0,5 dBi / 17,1 - 17,3 GHz
  • 39,2 ± 0,5 dBi / 17,7 - 19,7 GHz
• Rückflussdämpfung ≥ 18 dB
• -3dB Strahlbreite: 1,6°
• Nebenkeulenpegel: ≤ 15 dB
• Verhältnis von vorne nach hinten: ≥ 58 dB
• Isolation zwischen den Anschlüssen: ≥ 45 dB
• ETSI-Norm: EN 302-217-4-2 Klasse 2
• Polarisation je nach Aufstellungsort des Gerätes - vertikal / horizontal
•

• Parabel: ø 680 mm - Aluminiumlegierung
• Eingang Ausgang: Kreisförmiger Hohlleiter ø 11 mm
• Abdeckung: UV-beständiger ABS-Kunststoff
• Mastbefestigung: ø 40 - 120 mm
• Betriebswindlast: max. 180 km/h
• Überlebensfähigkeit der Windlast: max. 240 km/h

Verpackung:
1 Stk. in einem Karton
