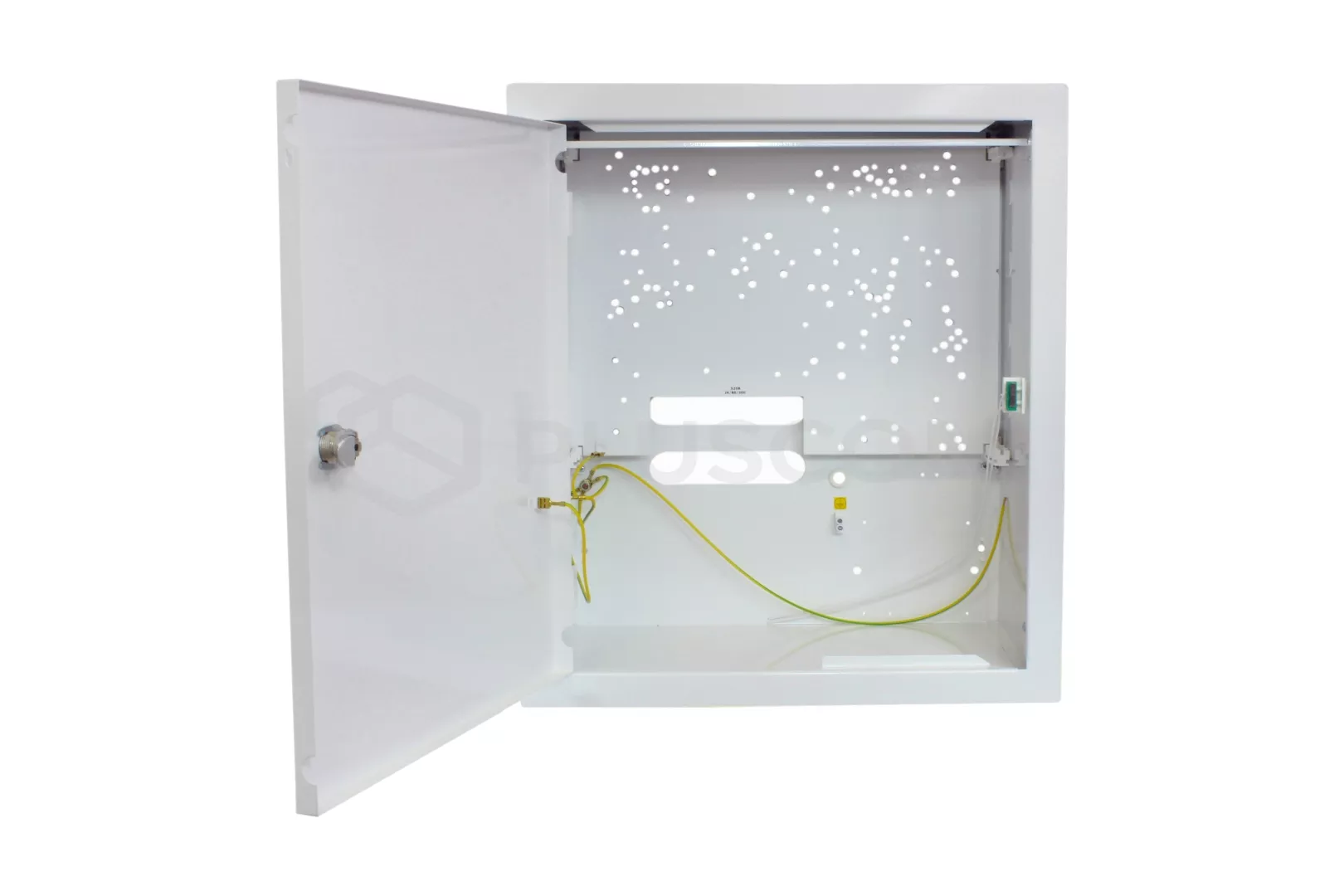

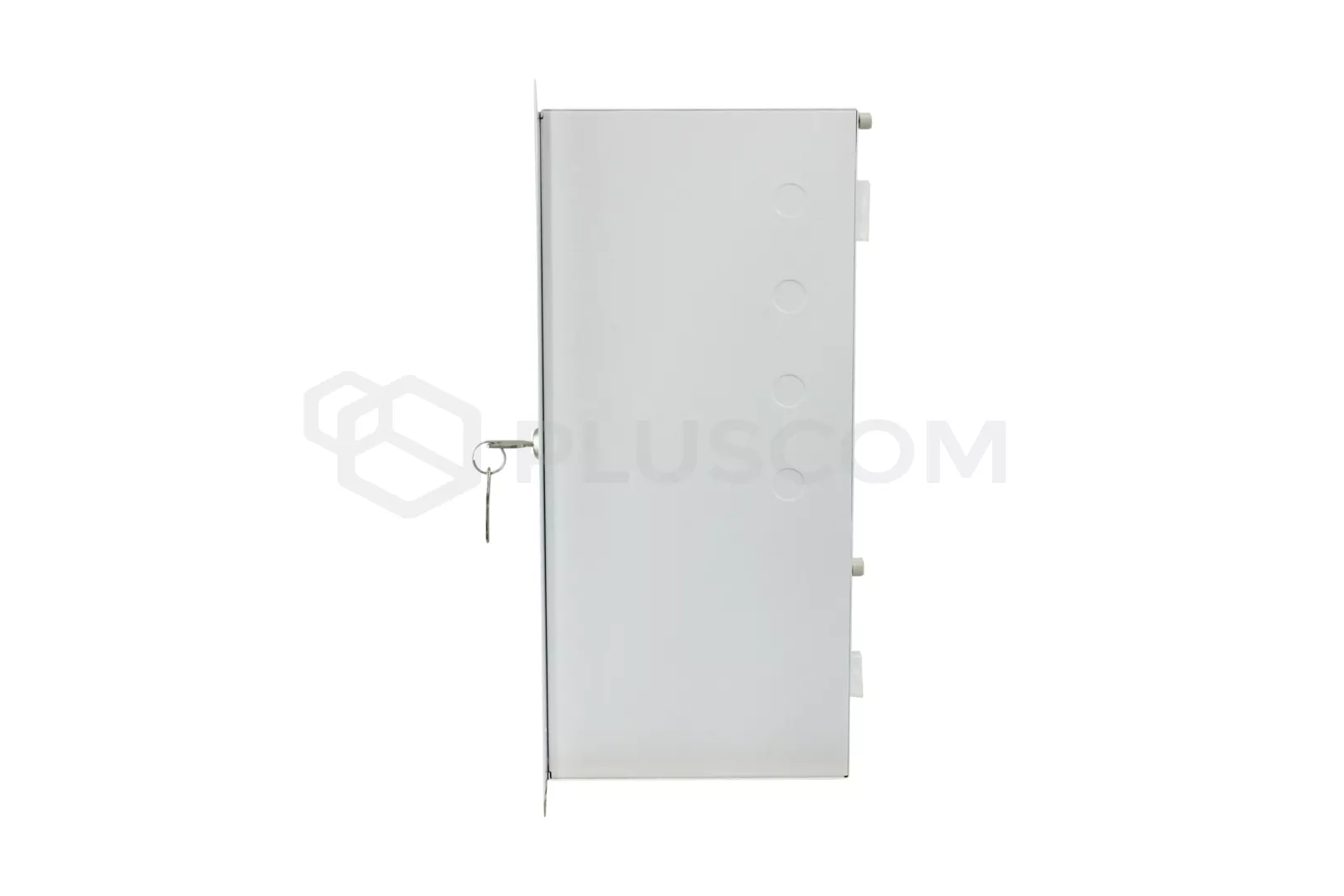

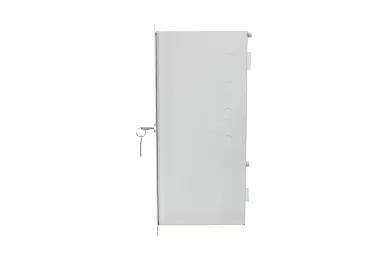

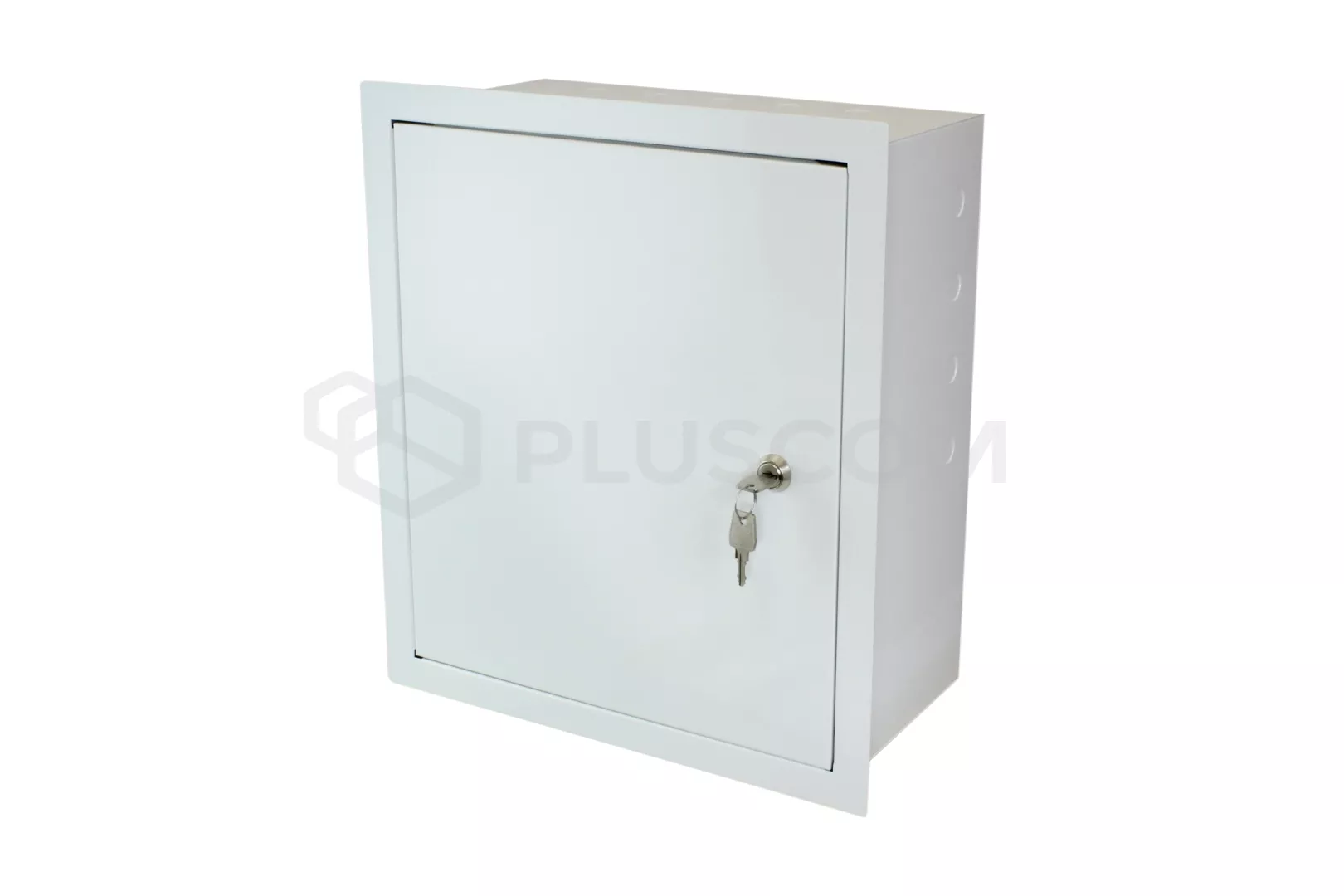

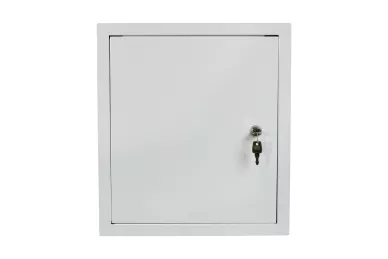

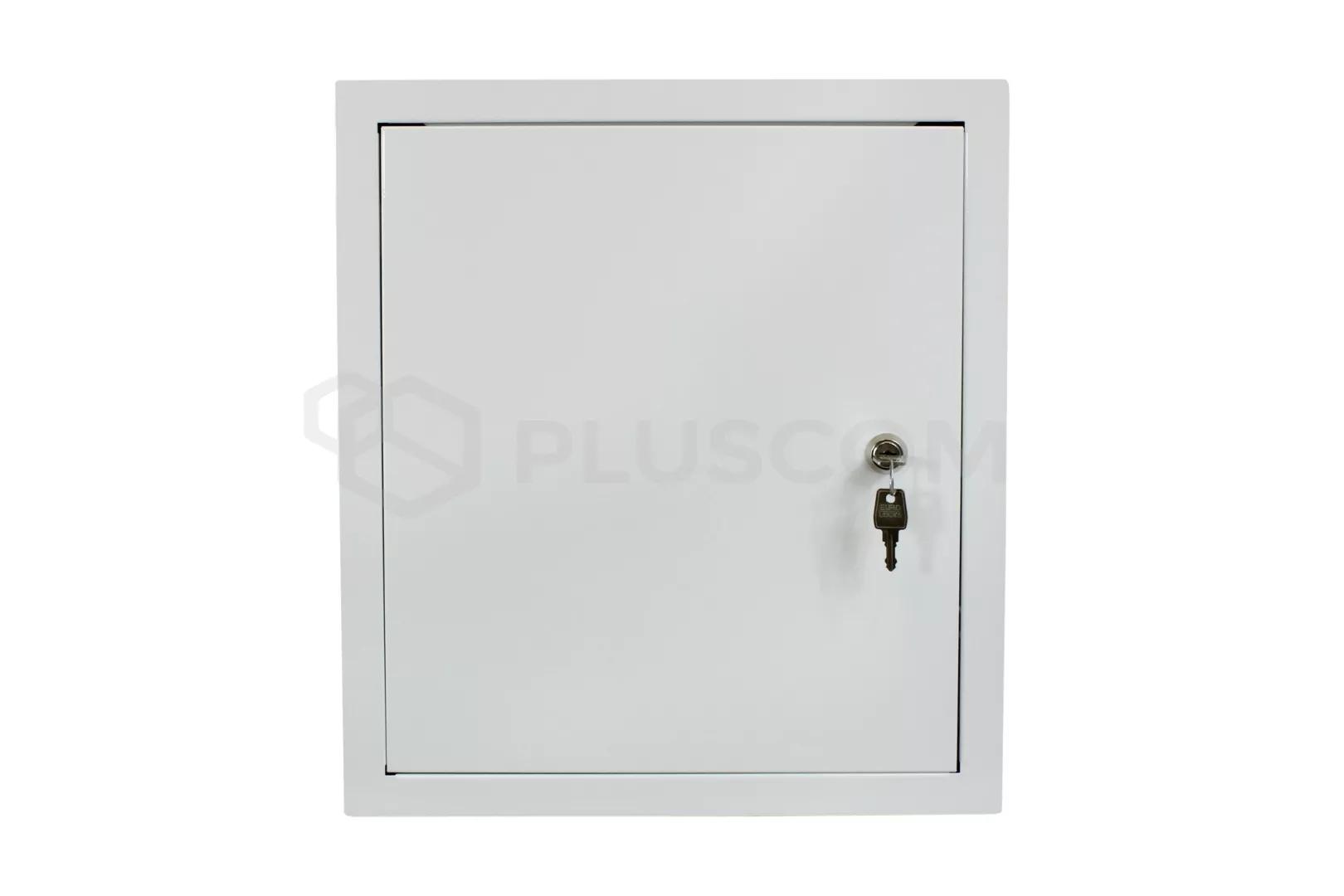

Pulsar AWO520PU-Gehäuse
Pulsar AWO520PU Unterputz-Gehäuse 17/80/L-F/PUST ist für die Montage vorgesehen:
- Schalttafel und optionale Zusatzmodule
- der Systemsteuerung KD und zusätzlicher Module
- Funk, GSM-Sender
- Pufferstromversorgungsmodul
- andere spezielle Geräte
- Die folgenden Transformatoren können in das Gehäuse eingebaut werden: TRZ40, TRZ50, TRZ80.
Gehäuse Pulsar AWO520PU für Schalttafeln
|
Gehäuse Pulsar AWO520PU für Schalttafeln
|
Das Gehäuse hat
Platz für eine 12V/24Ah-Batterie. Ebenfalls standardmäßig enthalten ist
Manipulationsschutz in Form eines Gehäuseöffnungssensors (Öffnerkontakte) serienmäßig enthalten.
Gehäuse Pulsar AWO520PU für Schalttafeln
TECHNISCHE DATEN:
- Platz für Transformator TRZ 40/50/80
- Platz für Batterie: 12V/24Ah
- Manipulationsschutz: YES
- Material: 0,7 mm starkes Blech, Farbe RAL9003
- Dichtheit: IP20

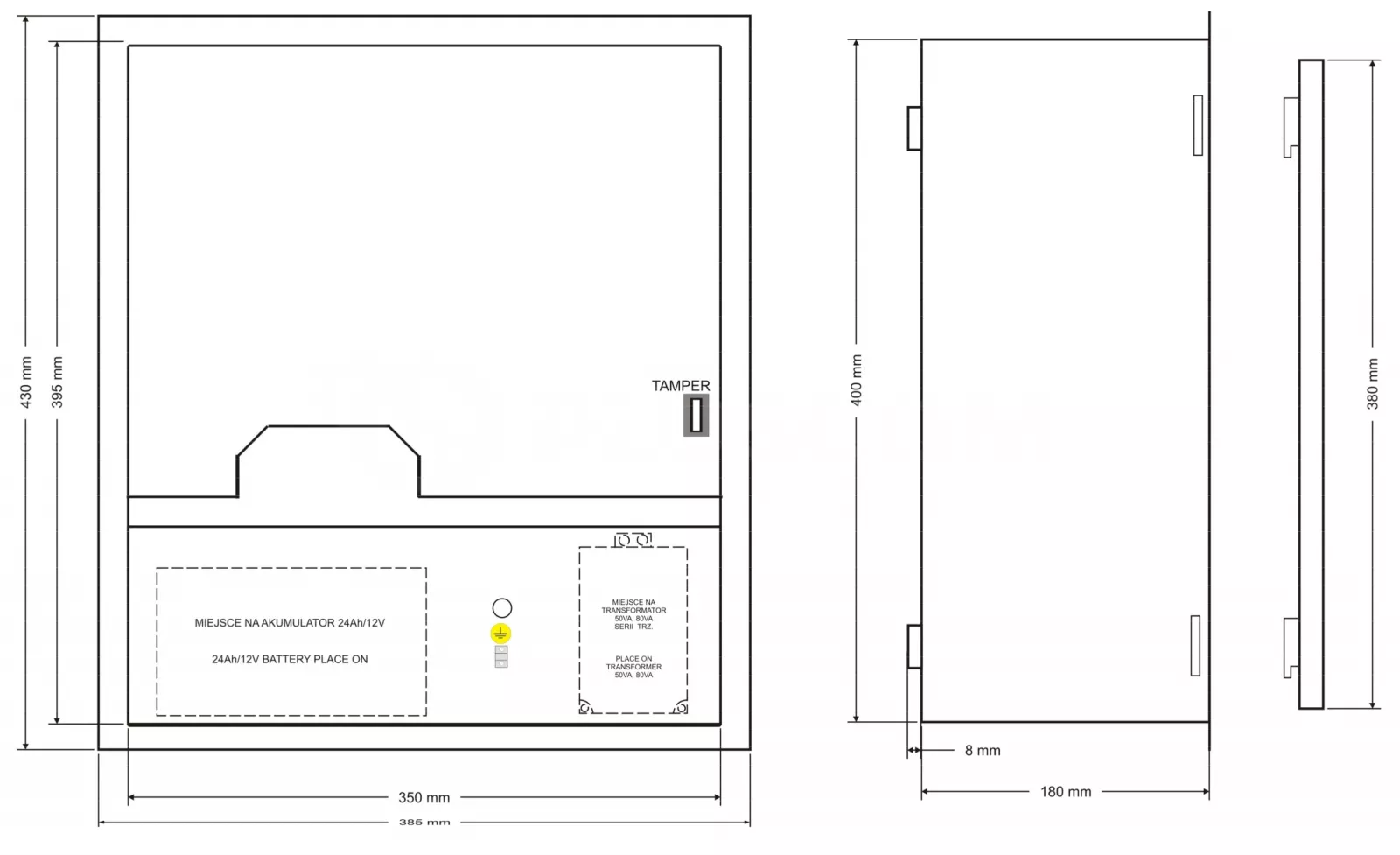

- Innenmaße: 350x395x180mm
- Verriegelung: Schlüsselschloss
- Abstand von der Wand 8mm
Gehäuse Pulsar AWO520PU für Schalttafeln

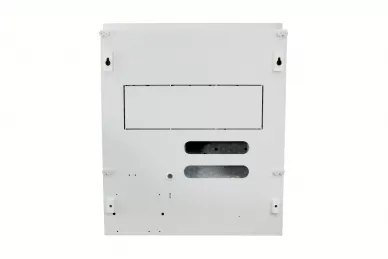

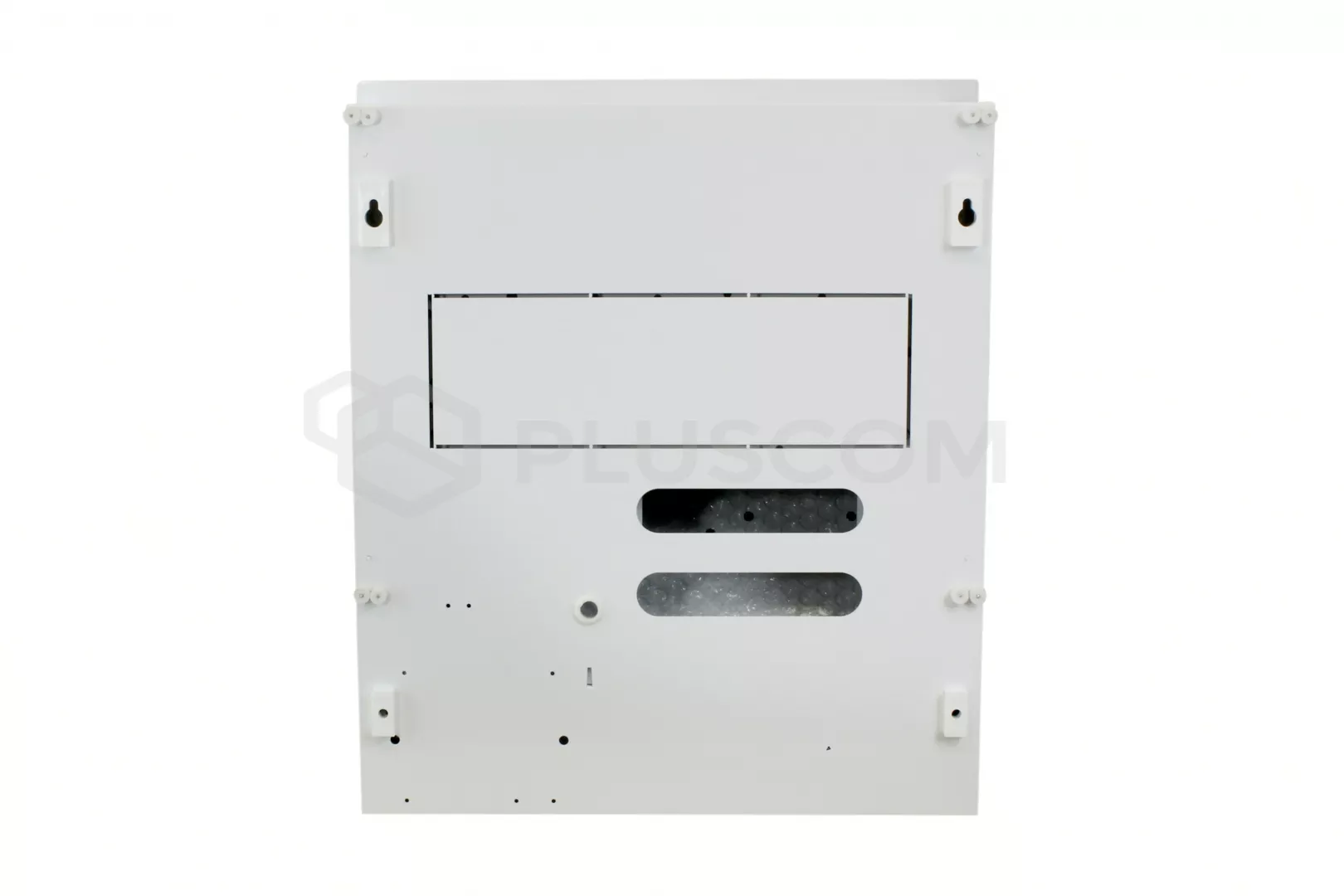

Gehäuse hat eine abnehmbare Montageplatte. Blatt ist in zwei Versionen erhältlich:
520B, 520S. Durch die Verwendung der einen oder anderen Version können wir die Vorteile verschiedener Anschlusskonfigurationen nutzen.
Das Gehäuse ist ideal für die Montage von Panels und Modulen. SATEL
520B-Blech:
ZENTRALE:
- CA4V1, 5,6,10, VERSA 5,10,15, INTEGRA 24, 32+ 2x (CA64E, CA10E, SM, MST1)
- INTEGRA 64, 128+ CA64E (CA10E, SM, MST1)
MODULE:
- CA64 (PP, EPS, ADR, O-R, O-ROC, O-OC, OPS-OC, OPS-R, OPS-ROC,
VGM16, SR, PTSA)+ 2x (CA64E, CA10E, SM, MST1)
Blatt 520S: speziell für SATEL
ZENTRALE:
- CA6, 10, VERSA5,10,15, INTEGRA24, 32+ 4x CA64E (CA10E, SM, MST1)
- CA6, 10, VERSA5,10,15, INTEGRA24, 32+ 3x CA64E (CA10E, SM, MST1)+ CA64
(EPS, O-OC, O-ROC, O-R, VGM-16, SR, ADR, ACC-KP-PS)
- CA6,10,VERSA5,10,15, INTEGRA 24, 32+ CA64E (CA10E, SM, MST)+ 2x CA64
(EPS, O-OC, O-ROC, O-R, VGM-16, SR, ADR, ACC-KP-PS)
- INTEGRA64, 128+ 3x CA64E (CA10E, SM, MST1)
- INTEGRA 64, 128+ CA64E (CA10E, SM, MST1)+ CA64 (EPS, O-OC, O- ROC, O-R, VGM-16, SR, ADR, ACC- KP- PS)
MODULE:
- CA64 (PP, OPS-OC, OPS-R, OPS-ROC, EPS, O-OC, O-ROC, O-R, VGM-16, SR, ADR, ACC-KP-PS) +4x CA64E (CA10E, SM, MST1)
- CA64 (PP, OPS-OC, OPS-R, OPS-ROC)+ CA64 (EPS, O-OC, O-ROC, O-R, VGM16, SR, ADR, ACC-KP-PS) + 3xCA64E (CA10E, SM, MST1)
- 2x CA64 (EPS, O-OC, O-ROC, O-R, VGM16, SR, ADR, ACC-KP-PS)+ 3x CA64E (CA10E, SM, MST1)

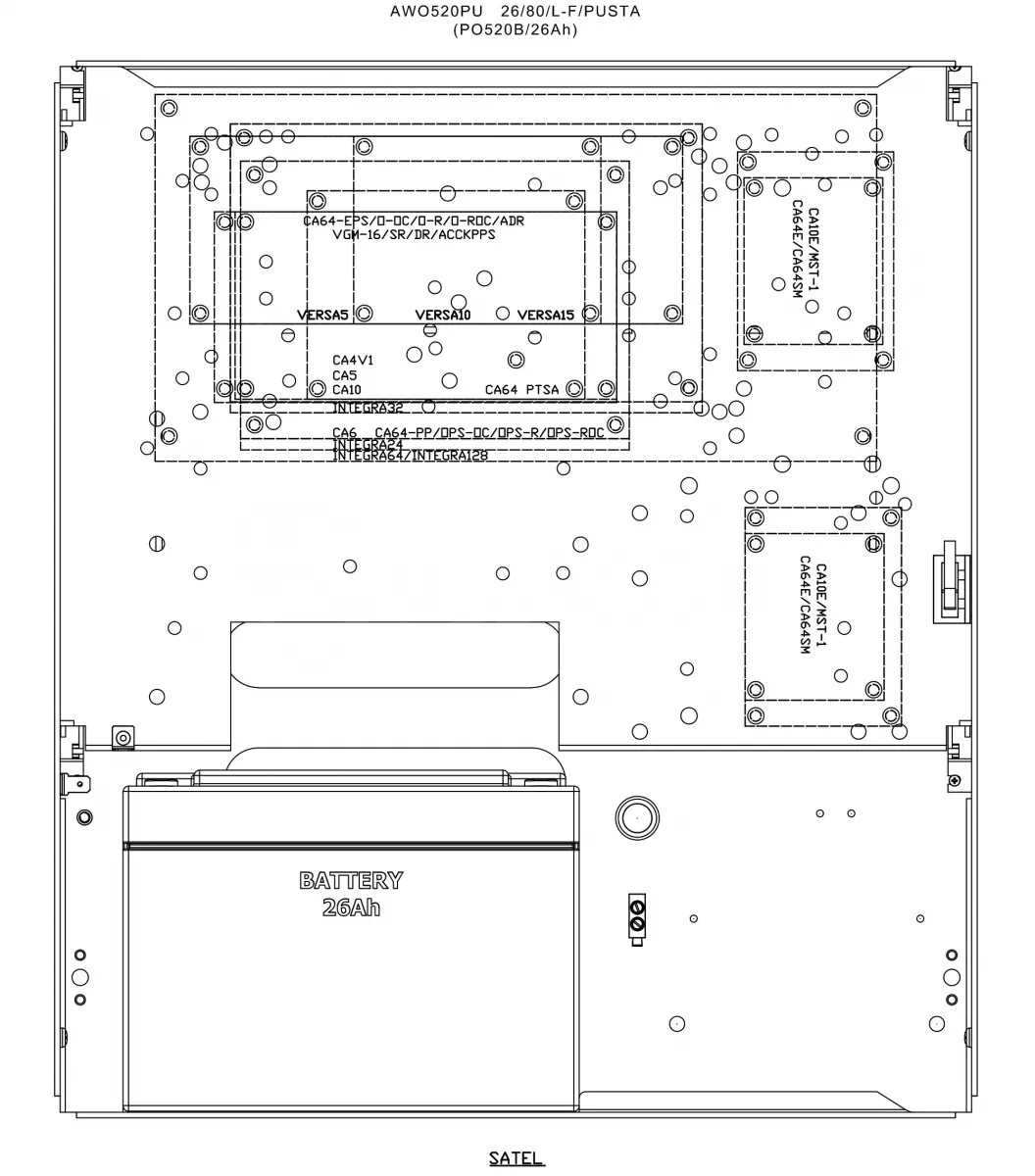

Beispiel für die Anordnung von SATEL-Modulen in einem Gehäuse mit 520B-Blech
Gehäuse Pulsar AWO520PU für Schalttafeln
Andere Schalttafeln, die in dieses Gehäuse eingebaut werden können:
DSC, PARADOX, RISCO, SATELLITE, PYRONIX, TEXECOM, TELMOR, ROGER, EBS, PULSAR
