Gehäuse Pulsar AWO256 für SATEL-Schalttafeln mit Transformator

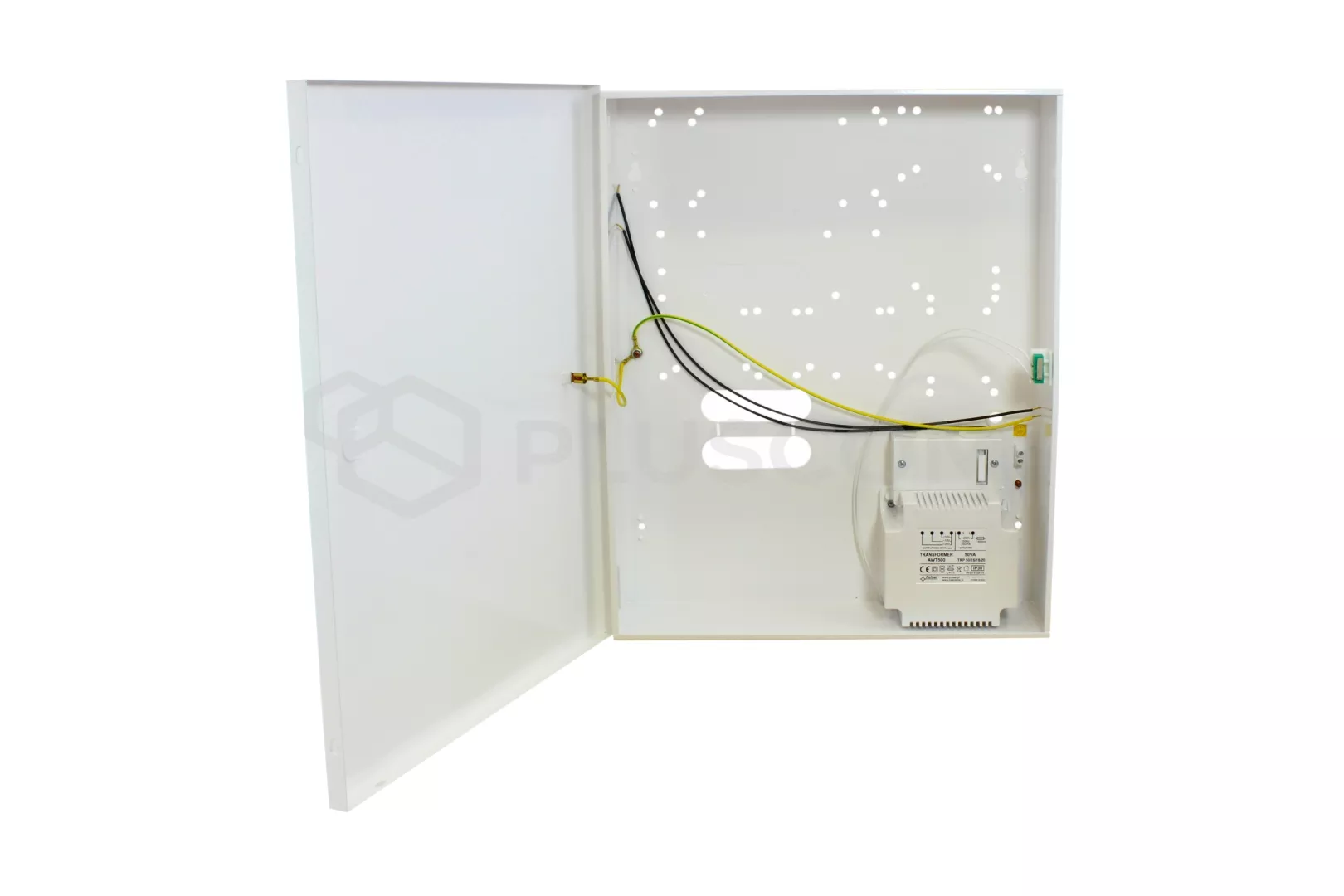

Pulsar AWO256-Gehäuse

• der Schalttafelplatine und optionaler Zusatzmodule
• der Systemsteuerung KD und zusätzlicher Module

• Funk, GSM-Sender
• Pufferstromversorgungsmodul
• andere spezielle Geräte

Gehäuse Pulsar AWO256 für SATEL-Schalttafeln mit Transformator

Gehäuse Pulsar AWO256 für SATEL-Schalttafeln mit Transformator

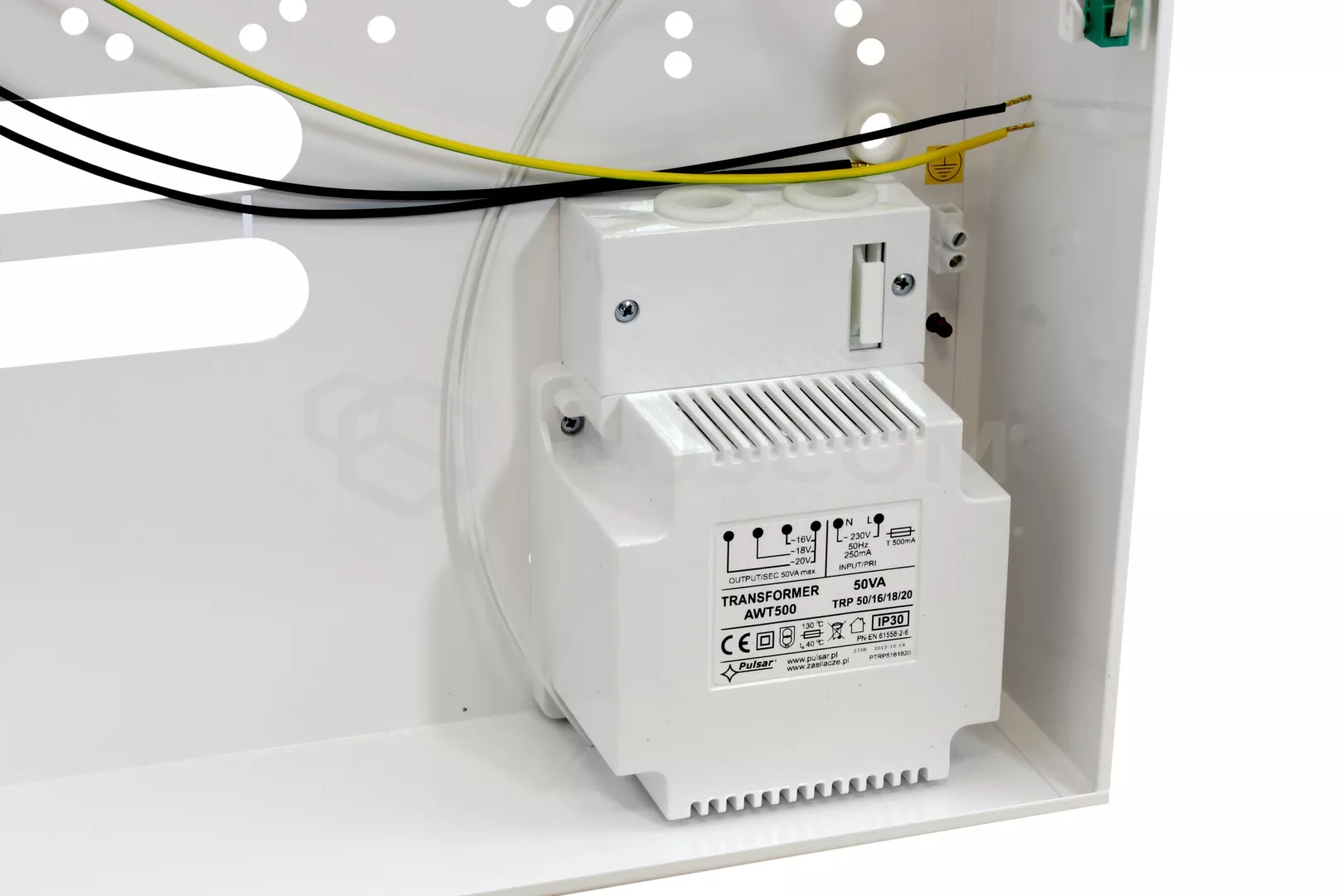

Das Gehäuse ist mit einem TRP 50VA/16V/18V/20V Transformator ausgestattet im PC/ABS-Gehäuse, IP20
Das Gehäuse hat Platz für eine 12V/17Ah-Batterie. Außerdem ist es standardmäßig ausgestattet mit Manipulationsschutz in Form eines Gehäuse-Öffnungssensors

Gehäuse Pulsar AWO256 für SATEL-Schalttafeln mit Transformator

• TRP-Transformator 50VA/16V/18V/20V
• • Versorgungsspannung 230V/AC 50Hz
  • Ausgangsspannung: 20V/2,5A, 18V/2,8A, 16V/3A
• Batteriefach: 12V/17Ah
• Manipulationsschutz: YES
• Material: 0,7 mm starkes Blech, Farbe RAL9003
• Dichtheit: IP20

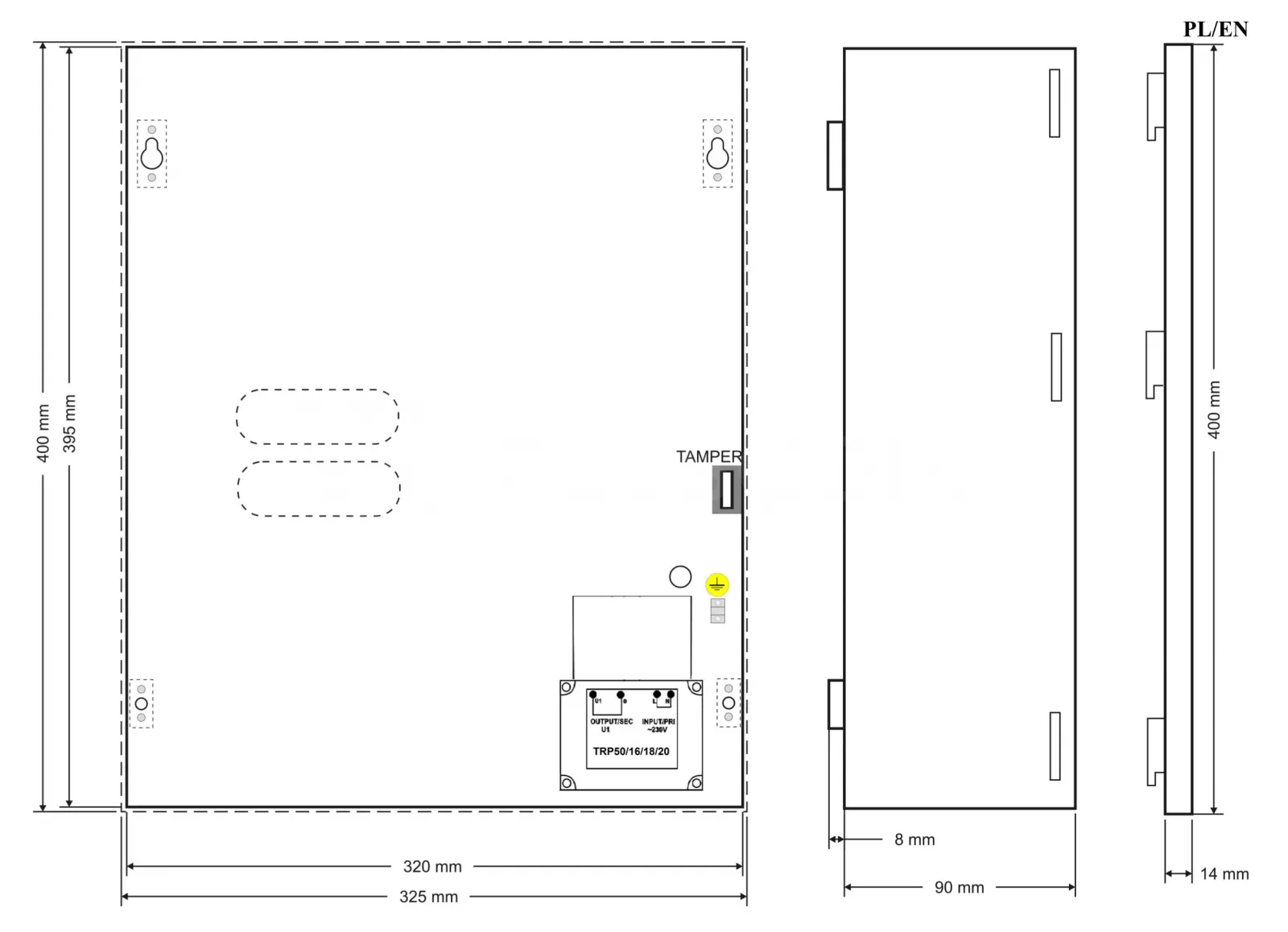

• Innenmaße: 320x395x90mm
• Verschluss: 4x verschraubt, optionales Schloss
• Abstand von der Wand 8mm

Gehäuse Pulsar AWO256 für SATEL-Schalttafeln mit Transformator

Das Gehäuse ist für die Montage des SATEL-Schaltschrankes und der Module vorgesehen:

Nebenstellenanlagen:

• CA6,10, VERSA 5,10,15, INTEGRA 24,32 + 4x CA10E (CA64E, SM, MST1)
• CA6,10, VERSA 5,10,15, INTEGRA 24, 32 + 3 x CA10E (CA64E, SM, MST1) + CA64 (EPS, O-OC, O- ROC, O-R, VGM- 16, SR, ADR, ACC-KP-PS)
• CA6, 10, VERSA 5,10,15, INTEGRA 24, 32 + CA64 (E, SM, MST1) + 2 x CA64 (EPS, O-OC, O-ROC, O-R, VGM- 16, SR, ADR, ACC- KP- PS)
• INTEGRA 64, 128 + 3 x CA64E (CA10E, SM, MST1)
• INTEGRA 64, 128 + CA64E (CA10E, SM, MST1) + CA64 (EPS, O- OC, O-ROC, O-R, VGM- 16, SR, ADR, ACC- KP- PS)

Module:

• CA64 (PP, OPS- OC, OPS-R, OPS- ROC, EPS, O-OC, O-ROC, O-R, VGM- 16, SR, ADR, ACC-KP-PS) + 4 x CA64E (CA10E, SM, MST1)
• CA64 (PP, OPS-OC, OPS-R, OPS-ROC) + CA64 (EPS, O-OC, O-ROC, O-R, VGM16, SR, ADR, ACC-KP-PS) + 3 x CA64E (CA10E, SM, MST1)
• 2 x CA64 (EPS, O-OC, O-ROC, O-R, VGM- 16, SR, ADR, ACC- KP-PS) + 3 x CA64E (CA10E, SM, MST1)

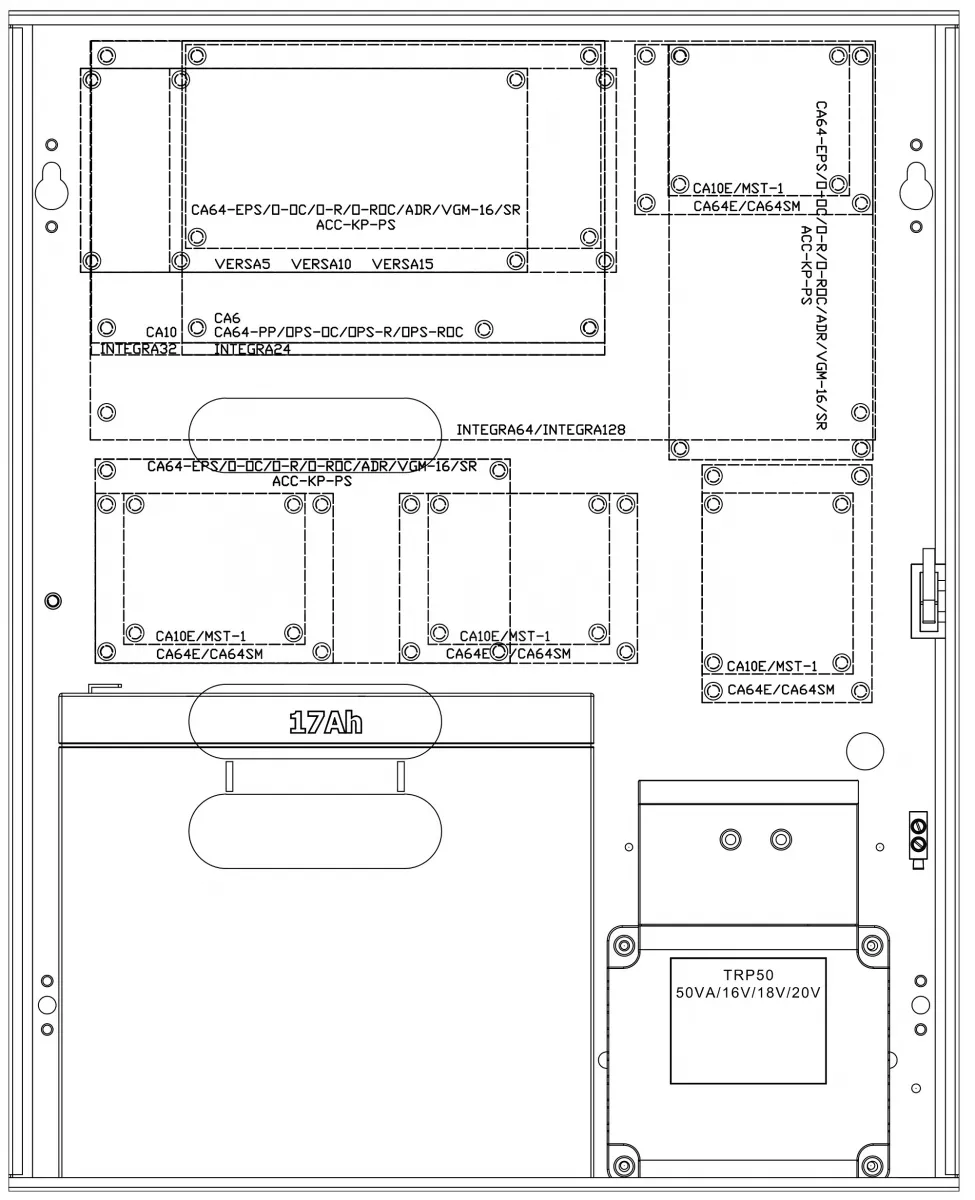

Beispiele für die Anordnung von SATEL-Schalttafeln in einem Gehäuse
