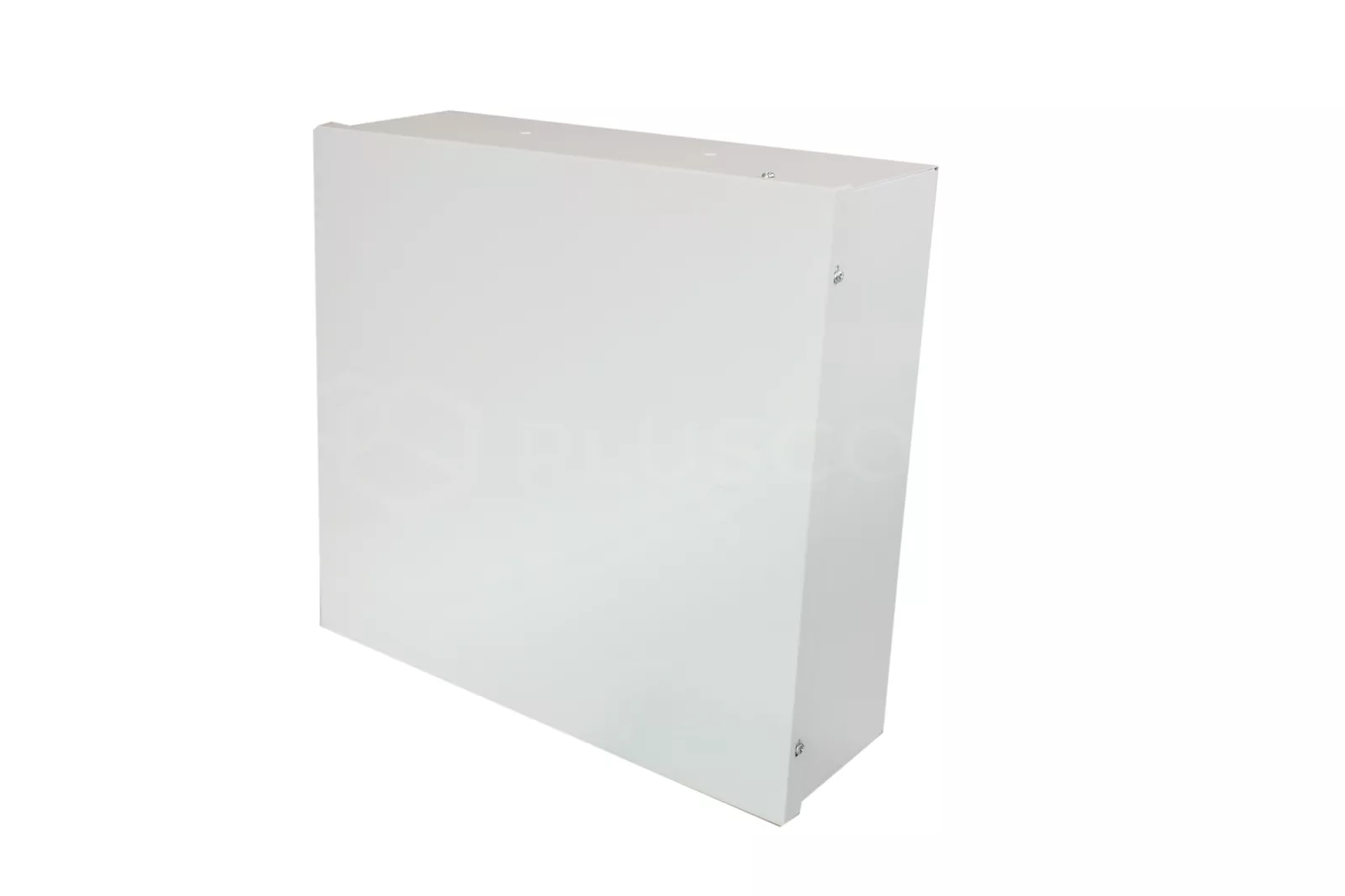

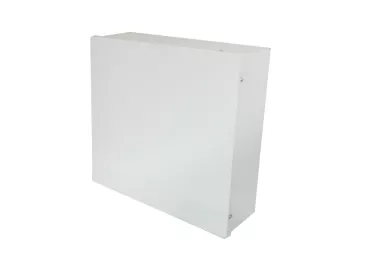

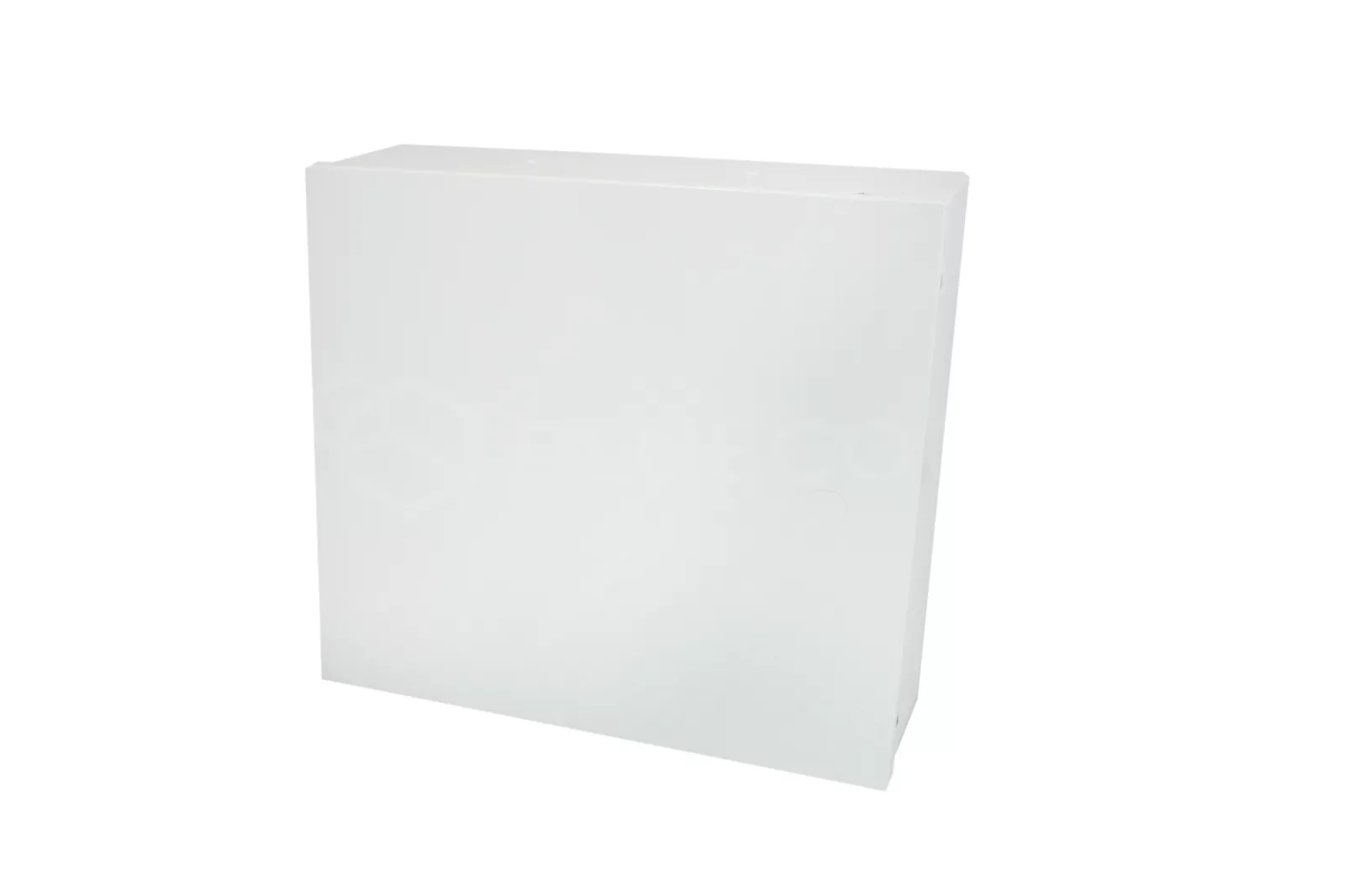

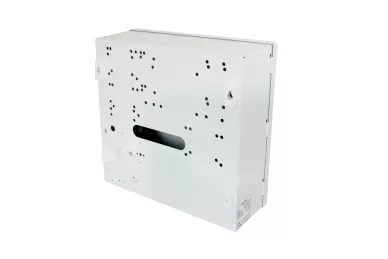

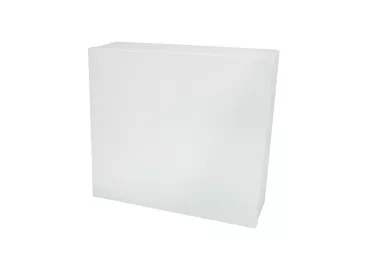

Gehäuse Pulsar AWO205EI für SATEL-Schalttafeln mit Transformator

Pulsar AWO205 Aufputz-Gehäuse 17/EI40/SATEL ist für die Montage vorgesehen:

• Schalttafel und optionale Zusatzmodule
• der KD-Systemsteuerung und zusätzlicher Module

• Funk, GSM-Sender
• Pufferstromversorgungsmodul
• andere spezielle Geräte

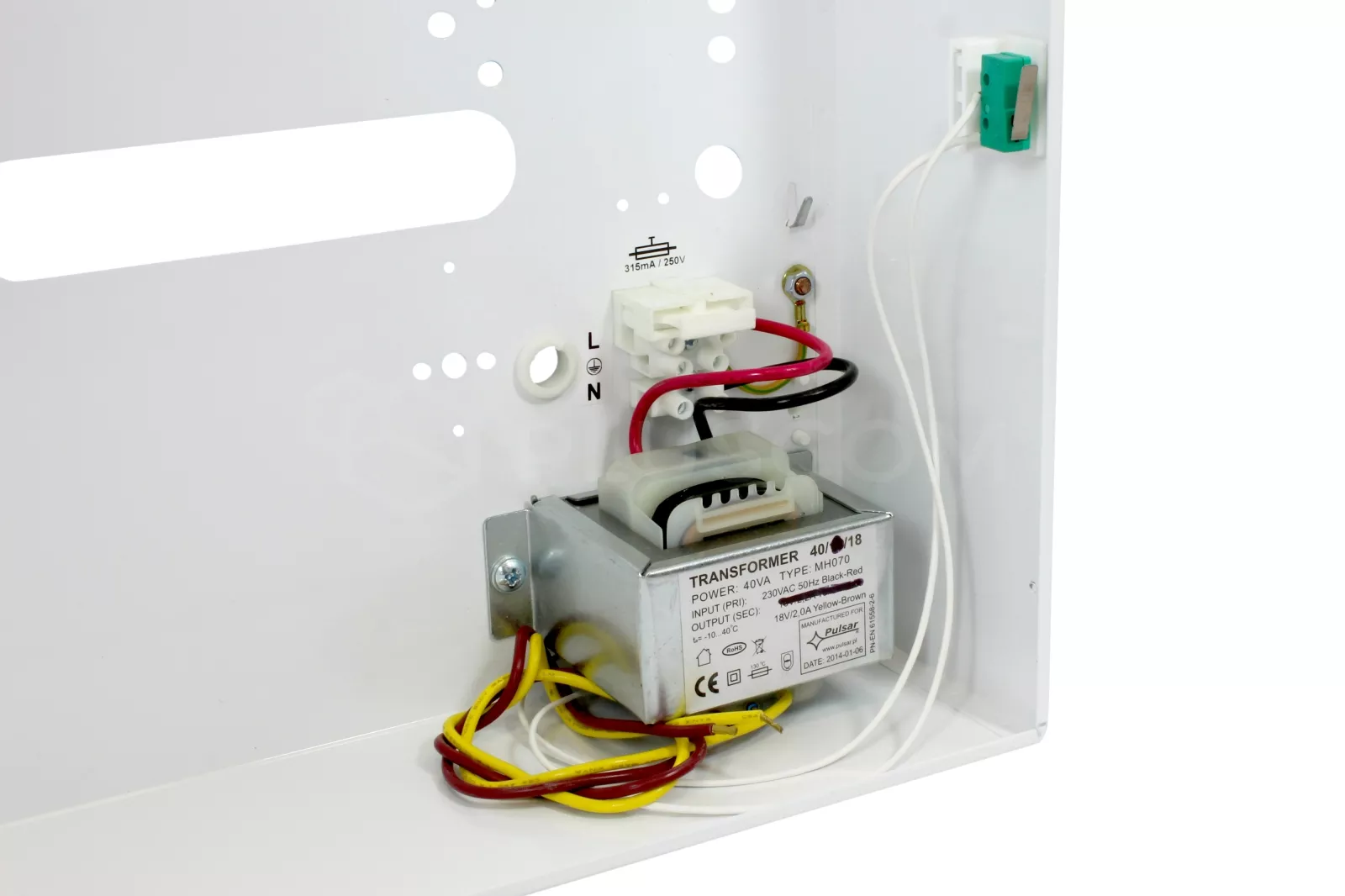

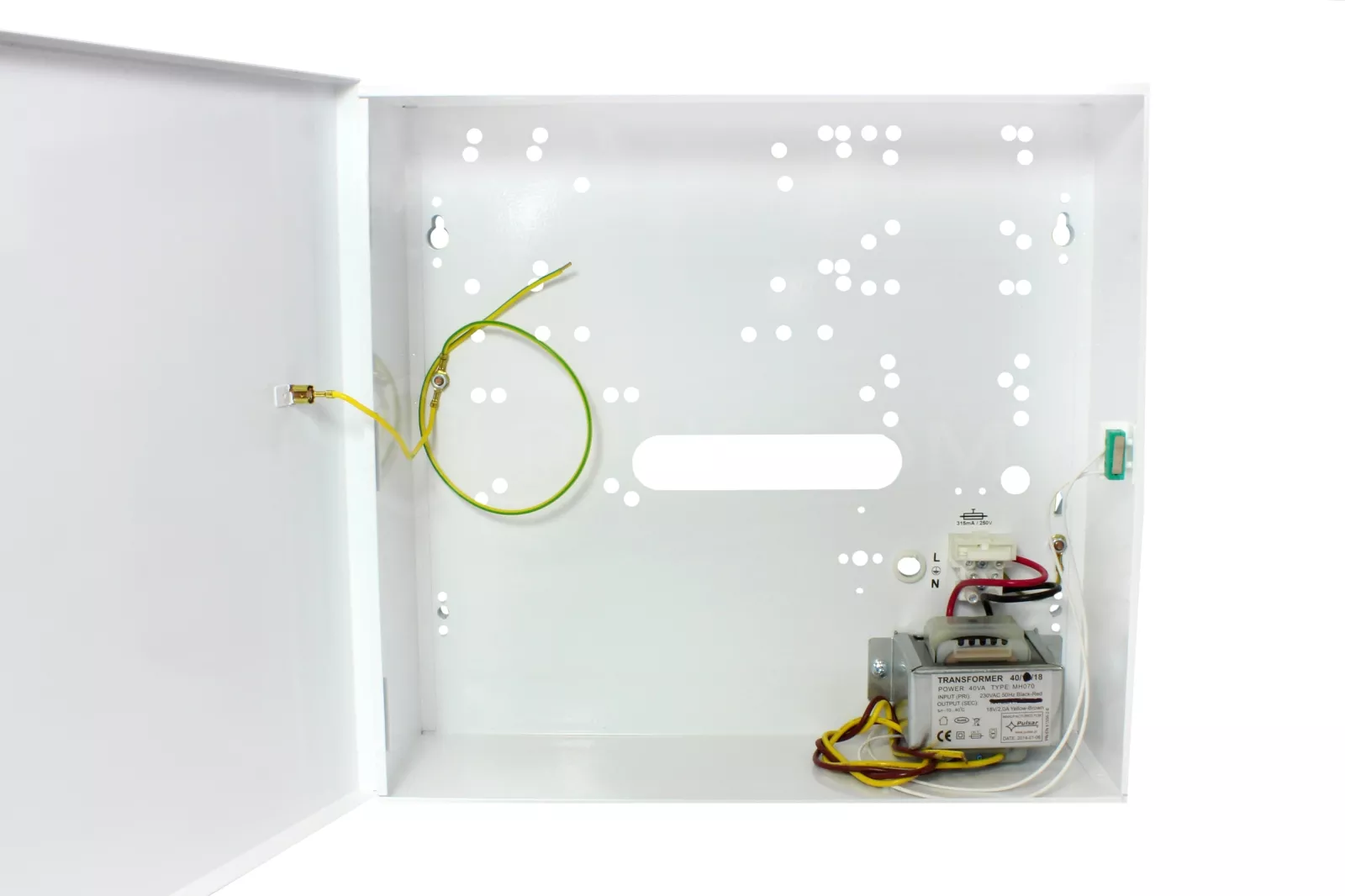

Das Gehäuse ist mit einem Transformator ausgestattet: EI 40VA/18

Das Gehäuse hat Platz für eine 12V/17Ah-Batterie. Es kann eine 12V/7Ah-Batterie im Gehäuse verwendet werden. In diesem Fall ist mehr Platz für die Montage von Modulen verfügbar.

Ebenfalls standardmäßig enthalten ist Manipulationsschutz in Form eines Gehäuse-Öffnungssensors

TECHNISCHE DATEN

• EI-Transformator 40VA/18V
• • Versorgungsspannung 230V/AC 50Hz
  • Ausgangsspannung: 18V/2A

• Batteriefach: 12V/17Ah (12V/7Ah)

• Manipulationsschutz: YES
• Material: 0,7 mm starkes Blech, Farbe RAL9003
• Dichtheit: IP20

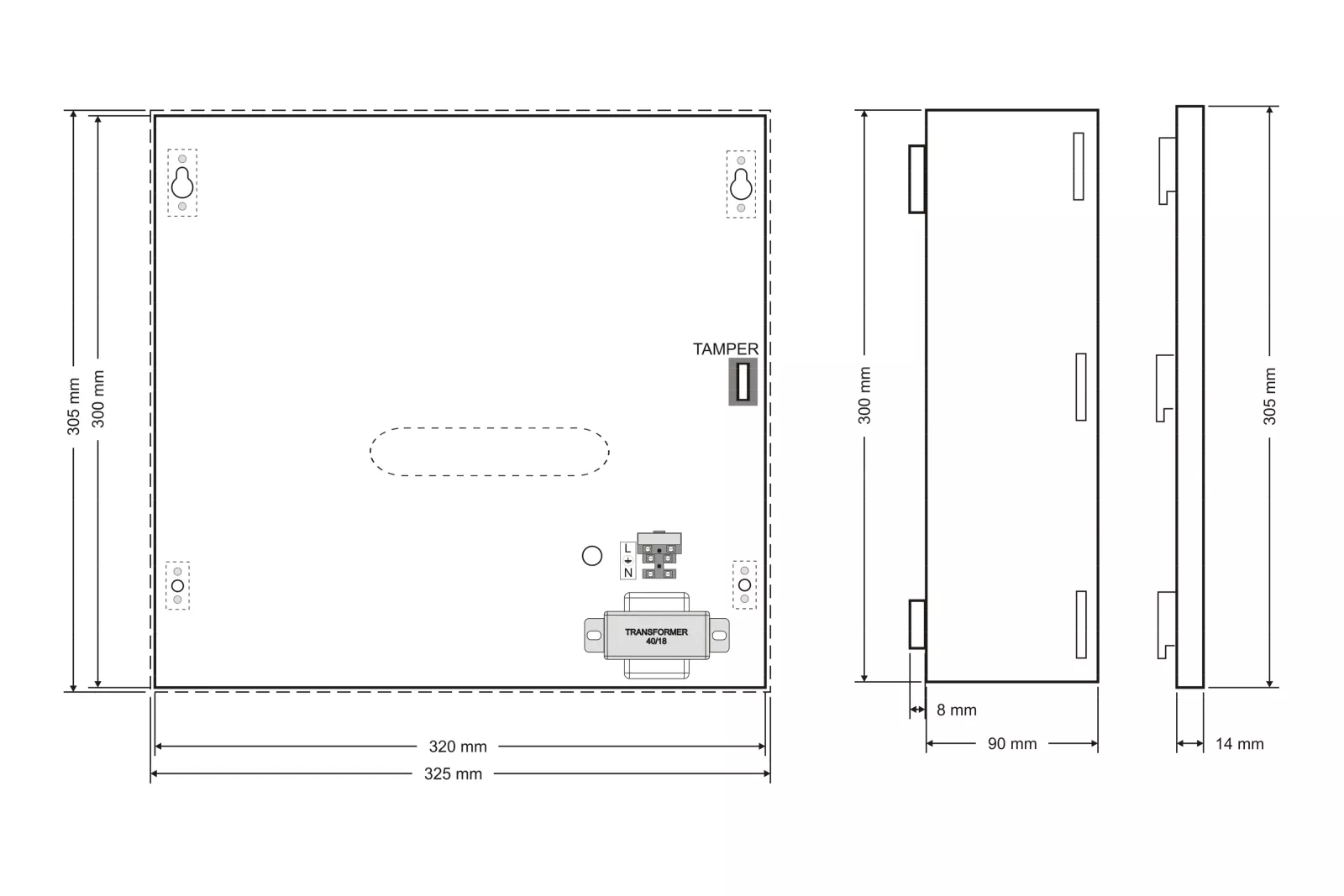

• Innenmaße: 320x300x90mm
• Verschluss: 4x verschraubt, optionales Schloss
• Abstand von der Wand 8mm

Das Gehäuse ist für die Montage des SATEL-Schaltschrankes und der Module vorgesehen:

bei Verwendung einer 7Ah-Batterie:
ZENTRALE:

• CA4V1, 5, 6,10, VERSA 5,10,15, INTEGRA 24, 32 + 3 x CA10E
  (CA64E, SM, MST1)
• CA4V1, 5,6,10, VERSA 5,10,15, INTEGRA 24, 32 + CA10E
  (CA64E, SM, MST1) + GSMLT1
• CA4V1,5,6,10, VERSA 5,10,15, INTEGRA 24, 32 + CA10E
  (CA64E, SM, MST1) + CA64 (EPS, ADR, O-R, O-ROC, O-OC, VGM- 16, SR, ACC- KP-PS)

MODULE:

• CA64 (PP, EPS, ADR, O- R, O-ROC, O-OC, OPS- OC, OPS- R, OPS- ROC,
  VGM- 16, SR, PTSA, ACC-KPPS) + 3 x CA10E (CA64E, SM, MST1)


bei Verwendung einer 17 Ah-Batterie:
ZENTRALE:

• CA4V1, 5,6,10, VERSA 5,10,15, INTEGRA 24, 32 + 2 x CA10E
  (CA64E, SM, MST1)
• CA4V1, 5,6,10, VERSA 5,10,15, INTEGRA 24, 32 + GSMLT1
• CA4V1, 5,6,10, VERSA 5,10,15, INTEGRA 24, 32 + CA64
  (EPS, ADR, O- R, O-ROC, O-OC, VGM-16, SR, ACC- KP- PS)

MODULE:

• CA64 (PP, EPS, ADR, O-R, O-ROC, O-OC, OPS- OC, OPS- R, OPS- ROC,
  VGM-16, SR, PTSA, ACC- KPPS) + 2x CA10E (CA64E, SM, MST1)

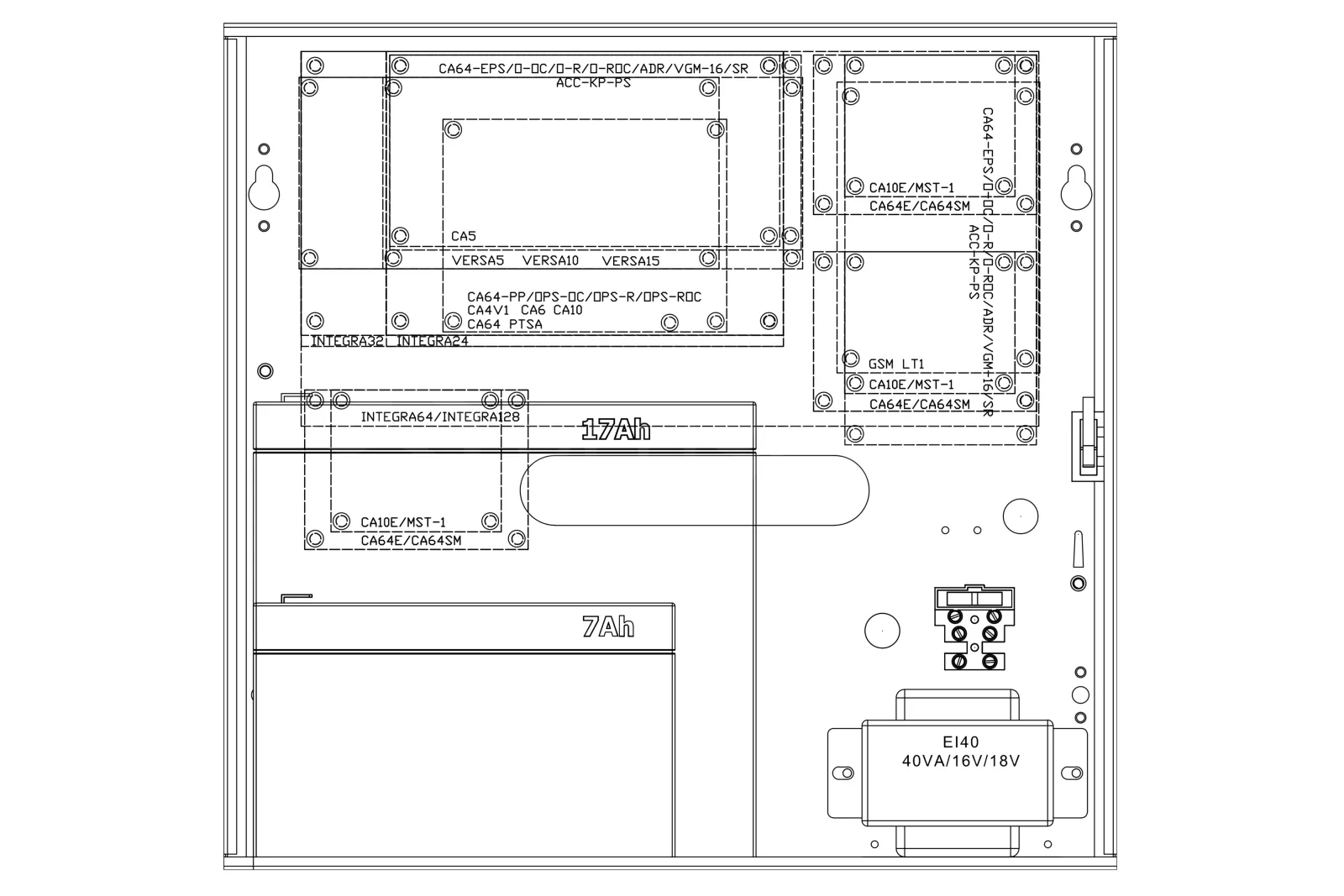

Beispiele für die Anordnung von SATEL-Schalttafeln in einem Gehäuse
