ACO FAM-PRO-2NPACC NT Video-Türsprechanlage mit zwei Ruftasten zur Versorgung von zwei Räumen.
Die Video-Sprechanlage ist ein Element des digitalen ACO Familio PRO Systems, das in Ein-, Zwei- oder Dreifamilienhäusern eingesetzt werden kann. Die Installation erfolgt über ein UTP-Kabel mit verdrillten Doppelleitungen. Das System ermöglicht den Anschluss von einem Videopanel und bis zu 3 Monitoren. Zwischen den Monitoren ist eine Gegensprechfunktion vorgesehen, und der Hausherr kann jederzeit die Kamera des am Tor installierten Panels auf dem Monitor sehen.

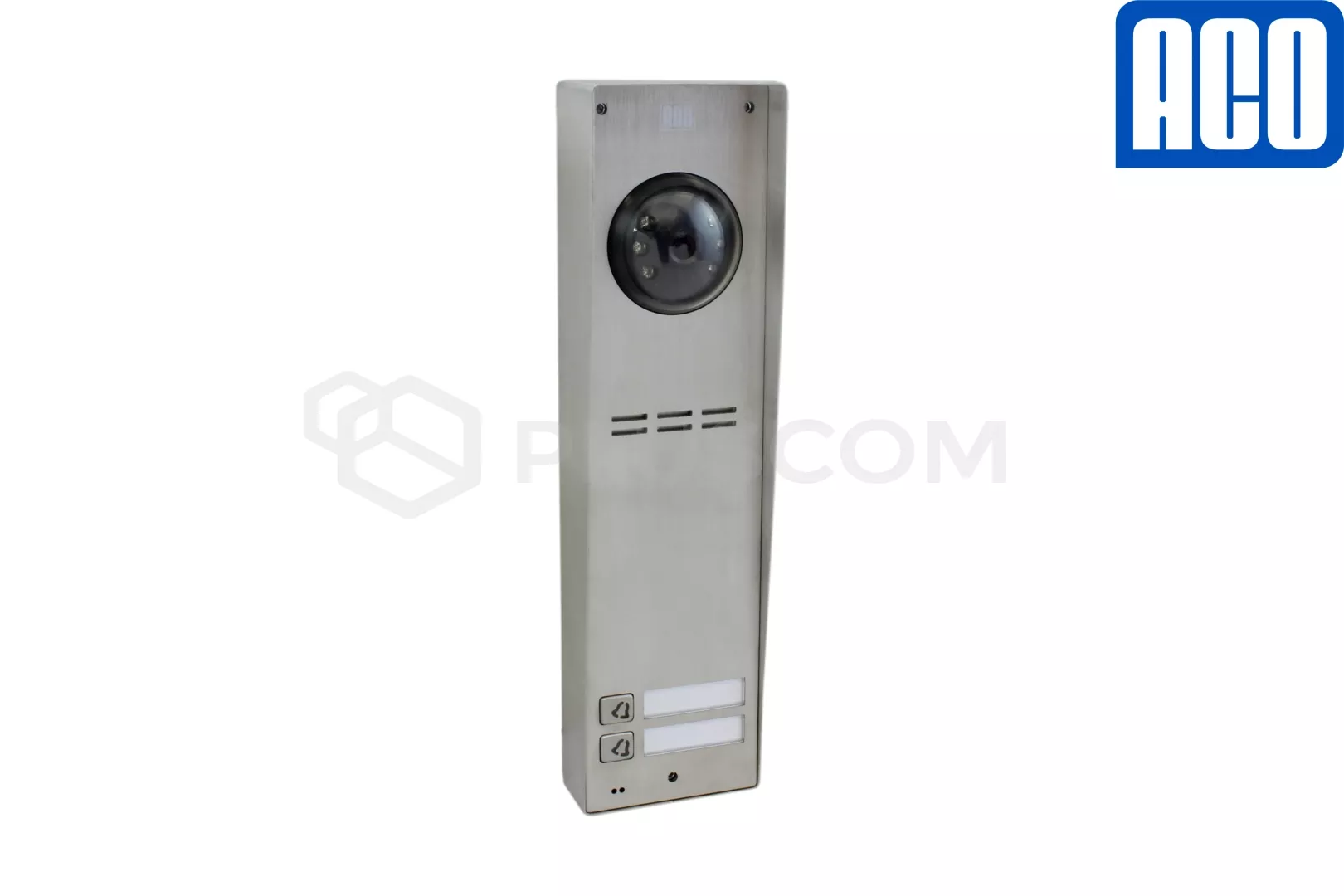

AUFBAU UND AUSSTATTUNG DES PANELS:
- Paneel aus rostfreiem Stahl (2 mm dick) und Ruftasten aus Metall
- Konstruktion und verwendete Materialien gewährleisten eine hohe Widerstandsfähigkeit gegen Witterungseinflüsse und Vandalismus
- eingebaute Kamera mit IR-Beleuchtung
-
- 2,8-mm-Weitwinkelobjektiv
- hohe Auflösung (600 Zeilen)
- Winkelverstellung +/-20° in jede Richtung
- integrierter Proximity-Schlüsselringleser (Unique 125 kHz), der bis zu 10 Schlüsselringe pro Raum unterstützt (der Leser befindet sich hinter dem unteren Beschreibungsfeld)
- weiß hinterleuchtete Tasten und Beschriftungsfeld (einfacher Austausch der Beschreibung)
- Steuerung verschiedener Typen von elektrischen Türöffnern, der elektrische Türöffner wird direkt an die Zentrale angeschlossen
| |
TECHNISCHE PARAMETER:
- Montagemethode: Aufputzmontage
- Abmessungen:
- Platte: 263,8x67,8mm
- Kasten: 266x70mm
- Einbauart: Digital Twisted Pair Kat. 5e, 6
- Leitungslänge: max 300m
- Stromversorgung: 15V DC
- Stromverbrauch im Standby-Modus: ca. 2,5W
- Ausgang: für Anschluss:
- einen herkömmlichen elektrischen Türöffner (max. 1A)
- reversibler elektrischer Türöffner (max. 0,5 A)
- Relais-Modul: CDN-PK (max. 5A)
- Eingang 1x NO
INSTALLATION
Das System verwendet UTP Cat 5e Twisted Pair Kabel als Hauptübertragungsmedium. Bei geringen Entfernungen zwischen dem Bedienfeld und dem Stromversorgungsmodul (max. 10 m) kann die über das UTP-Kabel bereitgestellte Stromversorgung für den elektrischen Türöffner verwendet werden. Zentrales Element ist das Stromversorgungsmodul mit einem Videoverteiler, an den das Panel und die Monitore angeschlossen werden.

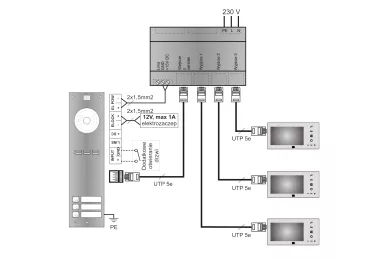

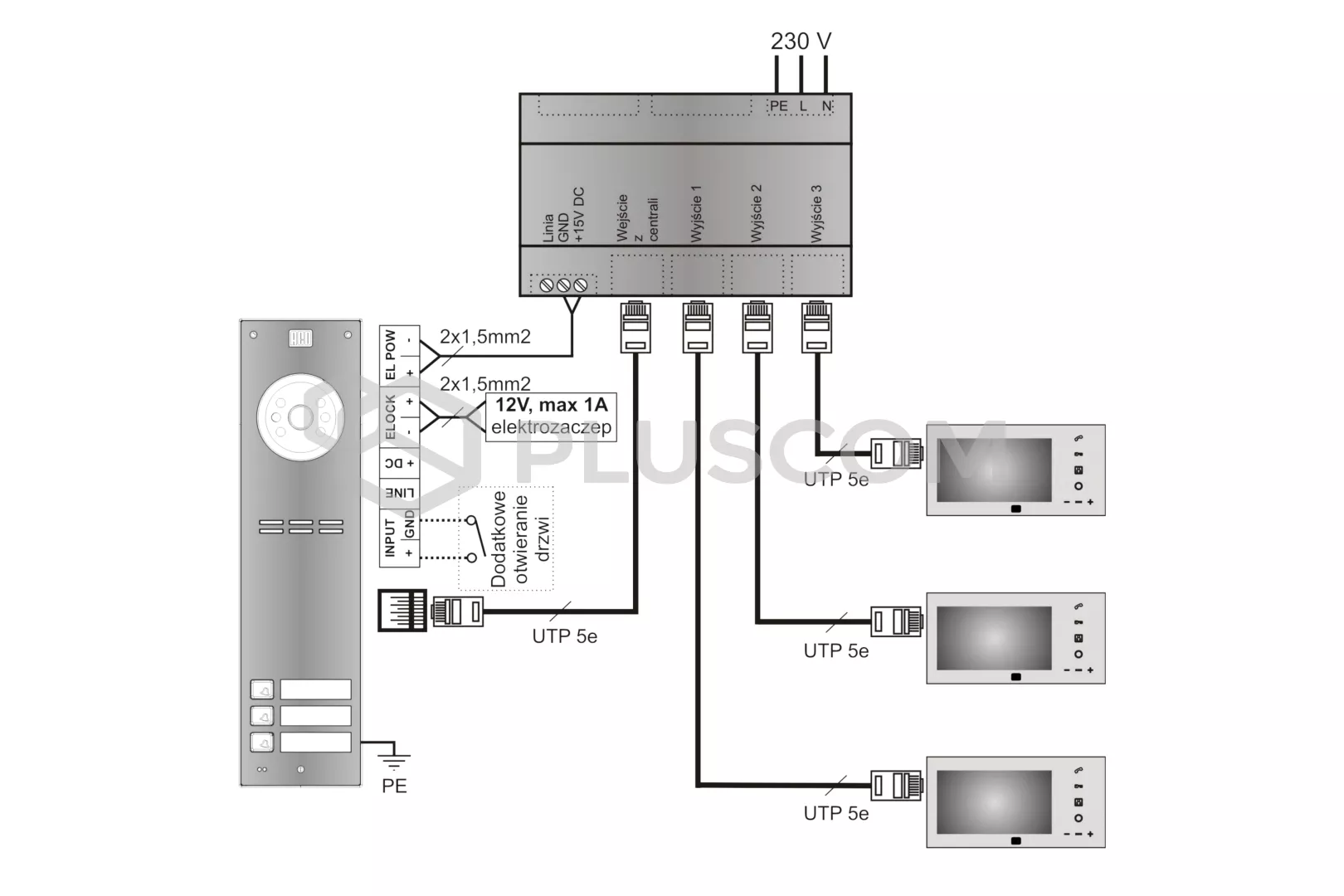

Beispielhafter Installationsplan:
KONFIGURATION
Das System wird im Werk vorkonfiguriert und ist sofort nach dem Anschluss betriebsbereit.
Mit der Anwendung Familio PRO und einem über das optionale CDN-USB-Kabel angeschlossenen Paneel kann der Errichter problemlos individuelle Öffnungscodes bearbeiten und Proximity-Karten laden. Es ist auch möglich, Einstellungen zu archivieren.
