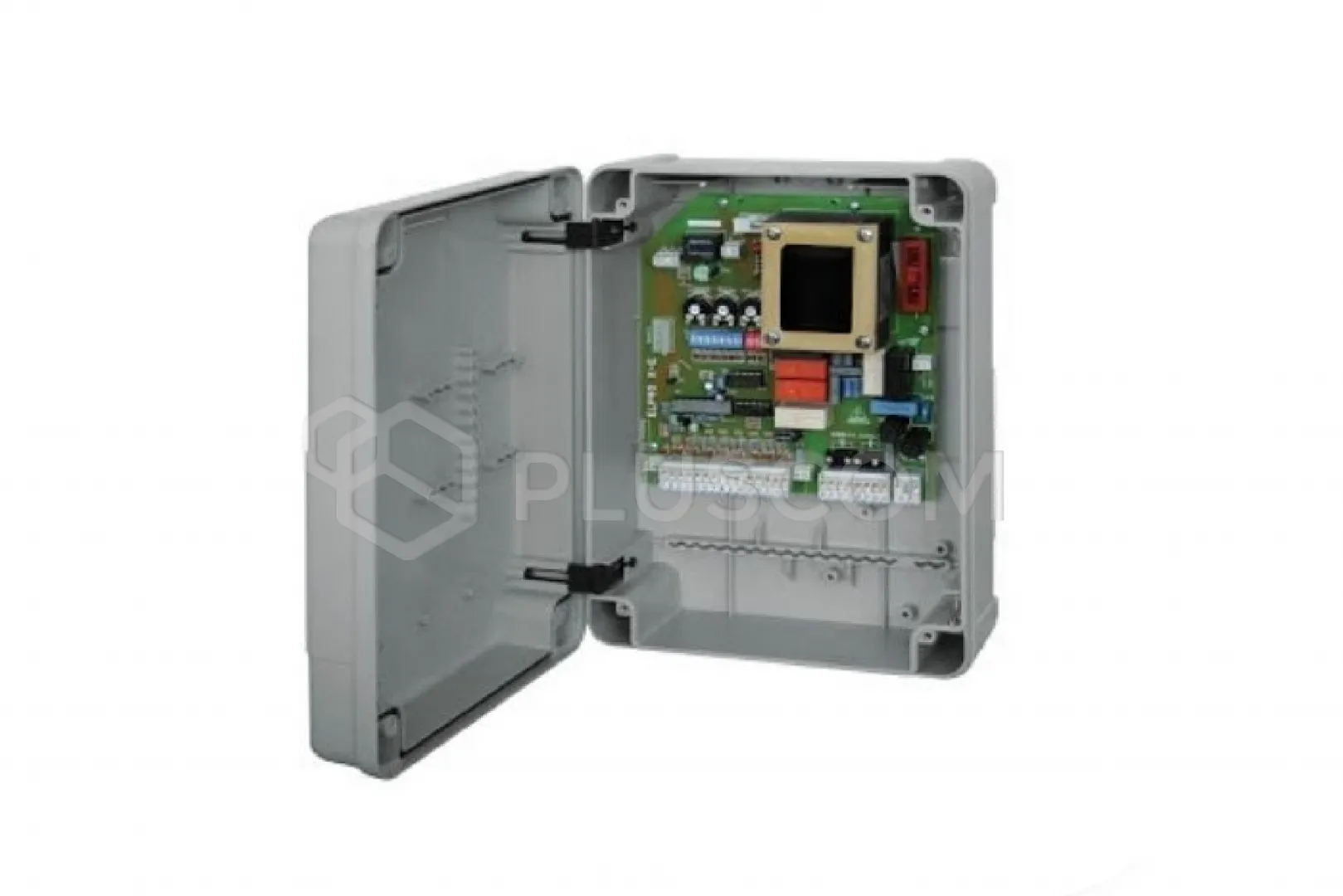

Fadini 7271L Steuerzentrale ELPRO XE für zwei 230-V-1-Phasen-Antriebe
Steuerzentrale ELPRO XE für zwei 230V 1PH-Antriebe mit und ohne mechanische Endanschläge.
FUNKTIONSPRINZIP
Automatikbetrieb, Halbautomatikbetrieb, Schritt-für-Schritt-Betrieb, Hinderniserkennung, Schlupftürfunktion, hydraulischer Stoß und Blinklicht vor dem Öffnen des Tors.
GRUNDLEGENDE FUNKTIONEN
Intuitive Einstellung über Trimmer und DIP-Schalter: Ausgang für Elektroschloss, Zeitspeicher, Drehmomentregler für elektromechanische Elemente, externe Uhr, Ampel bis max. drei Lichter, grüne/rote Diagnose-LEDs zur einfachen Beurteilung des Zustands der Automatik. Abmessungen des Gehäuses 210 x 295 x 110 mm. Schutzart IP 64. Betriebstemperatur -20 °C bis +55 °C
Die Steuerzentralen werden vollständig in den Werken von Meccanica Fadini entwickelt und hergestellt.
Sie entsprechen den geltenden Normen und Richtlinien zur elektromagnetischen Verträglichkeit und erfüllen die Anforderungen aller Arten von Anlagen: Flügeltore, Schiebetore, automatische Schranken, Türen, Doppelflügeltore, Einflügeltore oder Klapptore sowie hydraulische Ausfahrpfosten.
Jede ELPRO-Steuerzentrale verfügt über eine eigene Logik, die an den jeweiligen Antriebstyp angepasst ist. Einfache Programmierung verschiedener Funktionen.
Alle Platinen sind mit einem Anschluss für Fadini-Funkempfänger ausgestattet.
Um eine Türverriegelung am Kunststoffgehäuse zu erhalten, kann ein mit einem Hebel ausgestatteter Spannungsunterbrechungsschalter montiert werden.
EIGENSCHAFTEN:
- Dreiphasige Stromversorgung: NEIN
- Funktion der Fotozelle beim Öffnen: JA
- Eingang für zweites Fotozellenpaar: JA
- Spezielle Eingänge für Sicherheitsleisten: NEIN
- Spezieller Eingang für zweite Sicherheitsleiste: NEIN
- Gerät zur Selbstprüfung der Sicherheit der Fotozelle (DSA): NEIN
- Gerät zur Selbstprüfung der Sicherheitskante (DACS): NEIN
- Elektronische Bremse: NEIN
- Speicherung der verbleibenden Motorlaufzeit in unterbrochenen Zyklen: JA
- Sanftanlauf und -auslauf: NEIN
- Kraftregulierung: JA
- RT-Datum: NEIN
- Lernen der Arbeitszeiten mit der Fernbedienung: NEIN
- Slave-Modus: NEIN
- Elektrisches Schloss: JA
- Schritt-für-Schritt-Modus: JA
- TOTMAN-Modus: JA
- Tor-Funktion: JA
- Öffnen für Fußgänger per Fernbedienung: JA
- Änderung der Bewegungsrichtung: JA
- Außenuhr: JA
- Kontrollleuchte für Torstatus: JA
- Anzeige für den Status der Automatik: JA
- Halbautomatischer Modus: JA
- Automatikmodus: JA
- Vorblinken: JA
- Kein Blinken im Stand, Automatikmodus: JA
- Radioanschluss: JA
- Wohnbereich: JA
- Nach dem Foto schließen: JA
- Ampeln: NEIN
Technische Daten:
- 1-phasige Stromversorgung: 230 V – 50 Hz
- 3-Phasen-Stromversorgung: -
- Maximale Motorleistung: 750 W
- Ausgang für Zusatzbeleuchtung: 230 V – 100 W
- Stromversorgung für Zubehör: 24 V
- Ausgang für Torzustandsanzeige: 24 V – 3 W
- DSA-Steuerungsausgang: 24 V – 150 mA
- Ausgang der Warnleuchte: 230 V – 25 W
- Motorlaufzeit: 0–120 s (Schiebetore), 0–60 s (Flügeltore)
- Pausenzeit: 0 - 220 s
- Verzögerung beim Schließen des Tors: 0–10 s
- Öffnungszeit für Fußgänger: 0 - 30 s
