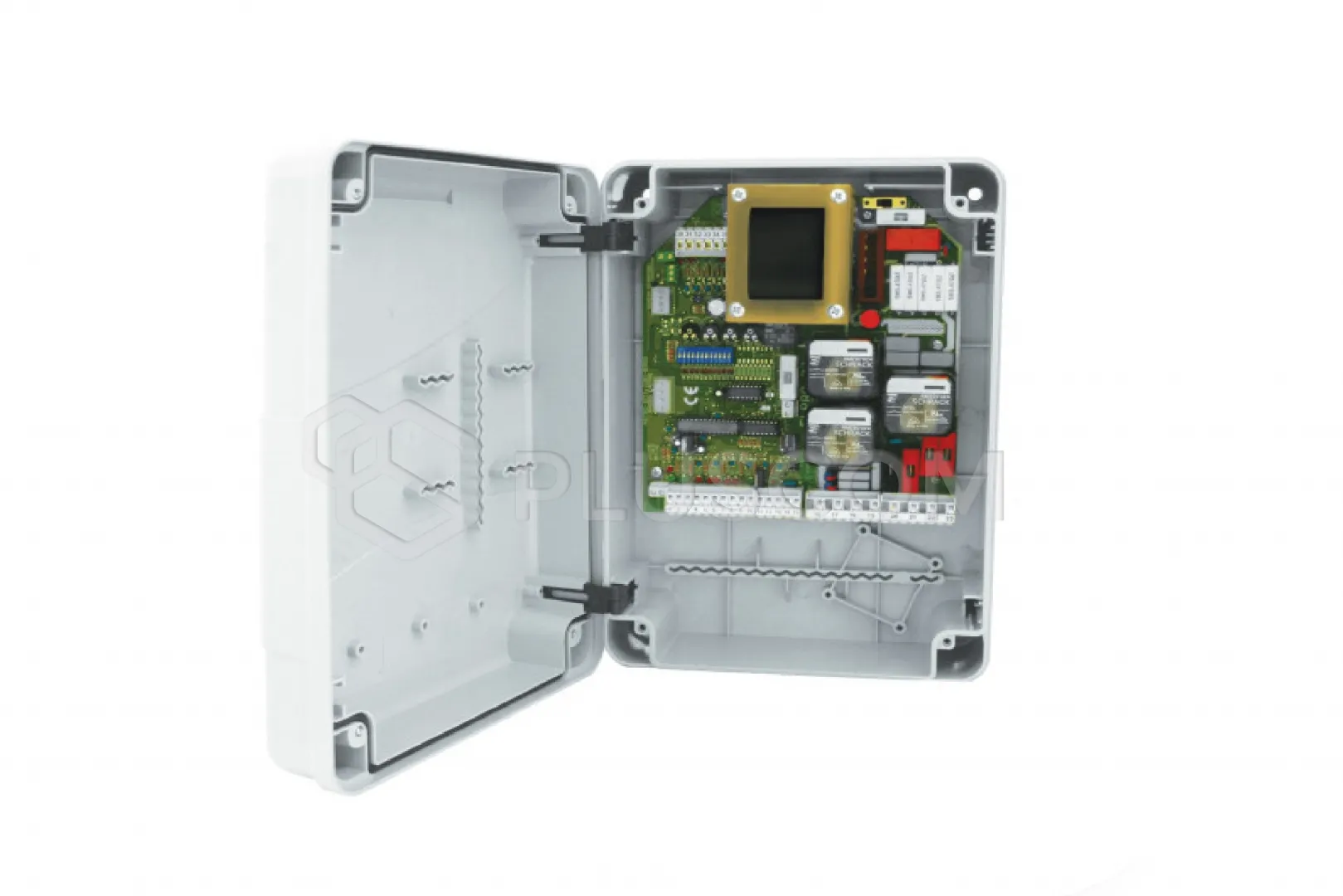

Fadini 7184L Steuerzentrale ELPRO 37 FN für einen Antrieb mit 230/400 V Stromversorgung, mit Positionsbremse
Steuerzentrale ELPRO 37 FN für einen Antrieb mit 230 V AC 1PH oder 230/400 V AC 3PH, mit Positionsbremse für Schiebetore.
FUNKTIONSPRINZIP
Automatikbetrieb, Halbautomatikbetrieb, Schritt-für-Schritt-Betrieb, Hinderniserkennung, Schlupftürfunktion und Blinklicht vor dem Öffnen des Tors.
GRUNDLEGENDE FUNKTIONEN
Intuitive Einstellung über Trimmer und DIP-Schalter: Negativbremse (macht den Antrieb nur bei Stromausfall umkehrbar), Stromversorgung des Elektroschlosses, Anschlussmöglichkeit für eine externe Zeitschaltuhr, Statusanzeige der Automatik. Automatischer Test der Fotozellen (DSA), automatischer Test der Sicherheitskante (DACS), vorbereitet für die Montage einer Ampel mit maximal drei Lichtern. Einphasige und dreiphasige Stromversorgung. Abmessungen des Gehäuses 210 x 295 x 110 mm. Schutzart IP 64. Betriebstemperatur -20 °C bis +55 °C.
Die Steuerzentralen werden vollständig in den Werken von Meccanica Fadini entwickelt und hergestellt.
Sie entsprechen den geltenden Normen und Richtlinien zur elektromagnetischen Verträglichkeit und erfüllen die Anforderungen aller Arten von Anlagen: Flügeltore, Schiebetore, automatische Schranken, Türen, Doppelflügeltore, Einflügeltore oder Klapptore sowie hydraulische Ausfahrpfosten.
Jede ELPRO-Steuerzentrale verfügt über eine eigene Logik, die an den jeweiligen Antriebstyp angepasst ist. Einfache Programmierung verschiedener Funktionen.
Alle Platinen sind mit einem Anschluss für Fadini-Funkempfänger ausgestattet.
Um eine Türverriegelung am Kunststoffgehäuse zu erhalten, kann ein mit einem Hebel ausgestatteter Spannungsunterbrechungsschalter eingebaut werden.
EIGENSCHAFTEN:
- Dreiphasige Stromversorgung: JA
- Funktion der Fotozelle beim Öffnen: JA
- Eingang für zweites Fotozellenpaar: JA
- Spezielle Eingabe für Sicherheitsleiste: JA
- Spezieller Eingang für zweite Sicherheitsleiste: JA
- Gerät zum Selbsttest der Sicherheit der Fotozelle (DSA): JA
- Gerät zur Selbstprüfung der Sicherheitskante (DACS): JA
- Elektronische Bremse: JA
- Speicherung der verbleibenden Motorlaufzeit in unterbrochenen Zyklen: NEIN
- Sanftanlauf und -auslauf: NEIN
- Kraftregulierung: NEIN
- RT-Datum: NEIN
- Lernen der Arbeitszeiten mit der Fernbedienung: NEIN
- Slave-Modus: NEIN
- Elektrisches Schloss: JA
- Schritt-für-Schritt-Modus: JA
- TOTMAN-Modus: JA
- Tor-Funktion: JA
- Öffnen für Fußgänger per Fernbedienung: JA
- Änderung der Bewegungsrichtung: NEIN
- Außenuhr: JA
- Kontrollleuchte für den Torstatus: JA
- Anzeige für den Status der Automatik: JA
- Halbautomatischer Modus: JA
- Automatikmodus: JA
- Vorblinken: JA
- Kein Blinken im Stand, Automatikmodus: JA
- Radioanschluss: JA
- Wohnbereich: JA
- Nach dem Foto schließen: JA
- Ampeln: JA
Technische Daten:
- 1-phasige Stromversorgung: 230 V – 50/60 Hz
- 3-Phasen-Stromversorgung: 400 V – 50/60 Hz
- Maximale Motorleistung: 750 1PH – 1200 3PH
- Ausgang für Zusatzbeleuchtung: 12-V-Relais
- Stromversorgung für Zubehör: 24 V – 500 mA
- Ausgang für Torzustandsanzeige: 24 V – 3 W
- DSA-Steuerungsausgang: 24 V – 150 mA
- Ausgang der Warnleuchte: 230 V – 25 W
- Motorlaufzeit: 0 - 120 s
- Pausenzeit: 1 - 220 s
- Verzögerung beim Schließen des Tors: -
- Öffnungszeit für Fußgänger: 1 - 45 s
