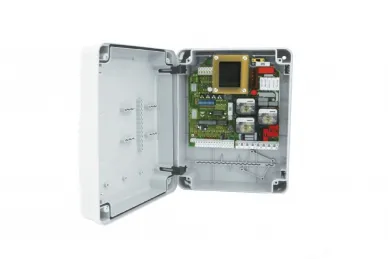

Fadini 7180L Steuerzentrale ELPRO 37 DS für zwei Antriebe mit 230/400 V-Stromversorgung und integrierter elektrischer Bremse
Steuerzentrale ELPRO 37 DS für zwei Antriebe mit 230/400 V AC 1-phasiger oder 3-phasiger Stromversorgung, eingebaute elektrische Bremse für Schiebetore.
FUNKTIONSPRINZIP
Automatikbetrieb, Halbautomatikbetrieb, Schritt-für-Schritt-Betrieb, Hinderniserkennung, Schlupftürfunktion und Blinklicht vor dem Öffnen des Tors
GRUNDLEGENDE FUNKTIONEN
Intuitive Einstellung über Trimmer und DIP-Schalter: Stromversorgung des Elektroschlosses, Anschlussmöglichkeit für eine externe Zeitschaltuhr, elektronische Bremse, Statusanzeige der Automatik. Automatischer Test der Fotozellen (DSA), automatischer Test der Sicherheitskanten (DACS), vorbereitet für die Montage einer Ampel mit maximal drei Lichtern. Einphasige und dreiphasige Stromversorgung. Abmessungen des Gehäuses 210 x 295 x 110 mm. Schutzart IP 64. Betriebstemperatur -20 °C bis +55 °C.
Die Steuerzentralen werden vollständig in den Werken von Meccanica Fadini entwickelt und hergestellt.
Sie entsprechen den geltenden Normen und Richtlinien zur elektromagnetischen Verträglichkeit und erfüllen die Anforderungen aller Arten von Anlagen: Flügeltore, Schiebetore, automatische Schranken, Türen, zweiflügelige, einflügelige oder Klapptore sowie hydraulische Ausfahrpfosten.
Jede ELPRO-Steuerzentrale verfügt über eine eigene Logik, die an den jeweiligen Antriebstyp angepasst ist. Einfache Programmierung verschiedener Funktionen.
Alle Platinen sind mit einem Anschluss für Fadini-Funkempfänger ausgestattet.
Um eine Türverriegelung am Kunststoffgehäuse zu erhalten, kann ein mit einem Hebel ausgestatteter Spannungsunterbrechungsschalter montiert werden.
EIGENSCHAFTEN:
- Dreiphasige Stromversorgung: JA
- Funktion der Fotozelle beim Öffnen: JA
- Eingang für zweites Fotozellenpaar: JA
- Spezielle Eingabe für Sicherheitsleiste: JA
- Spezieller Eingang für zweite Sicherheitsleiste: JA
- Gerät zur Selbstprüfung der Sicherheit der Fotozelle (DSA): JA
- Gerät zur Selbstprüfung der Sicherheitskante (DACS): JA
- Elektronische Bremse: JA
- Speicherung der verbleibenden Motorlaufzeit in unterbrochenen Zyklen: NEIN
- Sanftanlauf und -auslauf: NEIN
- Kraftregulierung: NEIN
- RT-Datum: NEIN
- Lernen der Arbeitszeiten mit der Fernbedienung: NEIN
- Slave-Modus: NEIN
- Elektrisches Schloss: JA
- Schritt-für-Schritt-Modus: JA
- TOTMAN-Modus: JA
- Tor-Funktion: JA
- Öffnen für Fußgänger per Fernbedienung: JA
- Änderung der Bewegungsrichtung: NEIN
- Außenuhr: JA
- Kontrollleuchte für Torstatus: JA
- Anzeige für den Status der Automatik: JA
- Halbautomatischer Modus: JA
- Automatikmodus: JA
- Vorblinken: JA
- Kein Blinken im Stand, Automatikmodus: JA
- Radioanschluss: JA
- Wohnbereich: JA
- Nach dem Foto schließen: JA
- Ampeln: JA
Technische Daten:
- 1-phasige Stromversorgung: 230 V – 50/60 Hz
- 3-Phasen-Stromversorgung: 400 V – 50/60 Hz
- Maximale Motorleistung: 750 W 1PH – 1200 W 3PH
- Ausgang für Zusatzbeleuchtung: 12-V-Relais
- Stromversorgung für Zubehör: 24 V – 500 mA
- Ausgang für Torzustandsanzeige: 24 V – 3 W
- DSA-Steuerungsausgang: 24 V – 150 mA
- Ausgang der Warnleuchte: 230 V – 25 W
- Motorlaufzeit: 0 - 120 s
- Pausenzeit: 1 - 220 s
- Verzögerung beim Schließen des Tors: -
- Öffnungszeit für Fußgänger: 1 - 45 s
