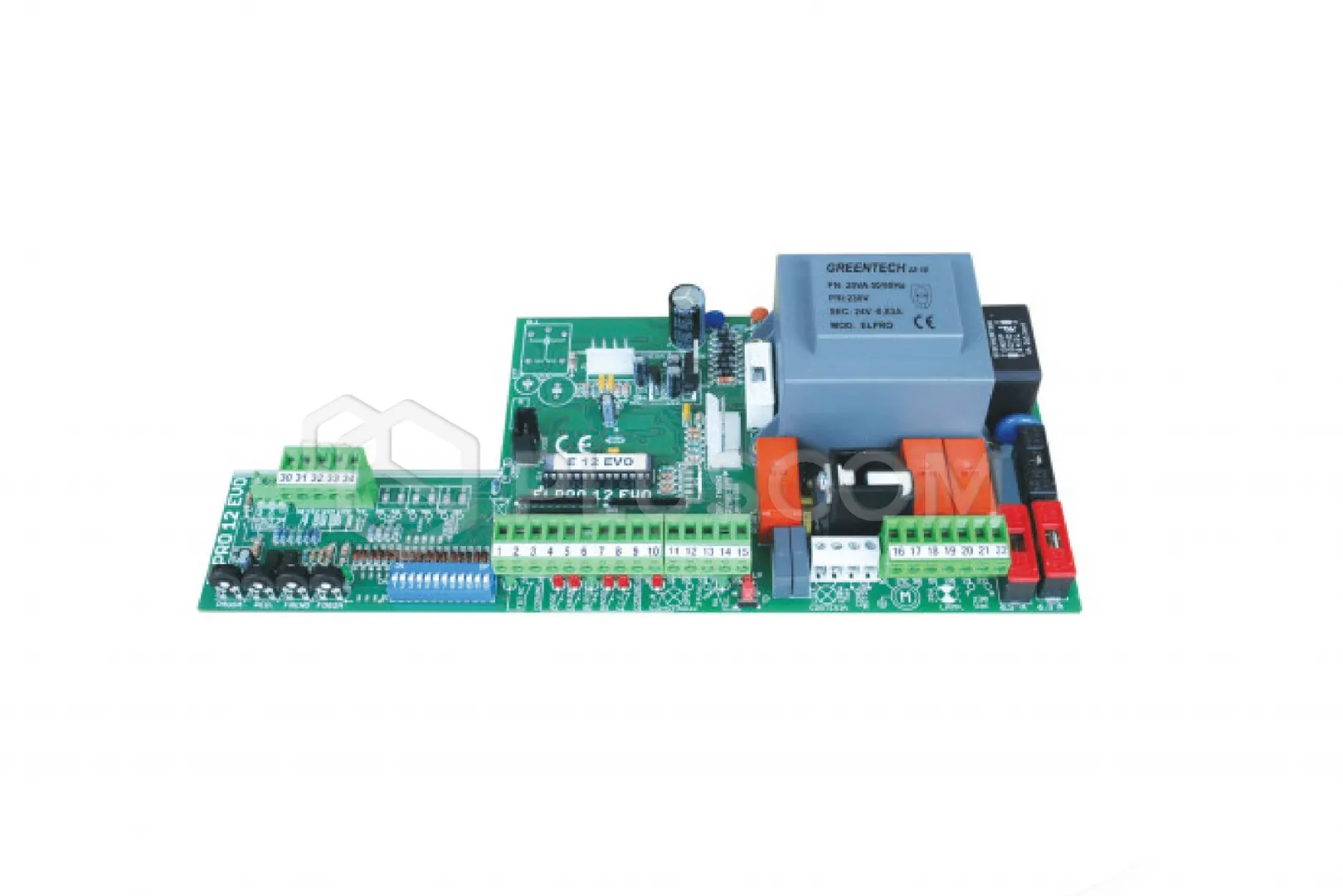

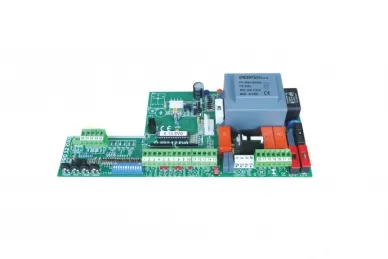

Fadini 7063L Steuerzentrale ELPRO 12 EVO für den Antrieb NYOTA 115 EVO
Steuerzentrale ELPRO 12 EVO für Schiebetore für den Antrieb NYOTA 115 EVO, für einen 230V AC 1PH-Antrieb mit Encoder.
FUNKTIONSPRINZIP
Automatikbetrieb, Halbautomatikbetrieb, Schritt-für-Schritt-Betrieb, Hinderniserkennung, Schlupftürfunktion und Blinklicht vor dem Öffnen des Tors.
GRUNDLEGENDE FUNKTIONEN
Vereinfachte Programmierung mit einer Taste: elektronische Bremse, Programmierung der Verlangsamung, Anschlussmöglichkeit für eine externe Zeitschaltuhr, Möglichkeit des Betriebs im Master/Slave-Modus, Umkehrung der Bewegungsrichtung bei Erkennung eines Hindernisses. Automatischer Test der Fotozellen (DSA), automatischer Test der Sicherheitskanten (DACS), Logiksystem (RT DATA). Betriebstemperatur -20 °C +55 °C.
Die Steuergeräte werden vollständig in den Werken von Meccanica Fadini entwickelt und hergestellt.
Sie entsprechen den geltenden Normen und Richtlinien zur elektromagnetischen Verträglichkeit und erfüllen die Anforderungen aller Arten von Anlagen: Flügeltore, Schiebetore, automatische Schranken, Türen, zweiflügelige, einflügelige oder Klapptore sowie hydraulische Ausfahrpfosten.
Jede ELPRO-Steuerzentrale verfügt über eine eigene Logik, die an den jeweiligen Antriebstyp angepasst ist. Einfache Programmierung verschiedener Funktionen.
Alle Platinen sind mit einem Anschluss für Fadini-Funkempfänger ausgestattet.
Um eine Türverriegelung am Kunststoffgehäuse zu erhalten, kann ein mit einem Hebel ausgestatteter Spannungsunterbrechungsschalter montiert werden.
EIGENSCHAFTEN:
- Dreiphasige Stromversorgung: NEIN
- Funktion der Fotozelle beim Öffnen: JA
- Eingang für zweites Fotozellenpaar: JA
- Spezielle Eingänge für Sicherheitsleisten: JA
- Spezieller Eingang für zweite Sicherheitsleiste: JA
- Gerät zum Selbsttest der Sicherheit der Fotozelle (DSA): NEIN
- Gerät zur Selbstprüfung der Sicherheitskante (DACS): JA
- Elektronische Bremse: JA
- Speicherung der verbleibenden Motorlaufzeit in unterbrochenen Zyklen: NEIN
- Sanftanlauf und -auslauf: JA
- Kraftregulierung: JA
- RT-Datum: JA
- Einlernen der Betriebszeiten per Fernbedienung: JA
- Slave-Modus: JA
- Elektrisches Schloss: NEIN
- Schritt-für-Schritt-Modus: JA
- TOTMAN-Modus: JA
- Tor-Funktion: JA
- Öffnen für Fußgänger per Fernbedienung: JA
- Änderung der Bewegungsrichtung: JA
- Außenuhr: JA
- Kontrollleuchte für Torstatus: JA
- Anzeige für den Status der Automatik: JA
- Halbautomatischer Modus: JA
- Automatikmodus: JA
- Vorblinken: JA
- Kein Blinken im Stand, Automatikmodus: JA
- Radioanschluss: JA
- Wohnbereich: JA
- Nach dem Foto schließen: JA
- Ampeln: NEIN
Technische Daten:
- 1-phasige Stromversorgung: 230 V – 50 Hz
- 3-Phasen-Stromversorgung: -
- Maximale Motorleistung: -
- Ausgang für Zusatzbeleuchtung: 230 V – 100 W – 3 min
- Stromversorgung für Zubehör: 24 V – 500 mA
- Ausgang für Torzustandsanzeige: 24 V – 3 W
- DSA-Steuerungsausgang: -
- Ausgang der Warnleuchte: 230 V – 25 W
- Motorlaufzeit: 1 - 200 s
- Pausenzeit: 2 - 128 s
- Verzögerung beim Schließen des Tors: -
- Öffnungszeit für Fußgänger: 2 - 30 s
