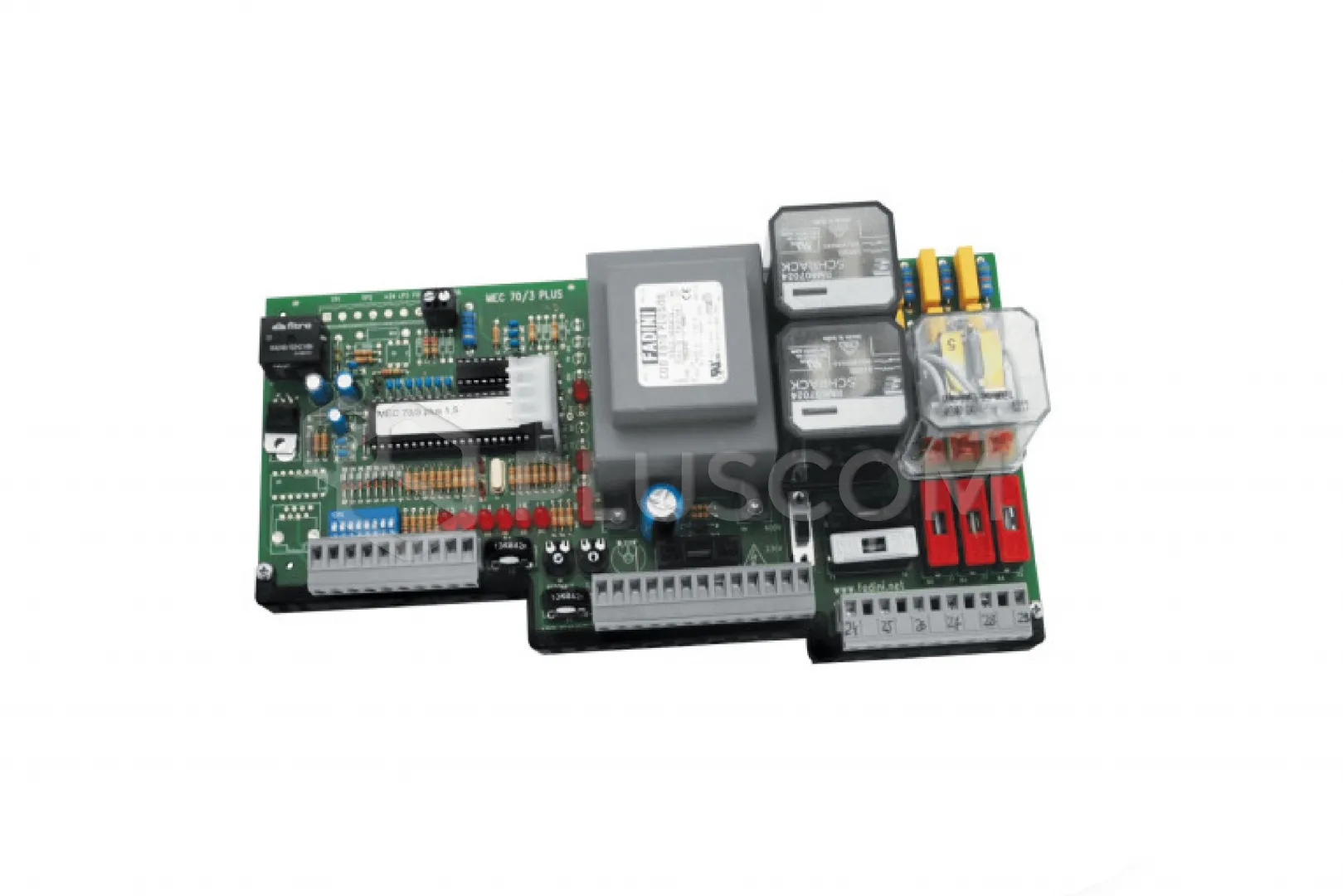

Fadini 7060L Steuerzentrale ELPRO 70/3 PLUS für Antrieb MEC 200
Steuerzentrale ELPRO 70/3 PLUS für Schiebetore für den Antrieb MEC 200, für einen Motor 230 V AC 1PH oder 230/400 V AC 3PH.
FUNKTIONSPRINZIP
Automatikbetrieb, Halbautomatikbetrieb, Schritt-für-Schritt-Betrieb, Hinderniserkennung, Schlupftürfunktion und Blinklicht vor dem Öffnen des Tors.
GRUNDLEGENDE FUNKTIONEN
Intuitive Einstellung über Trimmer und DIP-Schalter: Stromversorgung des Elektroschlosses, Eingang für Funkempfänger, Anschluss von Fotozellen, Anschlussmöglichkeit für eine externe Uhr, Signalisierung des Automatisierungsstatus. Einphasige und dreiphasige Stromversorgung. Betriebstemperatur -20 °C bis +55 °C.
Die Steuerzentralen werden vollständig in den Werken von Meccanica Fadini entwickelt und hergestellt.
Sie entsprechen den geltenden Normen und Richtlinien zur elektromagnetischen Verträglichkeit und erfüllen die Anforderungen aller Arten von Anlagen: Flügeltore, Schiebetore, automatische Schranken, Türen, Doppelflügeltore, Einflügeltore oder Klapptore sowie hydraulische Ausfahrpfosten.
Jede ELPRO-Steuerzentrale verfügt über eine eigene Logik, die an den jeweiligen Antriebstyp angepasst ist. Einfache Programmierung verschiedener Funktionen.
Alle Platinen sind mit einem Anschluss für Fadini-Funkempfänger ausgestattet.
Um eine Türverriegelung am Kunststoffgehäuse zu erhalten, kann ein mit einem Hebel ausgestatteter Spannungsunterbrechungsschalter montiert werden.
EIGENSCHAFTEN:
- Dreiphasige Stromversorgung: JA
- Funktion der Fotozelle beim Öffnen: JA
- Eingang für zweites Fotozellenpaar: NEIN
- Spezielle Eingabe für Sicherheitsleiste: NEIN
- Spezieller Eingang für zweite Sicherheitsleiste: NEIN
- Gerät zur Selbstprüfung der Sicherheit der Fotozelle (DSA): NEIN
- Gerät zur Selbstprüfung der Sicherheitskante (DACS): NEIN
- Elektronische Bremse: NEIN
- Speicherung der verbleibenden Motorlaufzeit in unterbrochenen Zyklen: NEIN
- Sanftanlauf und -auslauf: NEIN
- Kraftregulierung: NEIN
- RT-Datum: NEIN
- Lernen der Arbeitszeiten mit der Fernbedienung: NEIN
- Slave-Modus: NEIN
- Elektrisches Schloss: JA
- Schritt-für-Schritt-Modus: JA
- TOTMAN-Modus: JA
- Tor-Funktion: JA
- Öffnen für Fußgänger per Fernbedienung: JA
- Änderung der Bewegungsrichtung: NEIN
- Außenuhr: JA
- Kontrollleuchte für Torstatus: JA
- Anzeige für den Status der Automatik: JA
- Halbautomatischer Modus: JA
- Automatikmodus: JA
- Vorblinken: JA
- Kein Blinken im Stand, Automatikmodus: JA
- Radioanschluss: JA
- Wohnbereich: JA
- Nach dem Foto schließen: NEIN
- Ampeln: NEIN
Technische Daten:
- 1-phasige Stromversorgung: 230 V – 50 Hz
- 3-Phasen-Stromversorgung: 230/400 V – 50 Hz
- Maximale Motorleistung: 375 W
- Ausgang für Zusatzbeleuchtung: 12-V-Relais
- Stromversorgung für Zubehör: 24 V – 500 mA
- Ausgang für Torzustandsanzeige: 24 V – 3 W
- DSA-Steuerungsausgang: -
- Ausgang der Warnleuchte: 230 V – 25 W
- Motorlaufzeit: 5 - 150 s
- Pausenzeit: 5 - 150 s
- Verzögerung beim Schließen des Tors: -
- Öffnungszeit für Fußgänger: 3 - 30 s
