Fadini 701L DRIVE 700 ESTRU P3 Nicht selbsthemmender Zylinder mit separater hydraulischer Steuereinheit

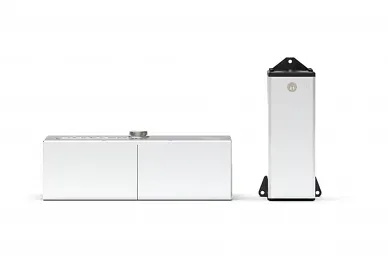

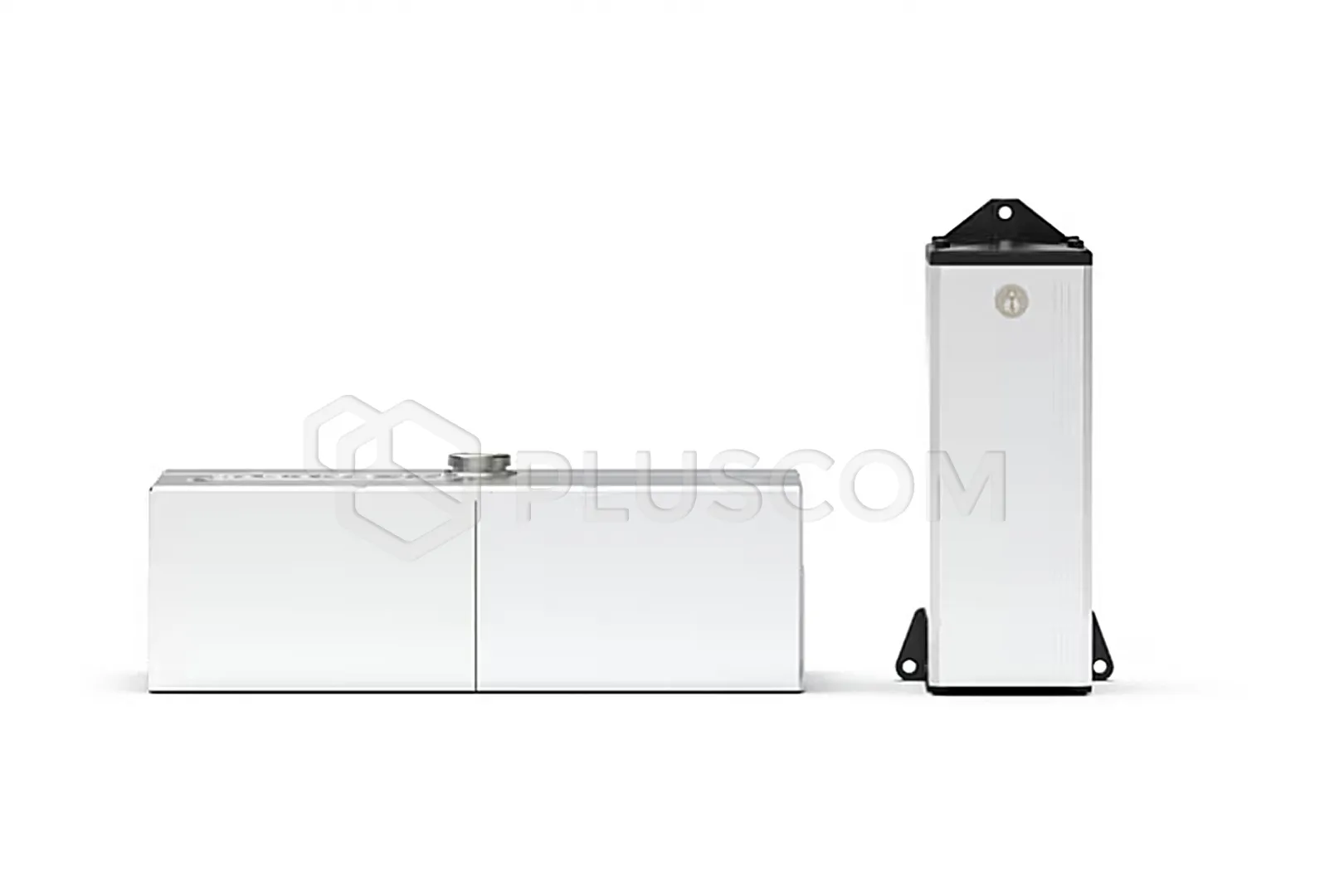

Drive 701L ist ein nicht selbsthemmender, ölhydraulischer Antrieb ohne hydraulische Verriegelung zum Öffnen und Schließen von Flügeltoren in Wohnhäusern. Er besteht aus einem unterirdischen Ölhydraulikheber, der in einem druckgegossenen Aluminium-Fundamentkasten untergebracht ist, und einer externen Motor-Pumpen-Einheit. Die Sicherheit vor Quetschungen wird durch Bypassventile gewährleistet, die an der Steuereinheit angebracht sind.
Der Drive 701L Estru ist über Kupferrohre mit dem Hebezeug verbunden.
Der Öl-Hydraulikantrieb zeichnet sich durch Zuverlässigkeit, flüssige Bewegungen und eine über Druckventile einstellbare Zugkraft aus, die eine Steuerung von den niedrigsten bis zu den höchsten Werten ermöglicht. Dank dieser Eigenschaften eignet er sich für alle Arten von Toren mit einem maximalen Gewicht von 700 kg.
Die Welle hat eine quadratische Konstruktion und ist aus gehärtetem Stahl gefertigt, um höchste Zuverlässigkeit und lange Lebensdauer zu erreichen.
Damit der Drive 701L das Torsystem automatisch bedienen kann, muss eine elektronische Steuerplatine daran angeschlossen werden. Diese kann im Freien an einem geschützten Ort installiert werden und steuert alle möglichen Vorgänge im automatischen oder halbautomatischen Modus entsprechend den Anforderungen des Benutzers.
Eine breite Palette an Sicherheits- und Steuerungszubehör ergänzt das System und macht es für alle öffentlichen oder privaten Anwendungen geeignet.
TECHNISCHE DATEN:
- Stromversorgung: 230 V AC
- Leistungsaufnahme: 400 W
- Stromaufnahme: 2A
- Max. Drehmoment: 235 Nm
- Max. Druck: 30 atm
- Öffnungs-/Schließzeit bis 110°: ~ 23 s
- Öltyp: 708L
- Nutzungshäufigkeit: halbintensiv
- Betriebstemperatur: -20 ÷ +80 °C
- Schutzart: IP 67

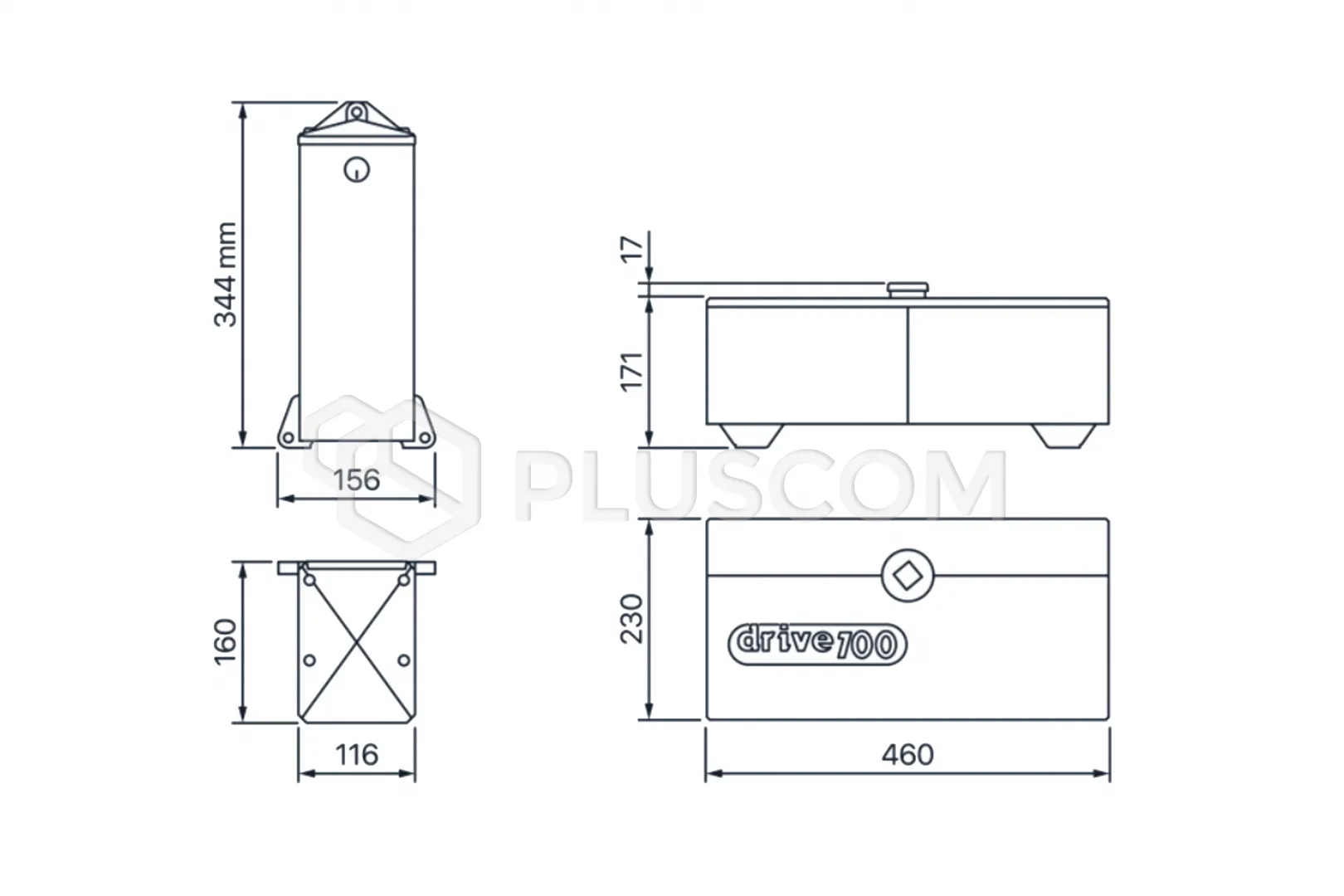

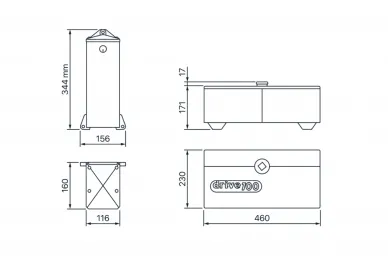

- Abmessungen:
- Aktuator: 188 x 230 x 460 mm

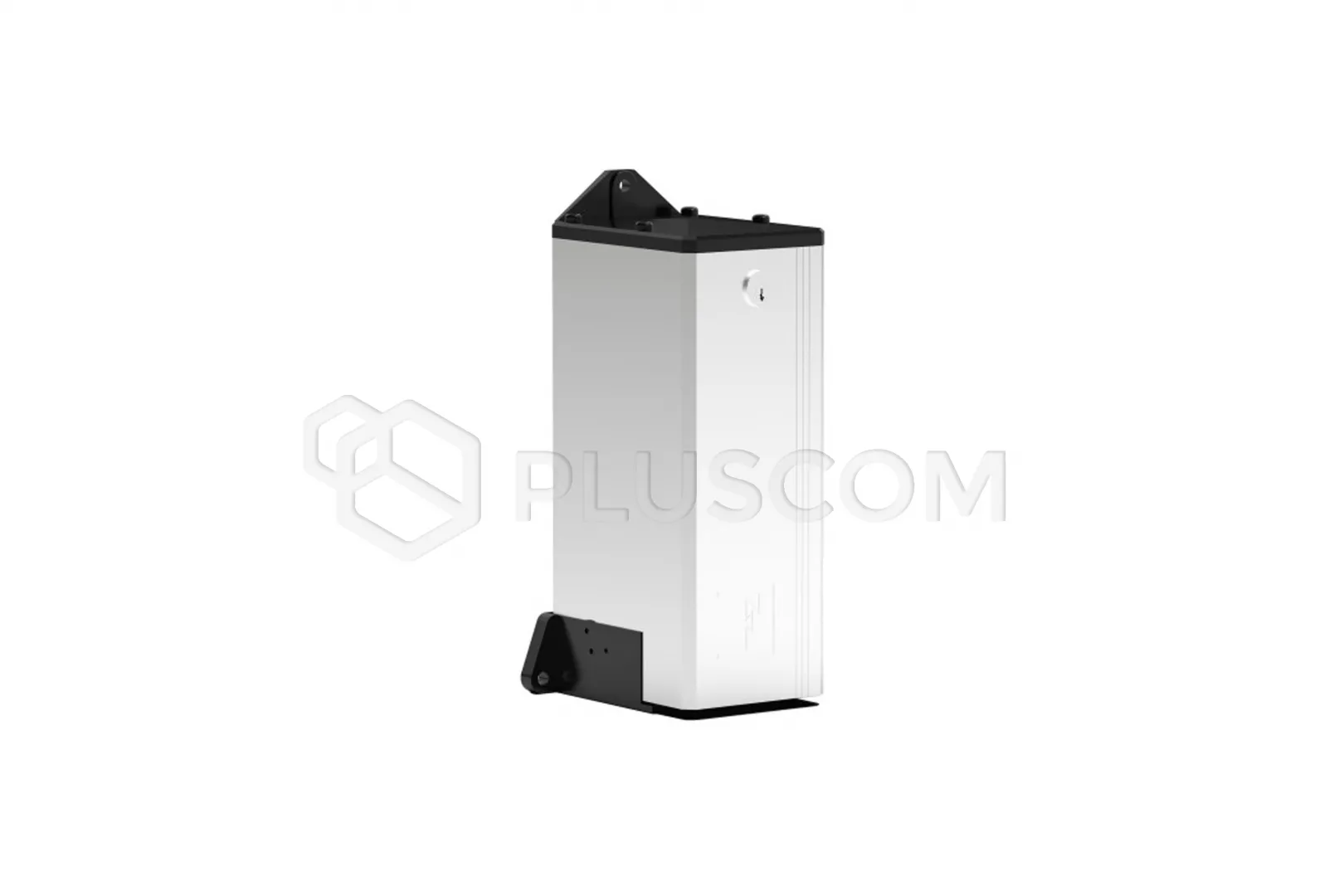

- Steuereinheit: 156 x 344 x 160 mm
- Statisches Gewicht Motor-Pumpe: 8 kg
- Gewicht des Antriebs und des Zubehörs: 16 kg
