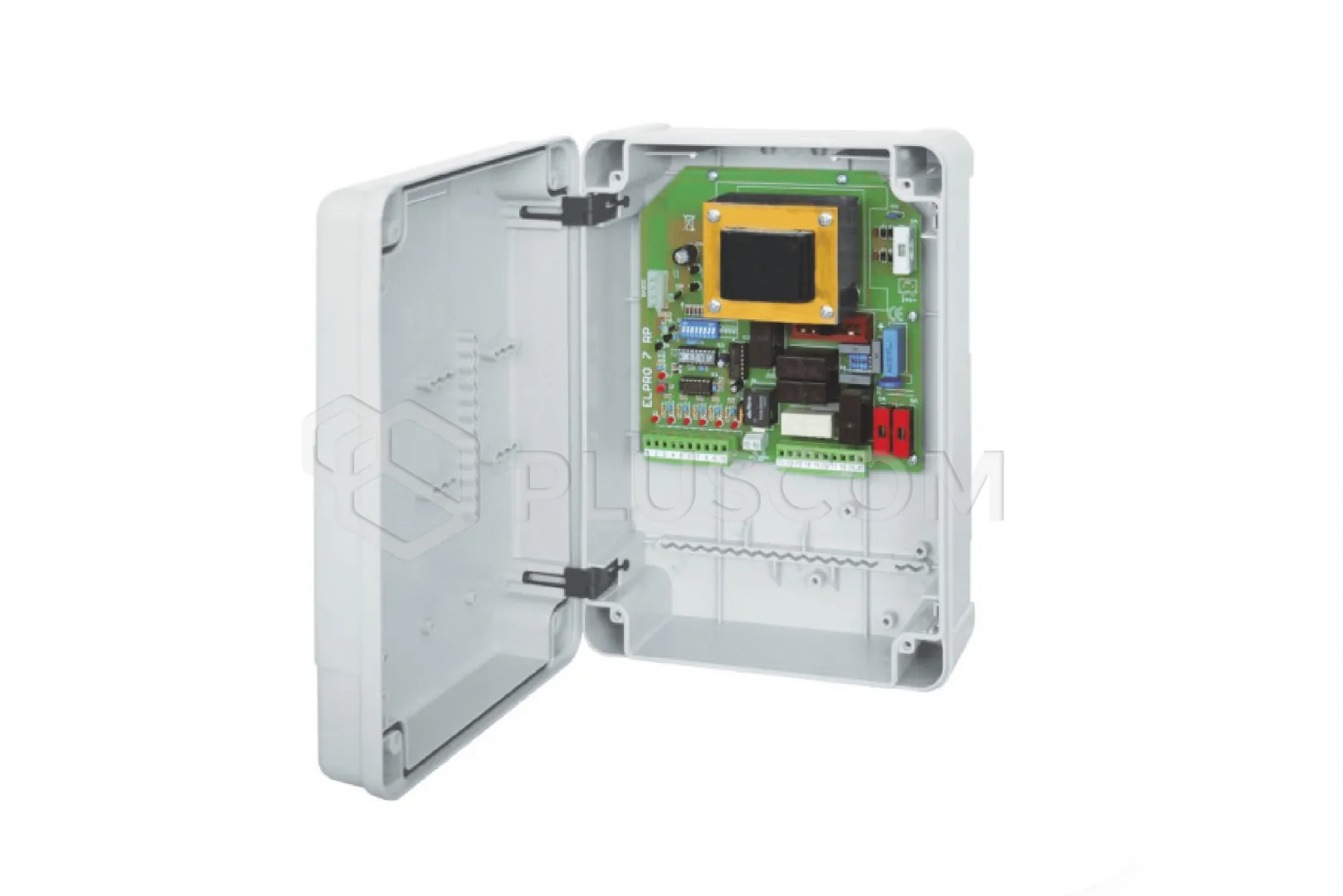

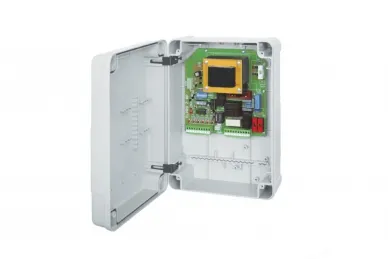

Fadini 6610L Steuerzentrale ELPRO 7 RP für zwei Antriebe NUPI 66 230V 1PH
FUNKTIONSPRINZIP
Automatikmodus, Halbautomatikmodus, Schritt-für-Schritt-Modus, Torfunktion und Blinklicht vor dem Öffnen des Tors.
GRUNDLEGENDE FUNKTIONEN
Vereinfachte Programmierung mit einer Taste: Drehmomentbegrenzer, Stromversorgung des Elektroschlosses, Eingang für Funkempfänger, Anschluss für Fotozelle, Tastenfeld zum Öffnen/Stoppen/Schließen, grüne/rote Diagnose-LEDs zur einfachen Überprüfung des Automatisierungsstatus, Sicherungen für Unter- und Überspannung, Zeitspeicher. Abmessungen des Gehäuses 210 x 295 x 110 mm. Schutzart IP 64. Betriebstemperatur -20 °C bis +55 °C.
Die Steuerzentralen werden vollständig in den Werken von Meccanica Fadini entwickelt und hergestellt.
Sie entsprechen den geltenden Normen und Richtlinien zur elektromagnetischen Verträglichkeit und erfüllen die Anforderungen aller Arten von Anlagen: Flügeltore, Schiebetore, automatische Schranken, Türen, Doppelflügeltore, Einflügeltore oder Klapptore sowie hydraulische Ausfahrpfosten.
Jede ELPRO-Steuerzentrale verfügt über eine eigene Logik, die an den jeweiligen Antriebstyp angepasst ist. Einfache Programmierung verschiedener Funktionen.
Alle Platinen sind mit einem Anschluss für Fadini-Funkempfänger ausgestattet.
Um eine Türverriegelung am Kunststoffgehäuse zu erhalten, kann ein mit einem Hebel ausgestatteter Spannungsunterbrechungsschalter montiert werden.
EIGENSCHAFTEN:
- Dreiphasige Stromversorgung: NEIN
- Funktion der Fotozelle beim Öffnen: JA
- Eingang für zweites Fotozellenpaar: NEIN
- Spezielle Eingabe für Sicherheitsleiste: NEIN
- Spezieller Eingang für zweite Sicherheitsleiste: NEIN
- Gerät zur Selbstprüfung der Sicherheit der Fotozelle (DSA): NEIN
- Gerät zur Selbstprüfung der Sicherheitskante (DACS): NEIN
- Elektronische Bremse: NEIN
- Speicherung der verbleibenden Motorlaufzeit in unterbrochenen Zyklen: JA
- Sanftanlauf und -auslauf: NEIN
- Kraftregulierung: JA
- RT-Datum: NEIN
- Lernen der Arbeitszeiten mit der Fernbedienung: JA
- Slave-Modus: NEIN
- Elektrisches Schloss: JA
- Schritt-für-Schritt-Modus: JA
- TOTMAN-Modus: NEIN
- Tor-Funktion: JA
- Öffnen für Fußgänger per Fernbedienung: JA
- Änderung der Bewegungsrichtung: NEIN
- Außenuhr: NEIN
- Kontrollleuchte für Torstatus: NEIN
- Anzeige für den Status der Automatik: JA
- Halbautomatischer Modus: JA
- Automatikmodus: JA
- Vorblinken: JA
- Kein Blinken im Stand, Automatikmodus: JA
- Radioanschluss: JA
- Wohnbereich: JA
- Nach dem Foto schließen: NEIN
- Ampeln: NEIN
Technische Daten:
- 1-phasige Stromversorgung: 230 V – 50 Hz
- 3-Phasen-Stromversorgung: -
- Maximale Motorleistung: 500 W
- Ausgang für Zusatzbeleuchtung: -
- Stromversorgung für Zubehör: 24 V – 500 mA
- Ausgang für Torzustandsanzeige: 24 V – 3 W
- DSA-Steuerungsausgang: -
- Ausgang der Warnleuchte: 230 V – 25 W
- Motorlaufzeit: ~ 20 s
- Pausenzeit: automatisch 15 s, max. 90 s
- Verzögerung beim Schließen des Tors: 6 s
- Öffnungszeit für Fußgänger: -
