Fadini 570L Rotierende Fotozellen mit Synchronisationsmöglichkeit, Aufputz ORBITA 57

54,16 EUR enthält 19.00% VAT
Produkt-Code: #36963
Produzent: Fadini
  • Stromversorgung: 2 x 1,5-AAA-Batterie – 12/24 V
  • Reichweite: 6 m (batteriebetrieben)
  • Einstellbereich: 200°
  • Schutzart: IP55
Lieferung und Steuer:
Deutschland VAT: 19.00% ändern
Lieferkosten von:
10,83 EUR
Formen der Bezahlung:

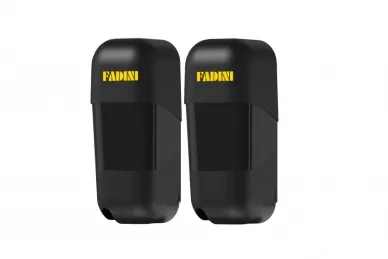

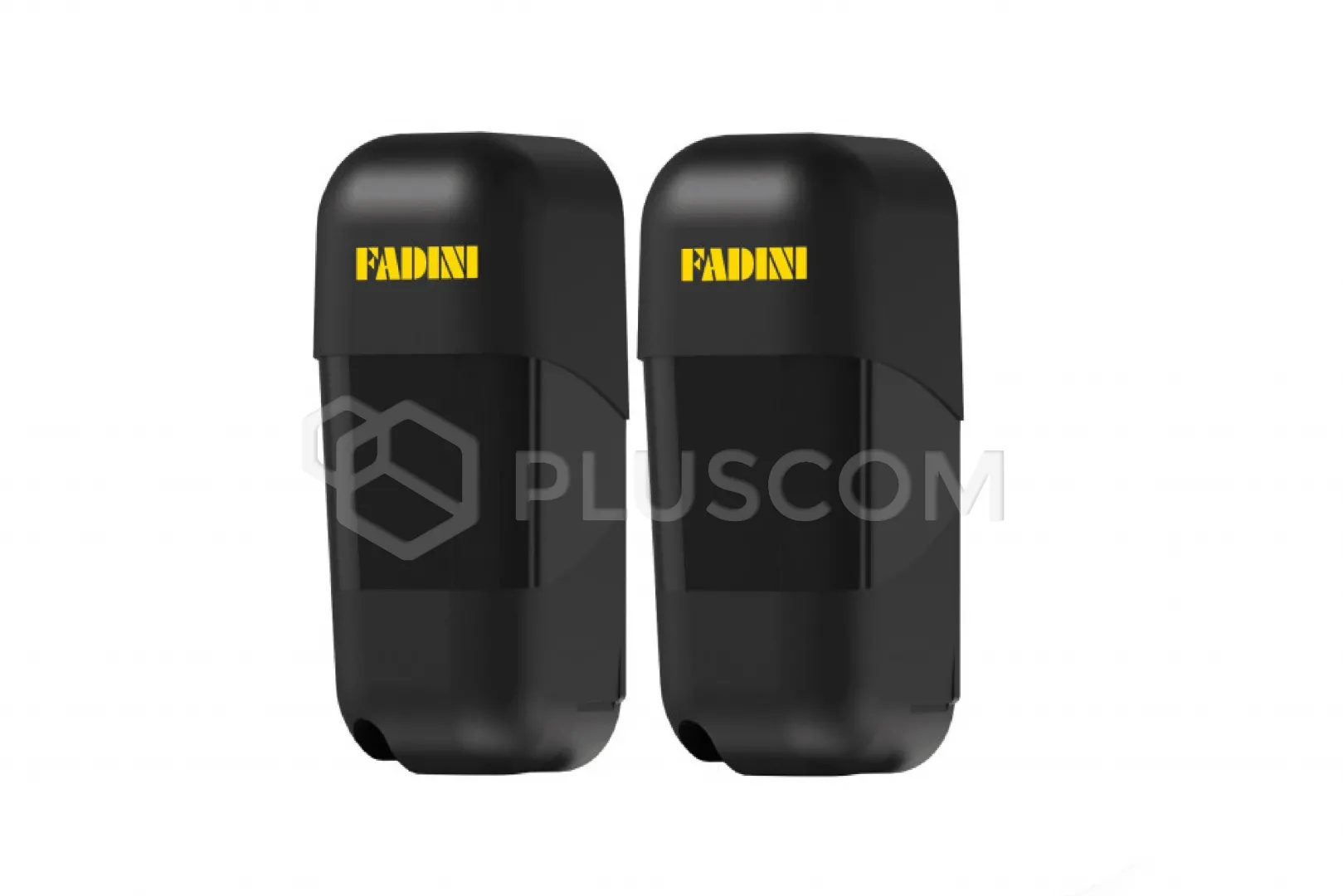

Fadini 570L Rotierende Fotozellen mit Synchronisationsmöglichkeit, Aufputzmontage ORBITA 57


Synchronisierbare Dreh-Lichtschranken für Aufputzmontage ORBITA 57 – Sicherheitsvorrichtung gemäß Norm EN 12453, ausgestattet mit einem Empfänger und einem Sender (kabelgebunden).

IDEAL

Eine Reihe von Lösungen in einer Lichtschranke: Drehung bis zu 200°, kabellos/kabelgebunden, synchronisierbar. Abdeckung aus ABS-Kunststoff mit hoher Witterungsbeständigkeit. Praktisch und schnell zu montieren.

SYNCHRONISIERUNG

Es können bis zu 7 Paare von Fotozellen installiert werden, um eine störungsfreie Schutzbarriere zu schaffen. Möglichkeit der Verbindung mit einer Kantenleiste, wodurch das von der Norm EN 12453 geforderte Sicherheitsniveau erreicht wird.

SICHER

Reichweite 15 m, 6 m bei Batteriebetrieb. Relaisausgang zum Anschluss an eine beliebige Steuerzentrale der ELPRO-Serie oder eine bereits vorhandene Anlage. Versorgungsspannung 12 oder 24 V AC/DC oder 2 AAA-Batterien mit einer Spannung von 1,5 V.

Technische Daten:

  • Stromversorgung: 2x 1,5AAA - 12/24V
  • Stromaufnahme des Senders: 11 mA – 55 μA (batteriebetrieben)
  • Stromverbrauch des Empfängers: 16 mA
  • Schutzart: IP55
  • Betriebstemperatur: -20 °C / +80 °C
  • Reichweite: 6 m (batteriebetrieben), 15 m*
  • Einstellbereich: 200°
  • Belastbarkeit des Relaiskontakts: 1 A/125 VAC – 60 VA
  • Batterielebensdauer: ca. 2 Jahre
  • Empfohlener Kabelquerschnitt: 0,5 mm²
*Die Reichweite verringert sich bei Nebel, Regen oder Staub um ca. 30-50 %.
