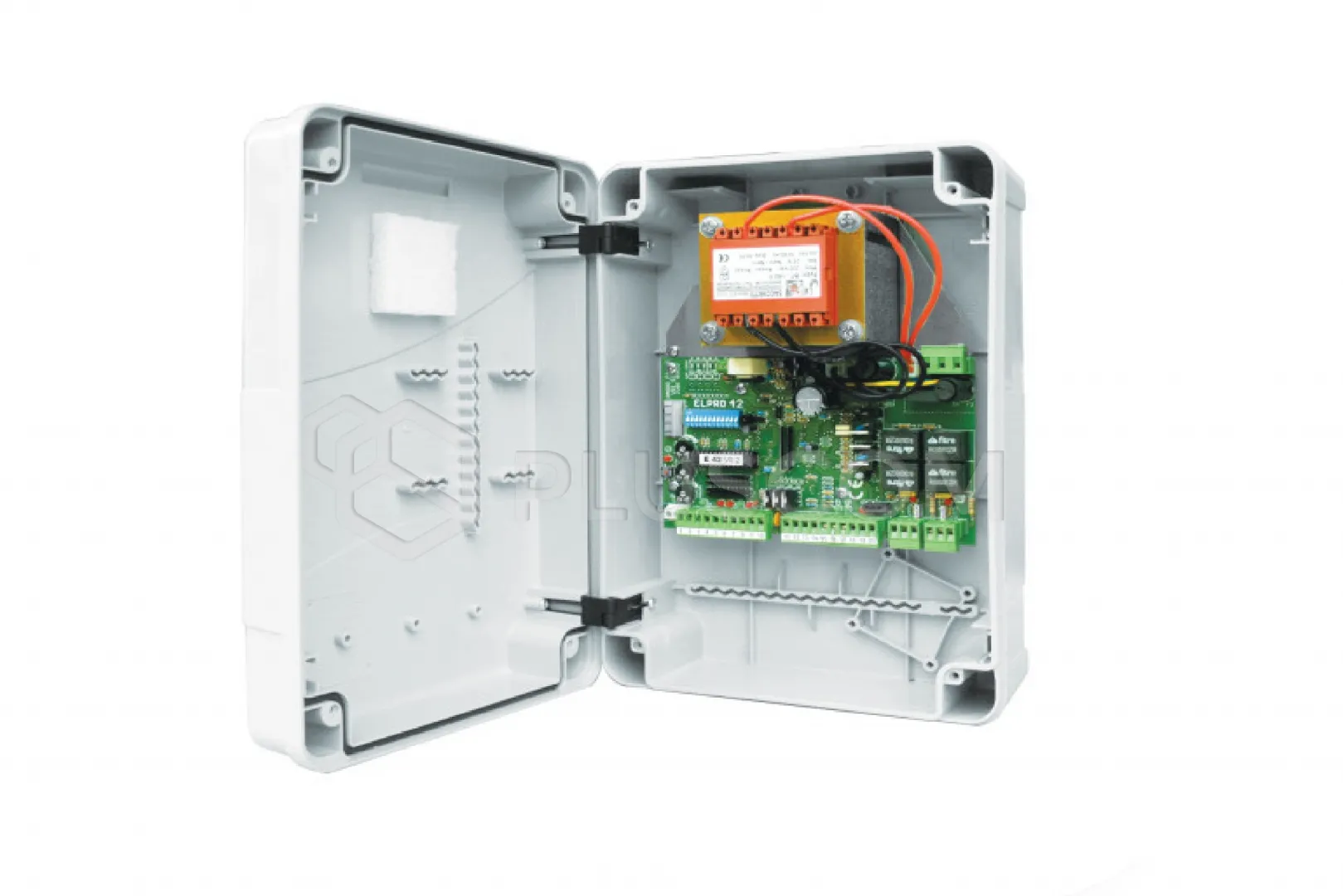

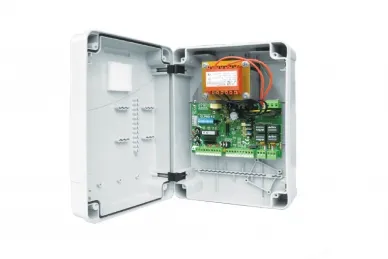

Fadini 4200L Steuerzentrale ELPRO 42 für zwei Antriebe DARDO 424 24V mit Encoder
Steuerzentrale ELPRO 42 für Flügeltore für zwei Antriebe DARDO 424 24V mit Encoder.
FUNKTIONSPRINZIP
Automatikmodus, Halbautomatikmodus, Schritt-für-Schritt-Modus, Schlupftürfunktion, hydraulischer Stoß und Blinken der Lampe vor dem Öffnen des Tors.
GRUNDLEGENDE FUNKTIONEN
Vereinfachte Programmierung mit einer Taste: Betriebszeit, mit oder ohne Verzögerung des Flügels, mit fester Verzögerung beim Öffnen und Schließen. Amperometrische Funktion, Umkehrung der Bewegungsrichtung bei Kollision mit einem Hindernis.
Automatischer Test der Fotozellen (DSA), automatischer Test der Sicherheitskante (DACS), Logiksystem (RT DATA), Eingang für elektrisches Schloss, Eingänge für Sicherheitskontaktleisten, Einstellung von Geschwindigkeit, Kraft und Pause über Trimmer. Eingänge für zwei Antriebe. Möglichkeit zum Anschluss von zwei Akkus 2,6 Ah – 12 V. Abmessungen des Gehäuses: 210 x 295 x 110 mm. Schutzart IP 64. Betriebstemperatur -20 °C bis +55 °C. Stromversorgung: 12-V-Akku.
Die Steuerzentralen werden vollständig in den Werken von Meccanica Fadini entwickelt und hergestellt.
Sie entsprechen den geltenden Normen und Richtlinien zur elektromagnetischen Verträglichkeit und erfüllen die Anforderungen aller Arten von Anlagen: Flügeltore, Schiebetore, automatische Schranken, Türen, Doppelflügeltore, Einflügeltore oder Klapptore sowie hydraulische Schranken.
Jede ELPRO-Steuerzentrale verfügt über eine eigene Logik, die an den jeweiligen Antriebstyp angepasst ist. Einfache Programmierung verschiedener Funktionen.
Alle Platinen sind mit einem Anschluss für Fadini-Funkempfänger ausgestattet.
Um eine Türverriegelung am Kunststoffgehäuse zu erhalten, kann ein mit einem Hebel ausgestatteter Spannungsunterbrechungsschalter montiert werden.
EIGENSCHAFTEN:
- Dreiphasige Stromversorgung: NEIN
- Funktion der Fotozelle beim Öffnen: JA
- Eingang für zweites Fotozellenpaar: JA
- Spezielle Eingabe für Sicherheitsleiste: JA
- Spezieller Eingang für zweite Sicherheitsleiste: JA
- Gerät zur Selbstprüfung der Sicherheit der Fotozelle (DSA): JA
- Gerät zur Selbstprüfung der Sicherheitskante (DACS): JA
- Elektronische Bremse: NEIN
- Speicherung der verbleibenden Motorlaufzeit in unterbrochenen Zyklen: NEIN
- Sanftanlauf und -auslauf: JA
- Kraftregulierung: JA
- RT-Datum: JA
- Einlernen der Betriebszeiten per Fernbedienung: JA
- Slave-Modus: NEIN
- Elektrisches Schloss: JA
- Schritt-für-Schritt-Modus: JA
- TOTMAN-Modus: NEIN
- Tor-Funktion: JA
- Öffnen für Fußgänger per Fernbedienung: JA
- Änderung der Bewegungsrichtung: JA
- Außenuhr: JA
- Kontrollleuchte für Torstatus: JA
- Anzeige für den Status der Automatik: JA
- Halbautomatischer Modus: JA
- Automatikmodus: JA
- Vorblinken: JA
- Kein Blinken im Stand, Automatikmodus: JA
- Radioanschluss: JA
- Wohnbereich: JA
- Nach dem Foto schließen: JA
- Ampeln: NEIN
Technische Daten:
- 1-phasige Stromversorgung: 230 V – 50 Hz
- 3-Phasen-Stromversorgung: -
- Maximale Motorleistung: 200 W
- Ausgang für Zusatzbeleuchtung: 24 V – 50 mA
- Stromversorgung für Zubehör: 24 V – 500 mA
- Ausgang für Torzustandsanzeige: 24 V – 3 W
- DSA-Steuerungsausgang: 24 V – 150 mA
- Ausgang der Warnleuchte: 24 V – 15 W
- Motorbetriebszeit: -
- Pausenzeit: 1 - 120 s
- Verzögerung beim Schließen des Tors: -
- Öffnungszeit für Fußgänger: -
