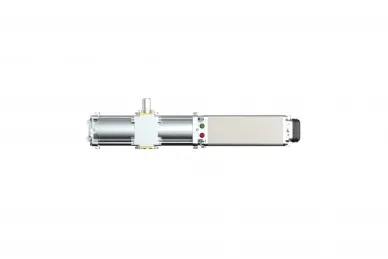

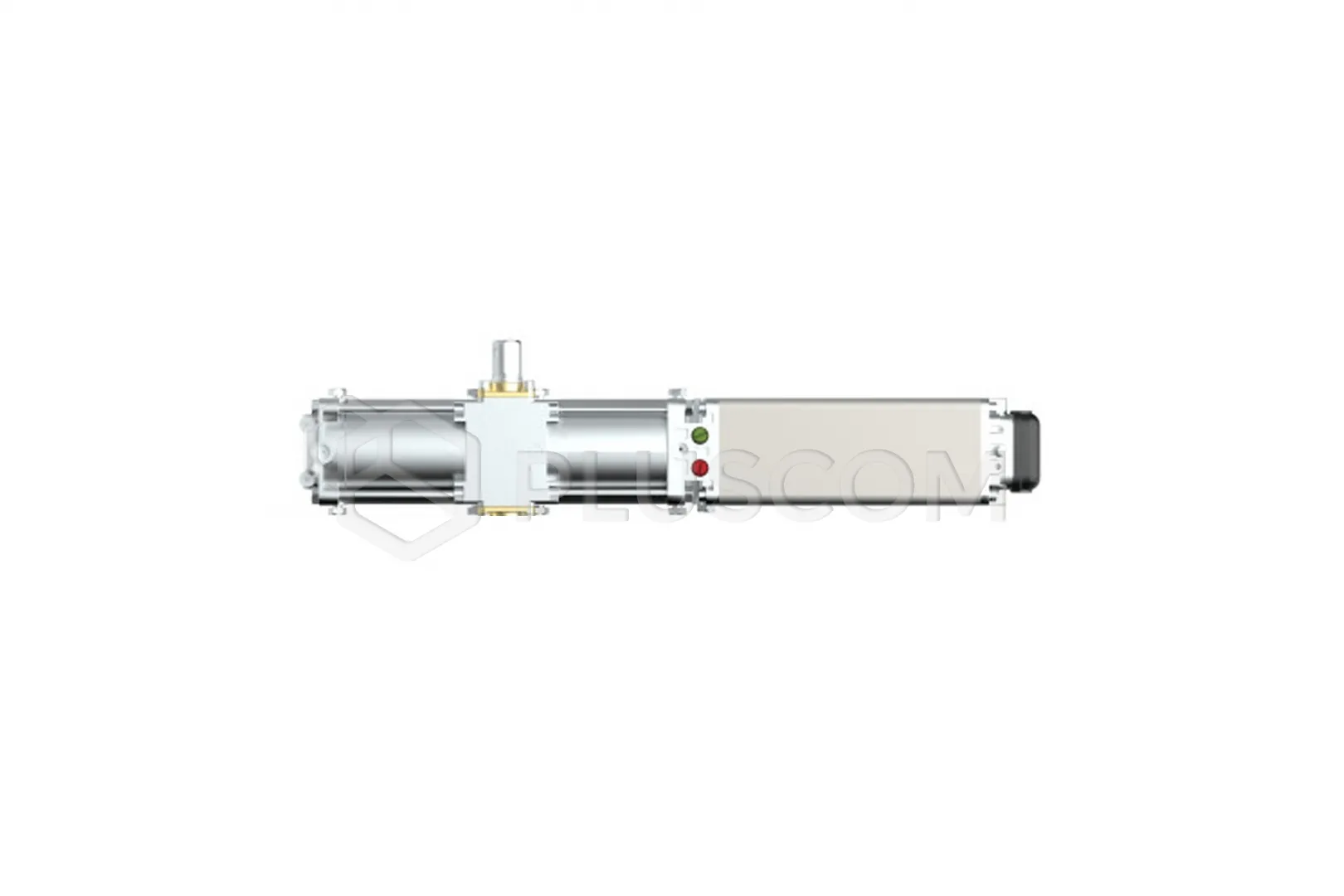

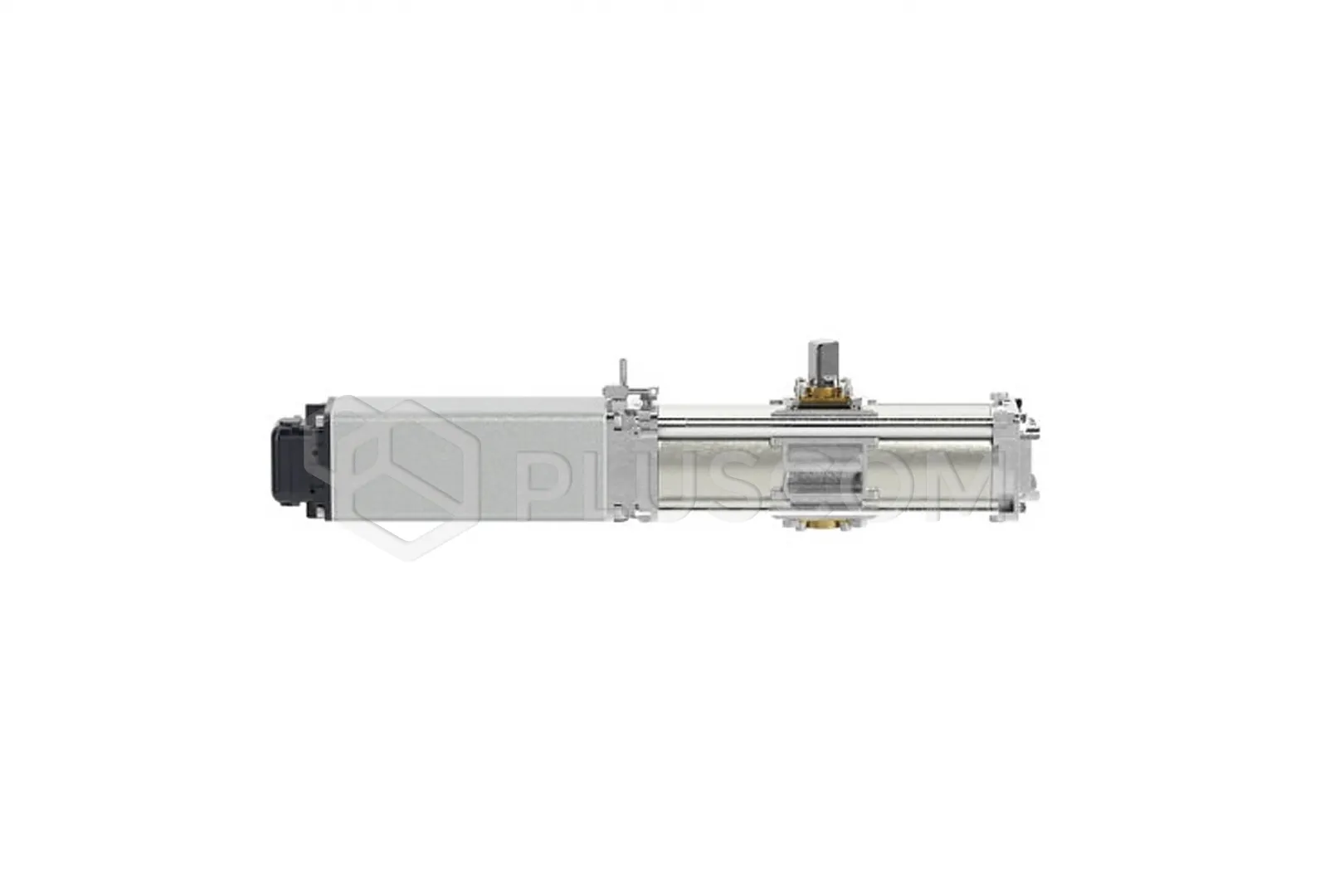

Fadini 394DXL APROLI Rechtsseitiger Hydraulikzylinder für Klapptore
Aproli 394DXL ist ein Öl-Hydraulikantrieb für die Montage an Türen, ausgestattet mit einem Schiebearm aus verzinktem Stahl, zum Öffnen und Schließen von einfachen oder doppelten Falttoren und Industrietüren, die auf Schiebeführungen montiert sind.
Der Antrieb 394DXL ist eine manuelle, rechtsseitige Einheit.
Die Ölhydrauliktechnologie gewährleistet Zuverlässigkeit, sanfte Bewegungen, eine über Druckventile einstellbare Zugkraft und die Möglichkeit der Anpassung an die meisten Türen des angegebenen Typs (max. Gewicht 250 kg).
Der Antrieb lässt sich mit einer Halterung aus verzinktem Stahl leicht montieren und wird mit Spreizschrauben befestigt. Die Antriebseinheit selbst besteht aus verzinktem Stahl und Aluminium und ist so konstruiert, dass sie passt und mit Schrauben befestigt wird.
Die Antriebswelle besteht aus gehärtetem Stahl, um Zuverlässigkeit und eine längere Lebensdauer zu gewährleisten. Das Bewegungsarmsystem besteht aus einer Stange, die in ein Rohrgehäuse eingeführt wird, beide aus verzinktem Stahl. Dieser Antrieb ist doppelt gesichert und mit einem hydraulischen Ventil ausgestattet, das die Tür in beide Richtungen verriegelt.
Damit der Aproli 394DXL elektrisch betrieben werden kann, muss eine elektronische Steuerplatine vom Typ Elpro 27 angeschlossen und an einem geschützten Ort platziert werden, damit alle voreingestellten Vorgänge im automatischen oder halbautomatischen Modus ausgeführt werden können.
Es kann eine Reihe von Zubehörteilen angeschlossen werden, um Sicherheit und ordnungsgemäßen Betrieb zu gewährleisten und diesen Antrieb in eine äußerst vielseitige Einheit zu verwandeln, die sowohl öffentlichen als auch privaten Anforderungen gerecht wird.
Die Einstellung des Drucks auf Minimal- und Maximalwerte sowie die manuelle Entlastung sind dank eines Ventilsystems möglich.
TECHNISCHE DATEN:
- Stromversorgung: 230 V AC
- Leistungsaufnahme: 250 W
- Stromaufnahme: 1,2A
- Leistung: 0,24 – 0,33 kW – PS
- Öffnungs-/Schließzeit: ~ 23 s
- Max. Drehmoment: 196,2 Nm
- Max. Drehung der Welle: 205°
- Maximales Gewicht eines zweiflügeligen Tors: 250 kg
- Öltyp 708L
- Betriebstemperatur: -20 ÷ +80 °C
- Schutzart IP 67
- Abmessungen: 160 x 670 x 88 mm
- Statisches Gewicht des Bedieners: 10,5 kg
- Nutzungshäufigkeit intensiv
