Fadini 3518L Steuerzentrale ELPRO 35M für einen Antrieb BART 350 Master 24V mit Encoder

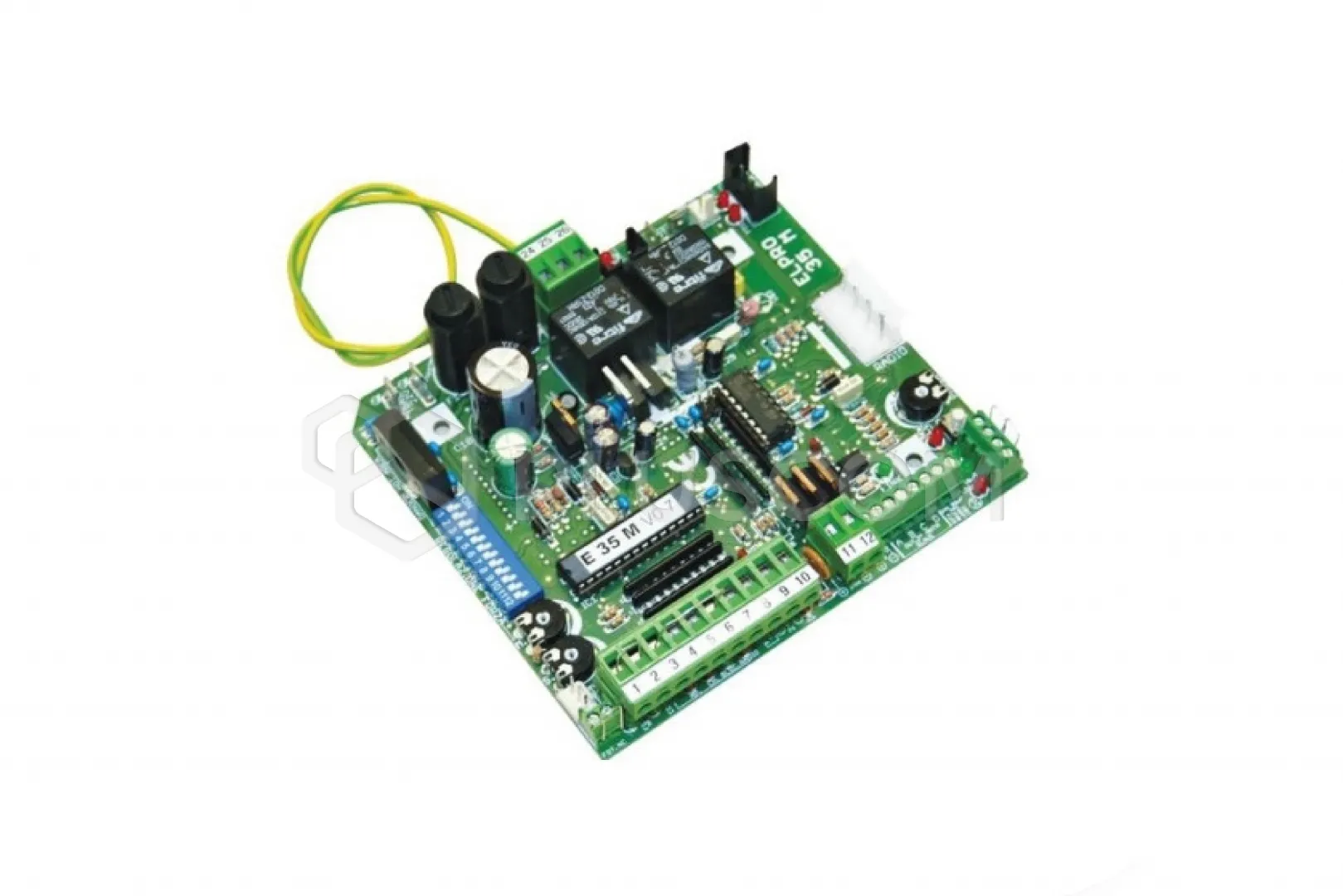

Steuerzentrale ELPRO 35M für einen Antrieb BART 350 Master 24V mit Encoder
FUNKTIONSPRINZIP
Automatikmodus, Halbautomatikmodus, Schritt-für-Schritt-Modus, Toröffnerfunktion und Blinklicht vor dem Öffnen des Tors.
GRUNDLEGENDE FUNKTIONEN
Vereinfachte Programmierung mit einer Taste: Laufsteuerung mit Selbstlernfunktion, Verlangsamung, Umkehrung der Bewegungsrichtung bei Kollision mit einem Hindernis, geeignet für den Anschluss an ELPRO 35S, Slave.
Intuitive Einstellung über Trimmer und DIP-Schalter, grüne/rote Diagnose-LEDs zur einfachen Beurteilung des Zustands der Automatik. Automatischer Test der Fotozellen (DSA), automatischer Test der Sicherheitskanten (DACS), Logiksystem (RT DATA). Betriebstemperatur -20 °C +55 °C.
Die Steuergeräte werden vollständig in den Werken von Meccanica Fadini entwickelt und hergestellt.
Sie entsprechen den geltenden Normen und Richtlinien zur elektromagnetischen Verträglichkeit und erfüllen die Anforderungen aller Arten von Anlagen: Flügeltore, Schiebetore, automatische Schranken, Türen, Doppelflügeltore, Einflügeltore oder Klapptore sowie hydraulische Ausfahrpfosten.
Jede ELPRO-Steuerzentrale verfügt über eine eigene Logik, die an den jeweiligen Antriebstyp angepasst ist. Einfache Programmierung verschiedener Funktionen.
Alle Platinen sind mit einem Anschluss für Fadini-Funkempfänger ausgestattet.
Um eine Türverriegelung am Kunststoffgehäuse zu erhalten, kann ein mit einem Hebel ausgestatteter Spannungsunterbrechungsschalter montiert werden.
EIGENSCHAFTEN:
- Dreiphasige Stromversorgung: NEIN
- Funktion der Fotozelle beim Öffnen: JA
- Eingang für zweites Fotozellenpaar: JA
- Spezielle Eingänge für Sicherheitsleisten: JA
- Spezieller Eingang für zweite Sicherheitsleiste: JA
- Gerät zur Selbstprüfung der Sicherheit der Fotozelle (DSA): JA
- Gerät zur Selbstprüfung der Sicherheitskante (DACS): JA
- Elektronische Bremse: NEIN
- Speicherung der verbleibenden Motorlaufzeit in unterbrochenen Zyklen: NEIN
- Sanftes Anlaufen und Abbremsen: JA
- Kraftregulierung: JA
- RT-Datum: JA
- Einlernen der Betriebszeiten per Fernbedienung: JA
- Slave-Modus: JA
- Elektrisches Schloss: NEIN
- Schritt-für-Schritt-Modus: JA
- TOTMAN-Modus: NEIN
- Tor-Funktion: JA
- Öffnen für Fußgänger per Fernbedienung: JA
- Änderung der Bewegungsrichtung: NEIN
- Außenuhr: JA
- Kontrollleuchte für Torstatus: JA
- Anzeige für den Status der Automatik: JA
- Halbautomatischer Modus: JA
- Automatikmodus: JA
- Vorblinken: JA
- Kein Blinken im Stand, Automatikmodus: JA
- Radioanschluss: JA
- Wohnbereich: JA
- Nach dem Foto schließen: JA
- Ampeln: NEIN
Technische Daten:
- 1-phasige Stromversorgung: 230 V – 50 Hz
- 3-Phasen-Stromversorgung: -
- Maximale Motorleistung: 200 W
- Ausgang für Zusatzbeleuchtung: 24 V – 50 mA
- Stromversorgung für Zubehör: 24 V – 500 mA
- Ausgang für Torzustandsanzeige: 24 V – 1 W
- DSA-Steuerungsausgang: 24 V
- Ausgang der Warnleuchte: 24 V
- Motorbetriebszeit: -
- Pausenzeit: 1 - 120 s
- Verzögerung beim Schließen des Tors: -
- Öffnungszeit für Fußgänger: -
