Elmes STB230VM2 Motorische Steuerung für ein- und zweiflügelige Tore 230V

71,70 EUR enthält 19.00% VAT
Sofort verfügbar. Wir liefern Morgen!
Lieferfrist: 3 - 5 tage
Produkt-Code: #13571
Produzent: Elmes
  • AC 230V-Motoren mit jeweils max. 500W
  • 4 Betriebsarten, automatische Abschaltung
  • Warnlampenausgang
  • zusätzlicher Ausgang OUT2 Typ NC/NO
  • Bedienung von bis zu 448 ELMES-Fernbedienungen

Lieferung und Steuer:
Deutschland VAT: 19.00% ändern
Lieferkosten von:
10,84 EUR

Formen der Bezahlung:

Ergänzende Produkte: Ergänzende Produkte
Elmes DWB100HT Zwei-Kanal-Fernbedienung Elmes UMB100HT Einkanalige Fernsteuerung Elmes CH4HT Vier-Kanal-Fernbedienung

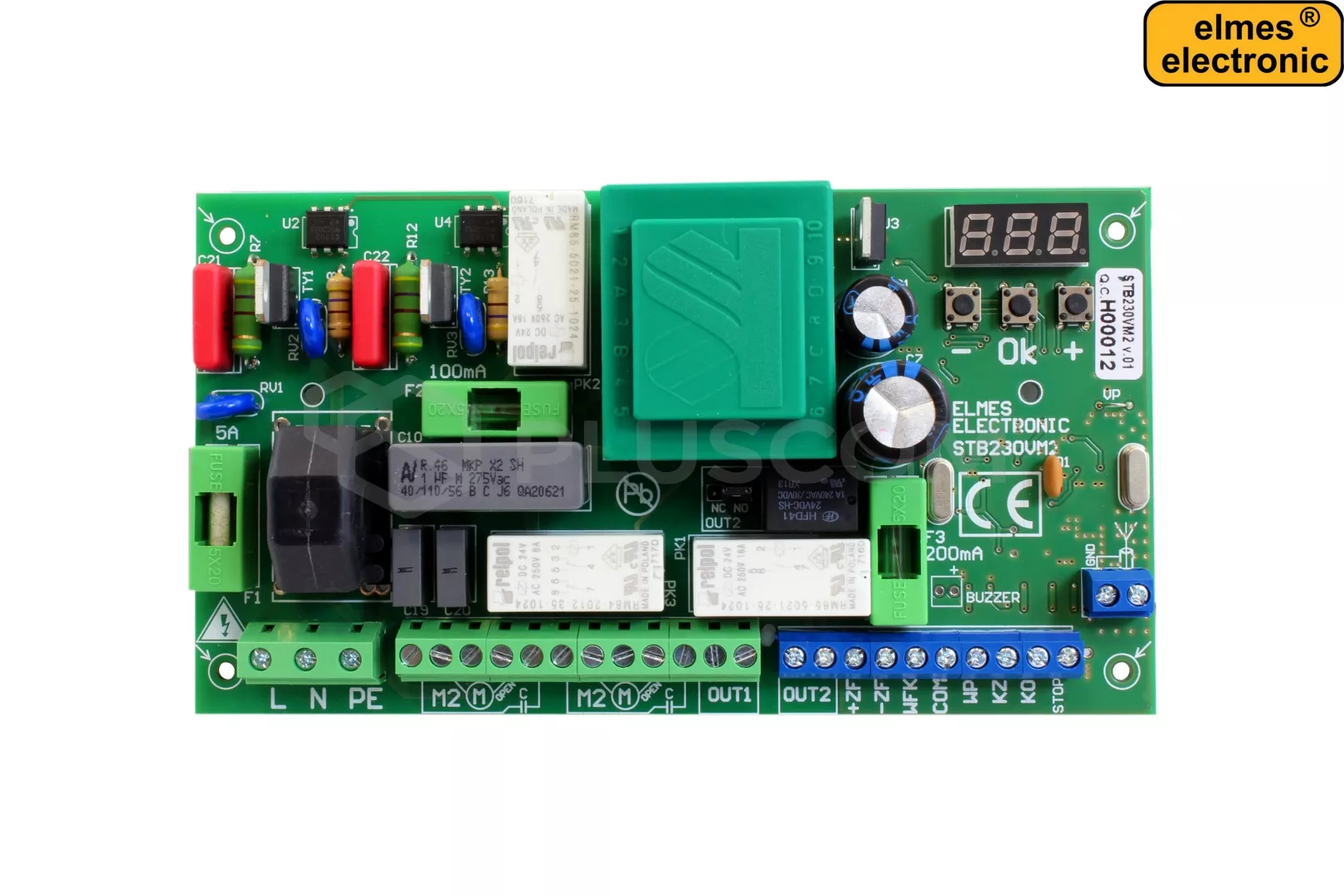

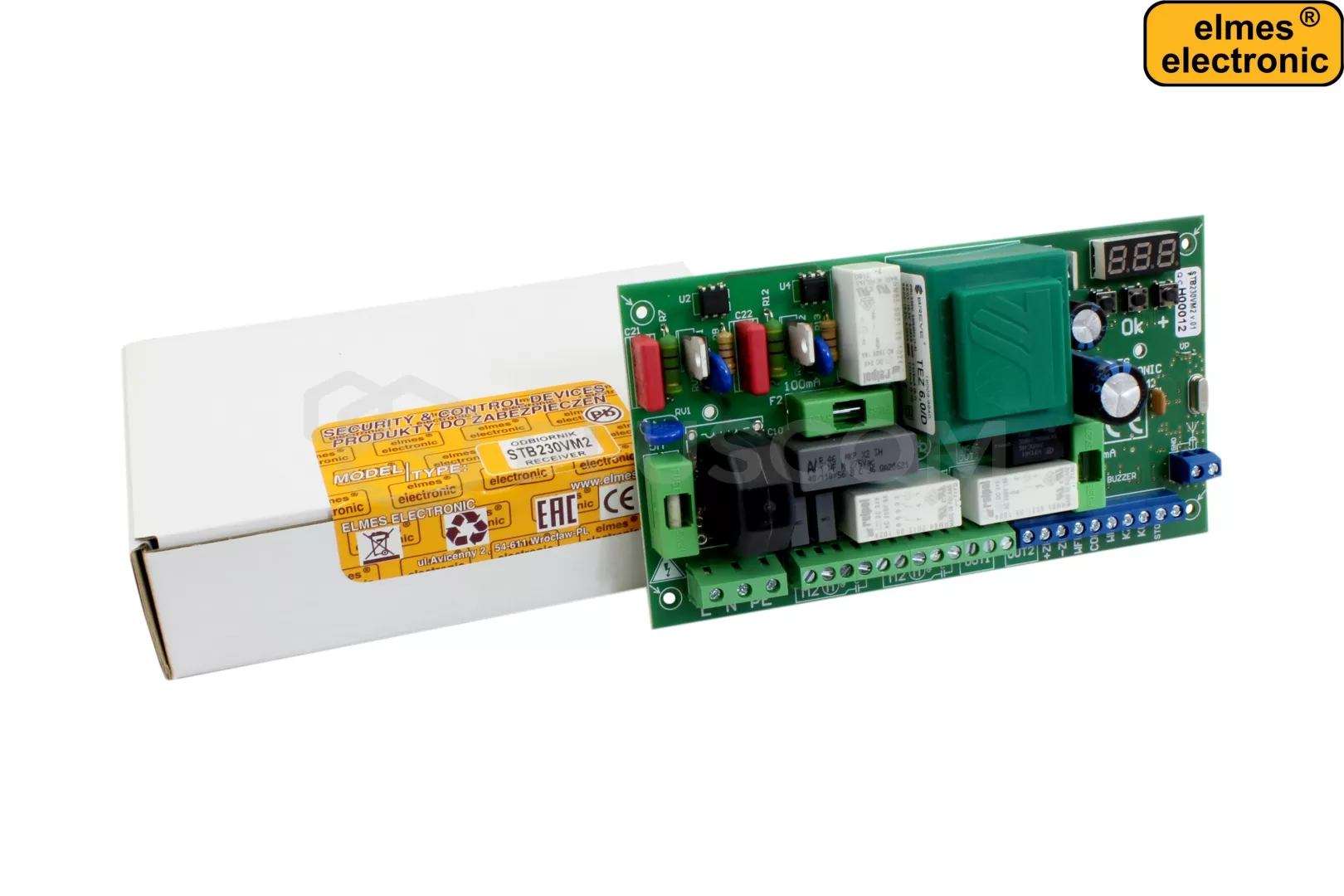

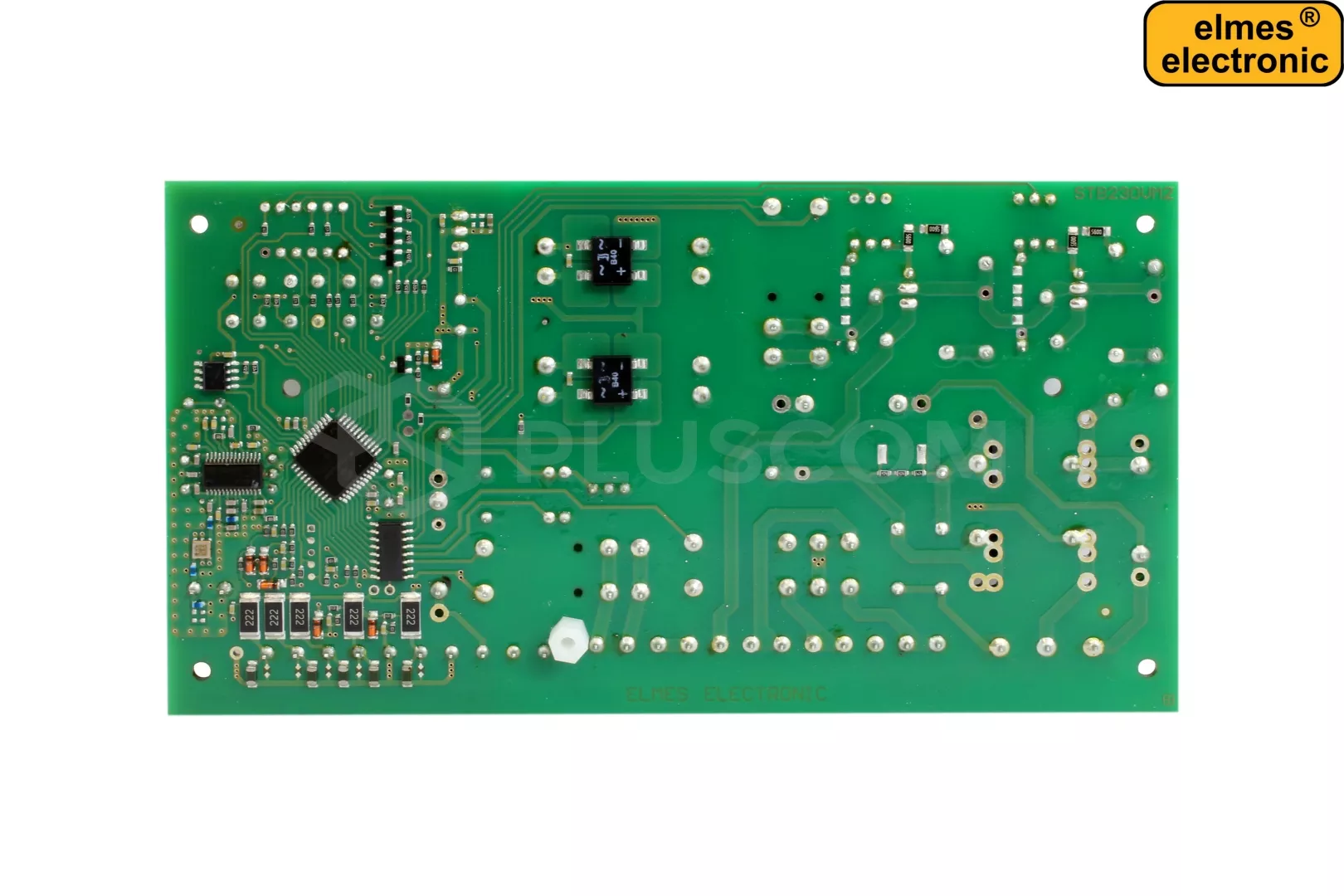

ELMES STB230VM2 Steuerung für ein-/zweiflügelige Tore für 230V AC Motoren mit Kraftregelung


Die Steuereinheit ELMES STB230VM2 ist für die Automatisierung von ein- oder zweiflügeligen Toren mit AC 230V-Motoren mit je max. 500WDas Gerät ist eine kostengünstige Alternative zur Steuerung des Torbetriebs.
Es führt viele nützliche Funktionen aus:
  • Zusammenarbeit mit bis zu 448 Fernbedienungen (ELMES 433MHz Code-Wechsel-Fernbedienungen)
  • Betriebsarten:
    • Standard (manuell) - jeder Druck auf die Taste der Fernbedienung öffnet/schließt die Tür, nach dem Öffnen schließt die Tür nicht automatisch
    • mit Selbsteinzug - nach dem Drücken einer Taste startet das Tor den Zyklus ÖFFNEN - PAUSE - SCHLIESSEN, durch Drücken der Fernbedienungstaste während der PAUSE wird der Zyklus gestoppt, durch erneutes Drücken wird der Zyklus SCHLIESSEN gestartet
    • Parkhaus 1
    • Parkplatz 2 (mit Haltemöglichkeit)
  • Wicket-FunktionÖffnung von nur einem Flügel
  • automatisches Schließen nach Ablauf der programmierten PAUSE-Zeit (1-255s)
  • Zusammenarbeit mit klassischen Lichtschranken vom Typ NC
  • Sicherheitsfunktionen
    • automatische Öffnung der Tür bei Verletzung der Lichtschranken beim Schließen
    • Sicherheitseingang STOP zur Blockierung der Bewegung in beide Richtungen
    • Ausgang für Warnlampe
  • Zusammenarbeit mit Endschaltern vom Typ NO/NC
  • zusätzlicher Relaisausgang OUT2 NC/NO-Typ zur Steuerung der Elektroverriegelung des Tores, es ist möglich, den Zustand des Tores unabhängig mit Hilfe einer Fernbedienungstaste zu steuern
  • unabhängige Kraftkontrolle für beide Torflügel
PROGRAMMIERUNG
Die Konfiguration der Steuerung erfolgt über drei Tasten (+, -, OK) und die LED-Anzeige auf der Geräteplatine. Der gesamte Vorgang ist nicht kompliziert. Nach Drücken der OK-Taste gelangen wir in das Menü, in dem wir mit den +/- Tasten navigieren:
  • hochladen/löschen der fernbedienung
  • Einstellen von Leistung und Laufzeit der Motoren, Pausenzeit, Einschalten der Lampe
  • Einstellung der Ausgangszeit von OUT2
  • Aktivierung der Funktion:
    • Pforte
    • Betriebsarten der Lichtschranke
    • Betriebsart der Leuchte
INSTALLATION
Das Steuergerät sollte in einem dichten, vorzugsweise luftdichten Gehäuse so installiert werden, dass es vor Wasser und anderen Witterungseinflüssen geschützt ist. Um die Reichweite der Fernbedienung zu erhöhen, kann eine zusätzliche Antenne über ein Koaxialkabel angeschlossen werden.

TECHNISCHE PARAMETER
  • Stromversorgung: AC 230V Leistungsaufnahme maximal 6VA, im Leerlauf (ohne Fotozelle): 2,5VA
  • maximale Leistung des Flügelmotors: 500W + 500W
  • Ausgang OUT1 pro Lampe: stromlos, NO, galvanisch getrennt, Belastbarkeit: 16A/250VAC, Aktivierungszeit: von 1s bis 999s
  • Ausgang OUT2 Typ NO/NC - über Jumper umschaltbar, stromlos, galvanisch getrennt, Belastbarkeit: 1A/240VAC/30VDC; Aktivierungszeit im monostabilen Modus: von 0,5 s bis 127 s oder im bistabilen Modus
  • Stromausgang der Fotozelle: 24VDC, maximal 150mA, abgesichert durch eine Sicherung
  • Fotozelleneingang Typ NC (normal geschlossen)
  • Sicherheitseingang STOPP Typ NC (Öffner)
  • Eingänge für Endschalter Typ NC (Öffner) oder NO (Schließer)
  • Motorlaufzeit: von 1s bis 255s, gemeinsam für Schließen und Öffnen
  • PAUSENZEIT: 1s bis 255s
  • Superheterodyn-Empfänger im 433,92-MHz-Band
  • Betriebstemperaturbereich: - 20°C...+50°C
  • Abmessungen (d/s/w): 165x90x45xmm
  • Abstand der 4 Befestigungslöcher ø=3mm: 153x75mm
