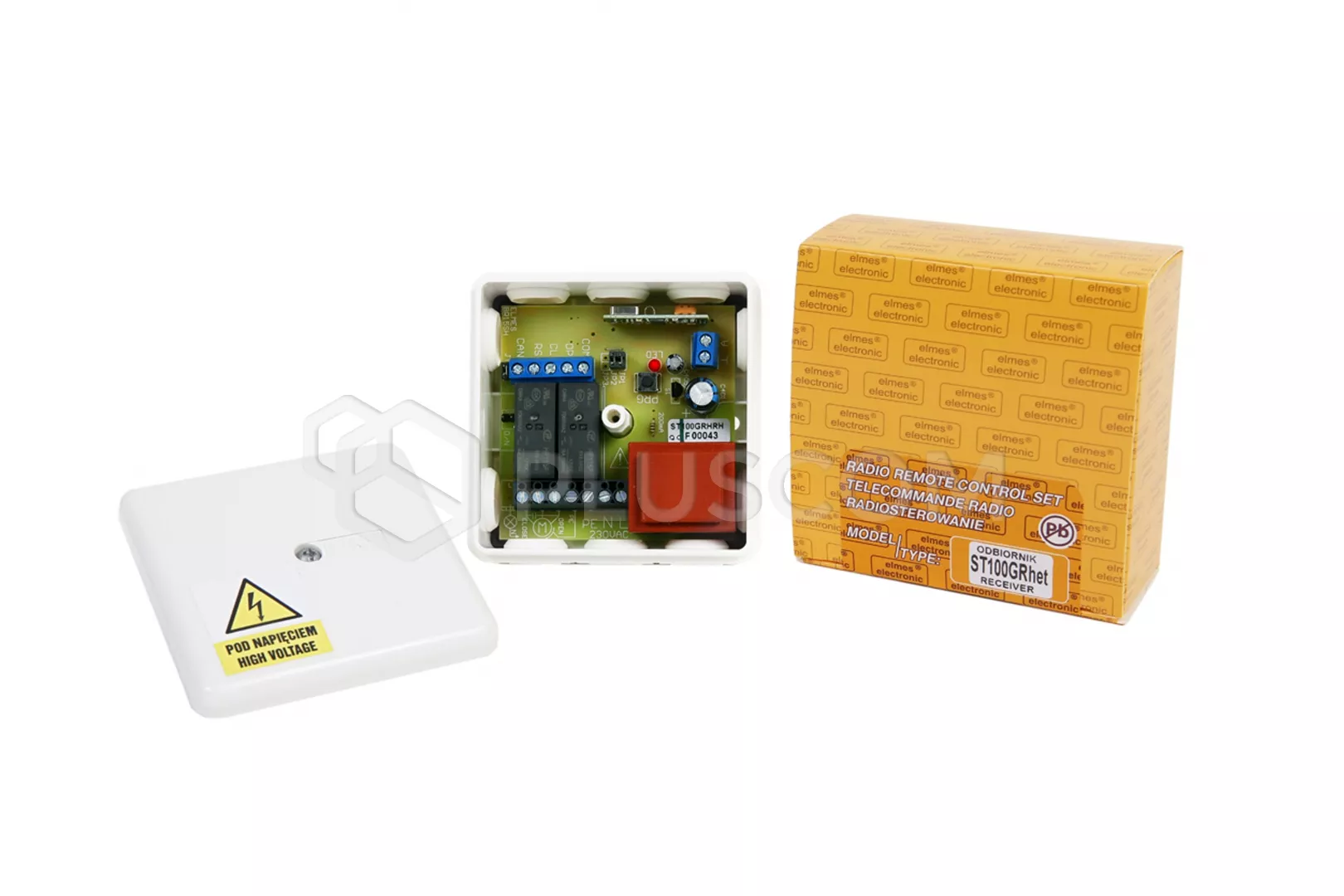

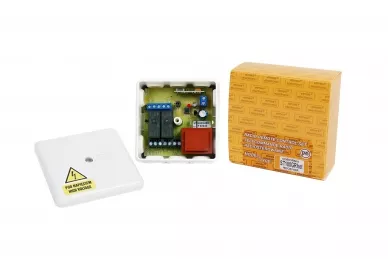

Elmes ST100GR Rollladensteuerung mit Gruppensteuerungsfunktion

Die Steuerung ist für die Steuerung eines einzelnen Rollladens oder einer Gruppe von Rollläden ausgelegt. Sie verfügt über einen eingebauten Funkempfänger und ein serielles CAN-Übertragungssystem, mit dem sich mehrere Steuerungen über einen gemeinsamen Zweidraht-Bus verbinden lassen.
Auf diese Weise kann ein komplexes Rollladensystem im Gebäude aufgebaut werden, mit Schaltern, die alle Rollläden, eine Gruppe von Rollläden in einem bestimmten Raum sowie jeden Rollladen einzeln steuern. Sowohl eine Gruppe als auch ein einzelner Rollladen kann über einen Wandschalter oder eine Fernbedienung gesteuert werden.

Steuerung eines einzelnen Rollladens
Die Steuerung steuert den Betrieb eines einzelnen Rollladenmotors. Der Motor kann über eine Fernbedienung oder einen fest verdrahteten Schalter gesteuert werden.

Steuerung einer Gruppe von Rollläden (nur wenn die Steuerungen über einen 2-Draht-CAN-Bus verbunden sind)
Jede Steuerung steuert nicht nur ihren eigenen Rollladen, sondern kann auch als Gruppensteuerung ausgewählt werden und eine Gruppe von bis zu 42 Rollläden steuern. In diesem Fall ermöglicht ein zusätzliches Paar fest verdrahteter Schalter oder eine Fernbedienung die Steuerung einer Gruppe von Rollläden in einer sequentiellen Weise, d.h. mit einer Pause von 0,5 s zwischen der Aktivierung des nächsten Rollladens.

TECHNISCHE DATEN:

• variabler Code KEELOQ
• Stromversorgung des Reglers: 230VAC, 2VA
• Motorausgänge: Relais, 2 x NO, max. 16A/250VAC
• Verwenden Sie für Rollläden mit eingebauten Endschaltern nur Induktionsmotoren; verwenden Sie keine Kommutatormotoren, da diese Funkstörungen erzeugen, die die Reichweite von Funkfernbedienungen einschränken
• Maximale CAN-Bus-Länge bei Verwendung von Twisted Pair: 500m
• maximale Anzahl der an den CAN-Bus angeschlossenen Steuerungen: 64
• maximale Anzahl von Reglern in einer Gruppe: 42
• maximale Anzahl von Fernbedienungen im Speicher eines Steuergeräts: 12 (Option 112)
• Einschalten der nachfolgenden Steuergeräte einer Gruppe alle 0,5 s in der Reihenfolge der Programmierung
• Haltezeit der Relaisausgänge: 1s ÷ 4 h, gemeinsam für Schließen und Öffnen
• Außenabmessungen: 110x90x47mm
• Zusammenarbeit mit Fernbedienungen: UMB100H, AN200H, DWB100H, DW200H, CH4H, CH4H200, CH8H200, CH32HT
