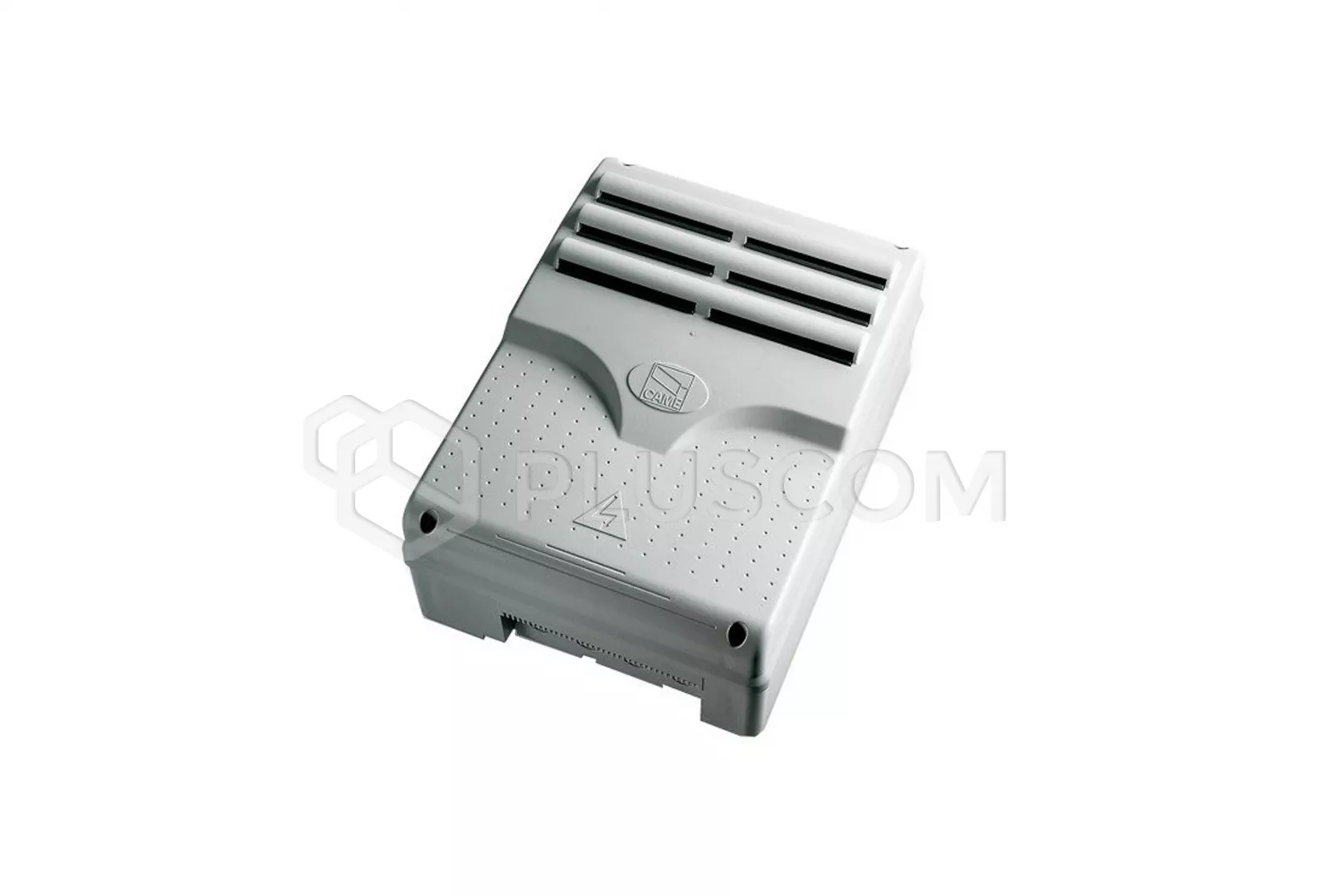

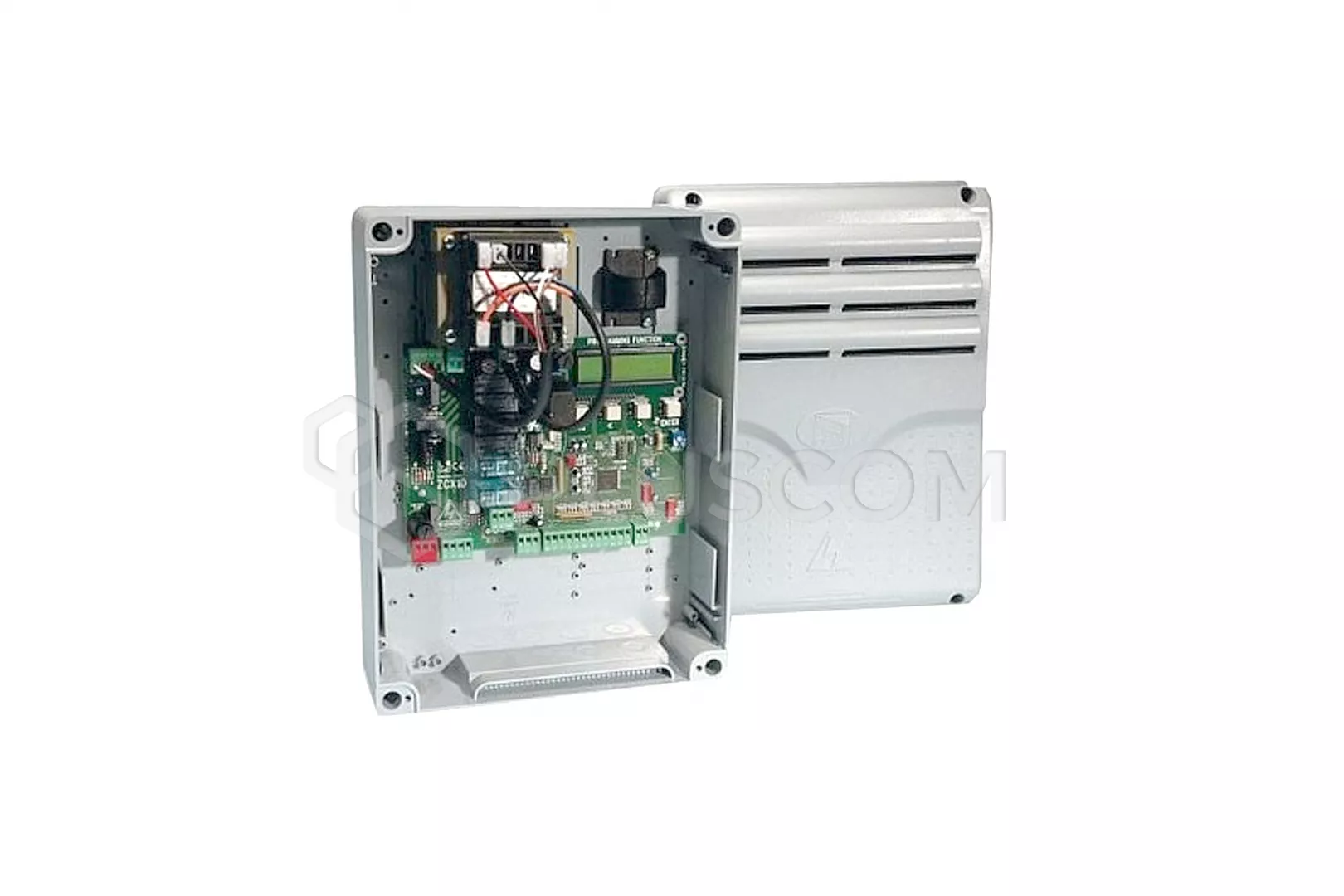

Came ZM3E Steuergerät für 2-flügelige Tore

CAME ZM3E Steuergerät für 2-flügelige Tore mit Display

Das Steuergerät ZM3E für zweiflügelige Tore bietet eine Reihe von Lösungen und Funktionen, die an die spezifischen Anforderungen der Benutzer angepasst sind. Sie ist mit einem Zweikanal-Funkdecoder ausgestattet und wird mit 230V AC versorgt.
Sie ermöglicht die Erweiterung der Anlage mit dem notwendigen Kontroll- und Sicherheitszubehör wie Lichtschranken, Warnlicht, Elektroschloss, Frequenzkarte, Antenne oder Fernbedienungen. Die Gesamtleistung des Zubehörs darf 35 W nicht überschreiten.
Das ZM3E verfügt über einen Eingang für zwei Reihen von Lichtschranken und einen Ausgang für einen elektrischen Türöffner. Alle Anschlüsse sind durch Sicherungen geschützt.

KONTROLLFUNKTIONEN DER STEUEREINHEIT

• vollständige Öffnung eines Flügels
• Funktion der Pforte
• Nur-Zu-Taster
• Taste OPEN - STOP - CLOSE - STOP
• Taste OPEN - CLOSE - RETURN
• Verzögerung des ersten Flügels beim Öffnen
• Einrasten des zweiten Flügels beim Schließen (einstellbar)

SICHERHEITSFUNKTIONEN DER STEUEREINHEIT

• Selbstdiagnose der Sicherheitseinrichtungen
• Vorblinken der Lampe
• Wiedereröffnung beim Schließen
• erneutes Schließen während des Öffnens
• STOP-Taste
• Stoppen der Tür in Bewegung zweite Fotozellenlinie aktiv
• Hinderniserkennung durch Sicherheitseinrichtungen bei stehendem Tor

TECHNISCHE DATEN

• Stromversorgung: 230 V 50/60 Hz
• Maximale Leistung: 750 W
• Stromverbrauch im Ruhezustand: 4.7W
• Maximale Gesamtleistung des mit 24 V versorgten Zubehörs: 35 W
• Sicherungen:
• • Elektronische Platinen (Netzversorgung): 5A-F
  • Steuerplatine: 1 A-F
  • Zubehör: 1.6 A-F
  • Elektrisches Schloss: 3.15A-F
• Gehäusematerial: ABS
• Schutzklasse: IP54
• Betriebstemperatur: -20°C ~ 55°C
• Abmessungen des Gehäuses: 240×320×145 mm
