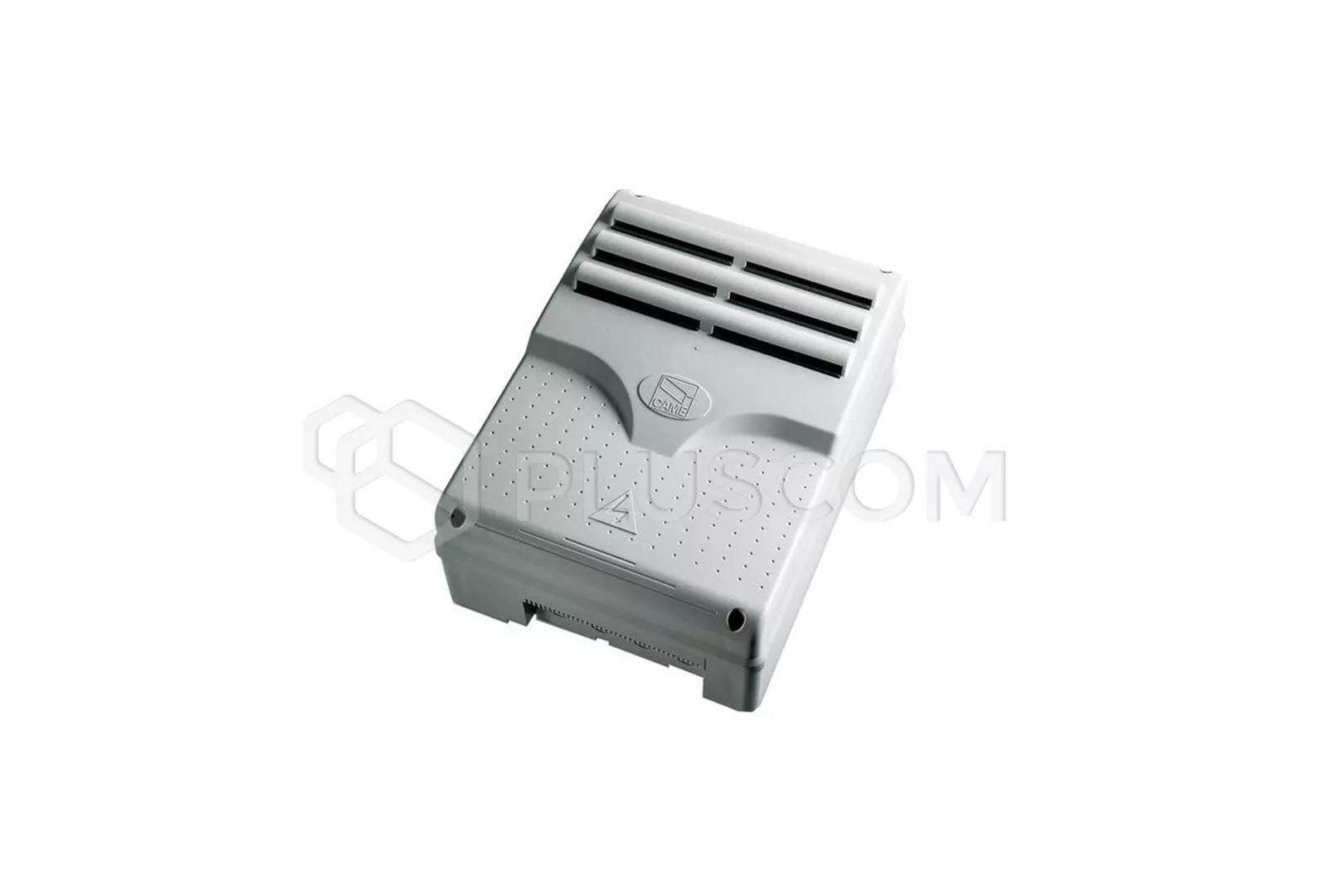

Came ZL22 Bedienfeld für die Firewall UNIPARK

CAME ZL22 Steuergerät für UNIPARK Firewall

Das Steuergerät ZL 22 ist für die Steuerung von UNIPARK-Firewalls mit 24 V DC ausgelegt.
Sie wird mit 230 V AC bei einer Frequenz von 50-60 Hz an den Klemmen L1-L2 versorgt und ist mit einer 5A-Sicherung geschützt.

Das Gehäuse ist aus ABS-Kunststoff, mit Öffnungen für die Luftzirkulation, mit der Schutzart IP54.

Das Steuergerät ist mit den folgenden Komponenten ausgestattet:

• Amperometrische elektronische Endschalter in den Öffnungs- und Schließpositionen.
• Stufenlos einstellbare amperometrische Empfindlichkeit (SENS-Trimmer).
• Vorbereitete Anschlussbuchse für internes Funkgerät zur Fernsteuerung
• Es können bis zu 4 Unipark Firewalls gesteuert werden. Standardmäßig unterstützt die Steuereinheit eine Unipark-Firewall, der Anschluss mehrerer UNIPARKs erfordert den Einbau einer LM22-Karte für jede einzelne.

Einstellung der amperometrischen Empfindlichkeit
SENS TRIMMER ist die Einstellung der Empfindlichkeit des amperometrischen Sensors. Er passt die Empfindlichkeit an und steuert die Kraft des UNIPARK-Antriebs beim Schließen und Öffnen. Wird der eingestellte Wert überschritten, reagiert der Sensor mit dem Anhalten des Antriebs sowohl in der Schließ- als auch in der Öffnungsphase.
