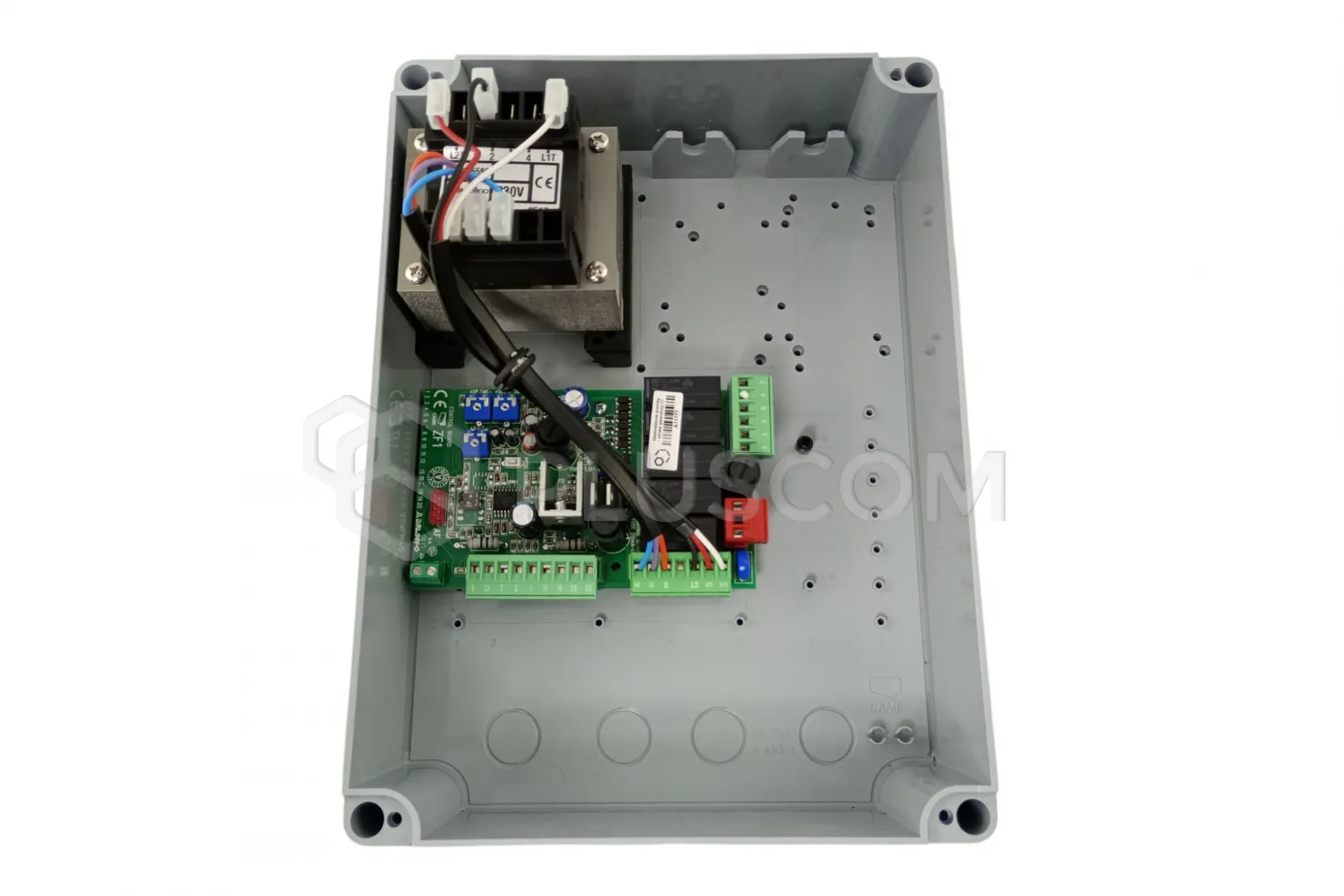

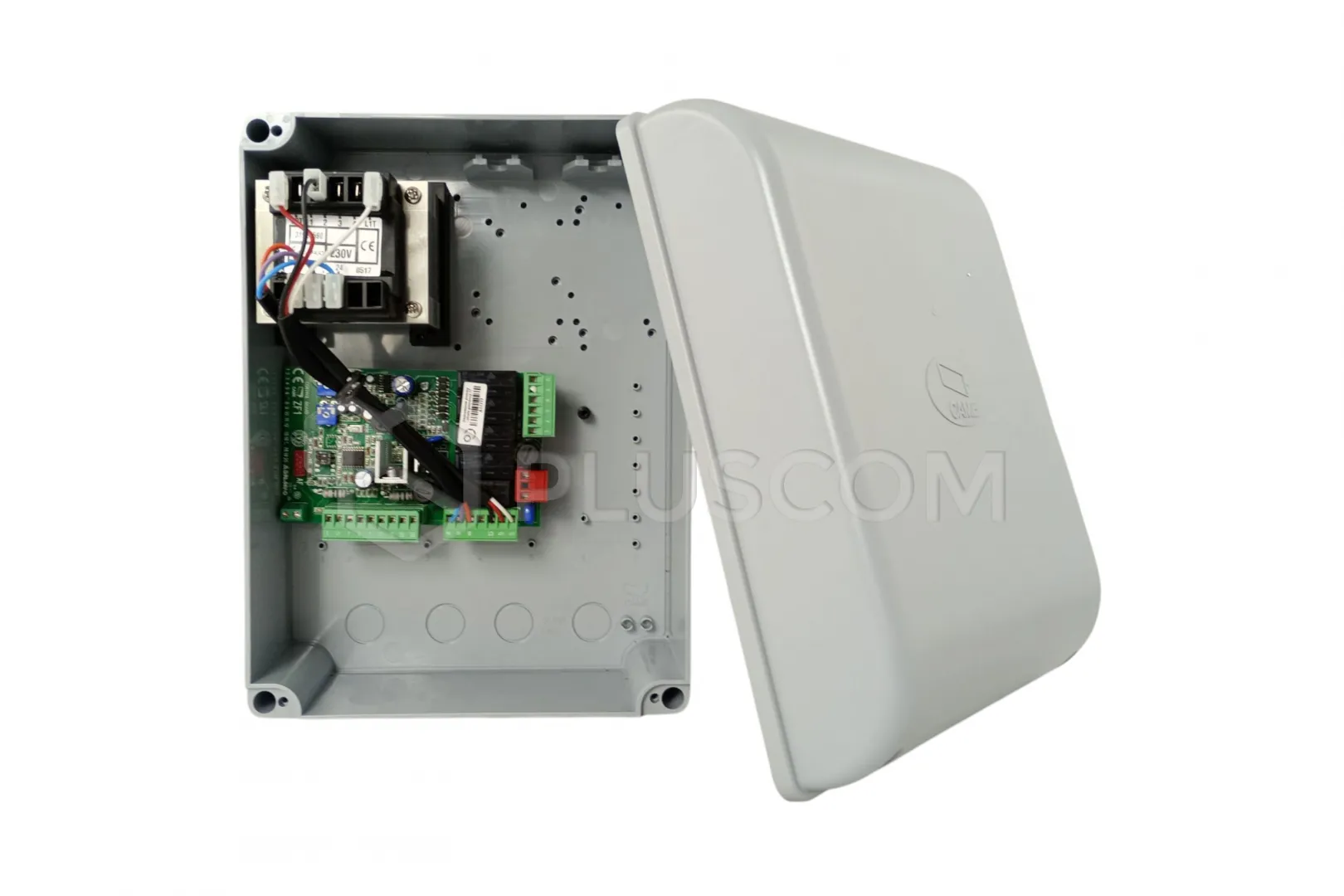

Came ZF1N Steuergerät für 2-flügelige Tore

CAME ZF1N Steuergerät für 2-flügelige Tore

Die ZF1N-Steuerung für zweiflügelige Tore bietet eine Reihe von Lösungen und Funktionen, die an die spezifischen Anforderungen der Benutzer angepasst sind. Sie ist mit einem Zweikanal-Funkdecoder ausgestattet und wird mit 230V AC versorgt.
Sie ermöglicht die Erweiterung der Anlage mit dem notwendigen Kontroll- und Sicherheitszubehör wie Lichtschranken, Warnlicht, Elektroschloss, Frequenzkarte, Antenne oder Fernbedienungen. Die Gesamtleistung des Zubehörs darf 20 Watt nicht überschreiten.
Das ZF1N verfügt über einen Eingang für eine Fotozellenlinie und einen Ausgang für einen elektrischen Türöffner. Alle Anschlüsse sind durch Sicherungen geschützt.

Er funktioniert mit Antrieben der Serien FAST, FERNI, ATI, KRONO, AMICO und AXO.

Merkmale der Steuertafel:

• Kraftsteuerung durch Veränderung der Eingangsspannung am Transformator (4 Stufen)
• Mehrere Betriebsarten, einschließlich schrittweises, automatisches Schließen nach der eingestellten Zeit
• Steuereingang für den Anschluss eines Tasters oder einer Gegensprechanlage zur Steuerung des Tores
• Versatz der Flügel beim Schließen, wenn sich das Tor schließt, wenn ein Flügel gegen den anderen blockiert ist (der so genannte "Torflügelversatz"). Überlappung) - die Steuerung ermöglicht es, die Schließzeit des zweiten Flügels zu verschieben (genaue Einstellung über Potentiometer)
• Eingebauter Schnellanschluss für den Anschluss einer Funksteuerung, z.B. Serie CAME TOP oder CAME SPACE (alle CAME-Funkkarten mit rotem Anschluss)

TECHNISCHE DATEN

• Spannungsversorgung: 230 V 50/60 Hz
• Maximale Leistung: 320 W
• Stromverbrauch im Ruhezustand: 40 mA
• Maximale Gesamtleistung des mit 24 V versorgten Zubehörs: 20 W
• Sicherungen:
• • Elektronikkarten (Netzversorgung): 5A
  • Steuergeräte und Zubehör: 3.15A
• Gehäusematerial: ABS
• Schutzart: IP54
• Betriebstemperatur: -20°C ~ 55°C

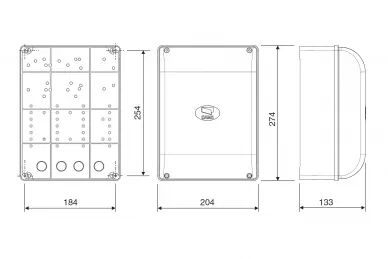

• Abmessungen des Gehäuses: 204×274×133 mm
