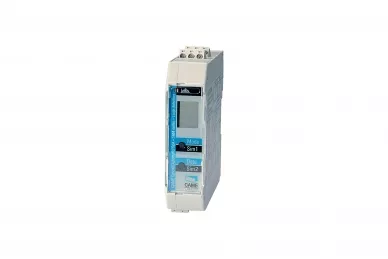

Came SMA2 Zweikanal-Schleifendetektor

CAME SMA2 2-Kanal-Induktionsschleifendetektor

MERKMALE

• Fahrzeugdetektion für Tore, Schranken
• Park- und Verkehrskontrolle


Der SMA2 ist ein zweikanaliger Fahrzeugdetektor, der mit 24 V AC-DC betrieben wird. Er wird empfohlen, wenn eine Zugangskontrolle und eine Überwachung des Fahrzeugverkehrs erforderlich ist.

Das Funktionsprinzip basiert auf der Messung von Änderungen der Magnetschleifeninduktion; die Vorbeifahrt eines Fahrzeugs an der Magnetschleife führt zu einer Verringerung des Induktionswertes, der vom Sensor gelesen und gemessen wird. Die Erkennung einer Induktionsänderung führt zur Aktivierung eines Relais, das mit externen Geräten verbunden ist.

Der Detektor ist mit einem LCD-Display und zwei Tasten zur Programmierung der Funktionen und Parameter des Detektors ausgestattet.
Störungen und Fehlercodes werden auf dem Display angezeigt.
Die LED-Signalisierung gewährleistet eine kontinuierliche Überwachung des Melders.

TECHNISCHE DATEN:

• Versorgungsspannung: 24 VAC
• Leistungsaufnahme: 24 VDC -10% bis +20%, max. 1.5 W
• Schleifeninduktivität: max. 20 bis 1000 μH, idealerweise 80 bis 300 μH
• Schleifenstromkabel:
• • bei 20 bis 40 μH: max. 100 m bei 1,5 mm²
  • bei >40 μH max. 200 m
  • bei 1,5 mm², min. verdrilltes Paar 20 mal pro Meter
• Schleifenwiderstand: < 8 Ω mit Zuleitung
• Ausgangsrelais (Schleife): max. 240 VAC; 2 A / 30 VDC; 1 A; AC-1
• Ausgangsrelais (Alarm): max. 40 VACDC; 0,3 A; AC-1
• Anschluss: steckbare Klemmen
• Gehäusemontage: direkte DIN-Schienenmontage
• Schutzart: IP20
• Betriebstemperatur: -20°C bis +60°C
• Abmessungen: 22,5x94x88 mm
