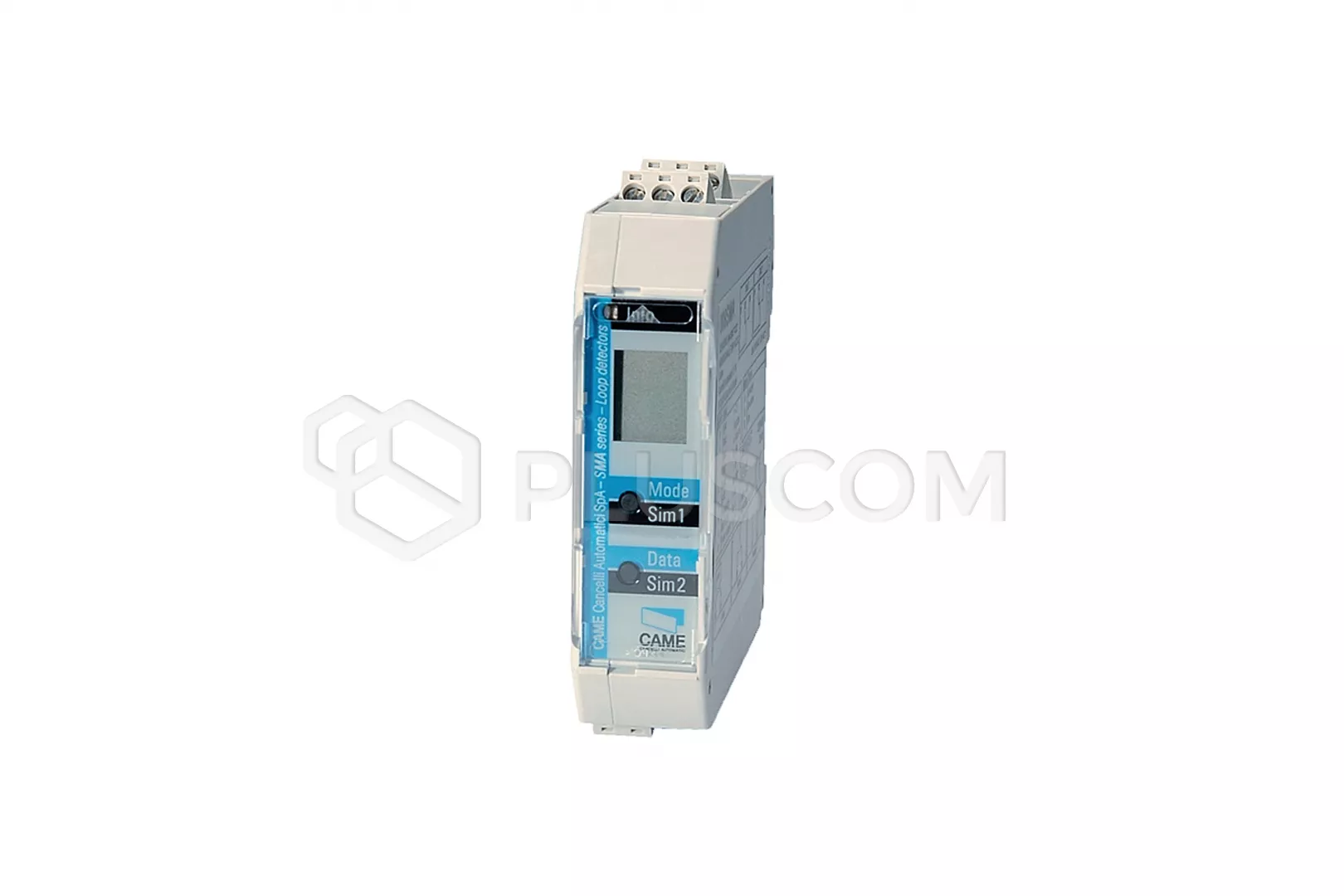

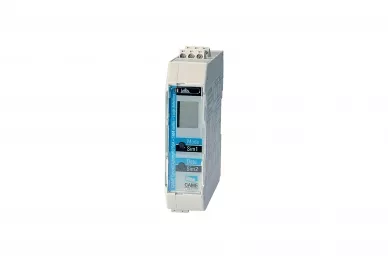

Came SMA Einkanaliger Induktionsschleifendetektor

CAME SMA 1-Kanal-Induktionsschleifen-Detektor

MERKMALE

• Fahrzeugdetektion für Tore, Schranken
• Parken und Verkehrskontrolle


Der SMA ist ein einkanaliger Fahrzeugdetektor, der mit 24 V AC-DC arbeitet. Er wird empfohlen, wenn eine Zugangskontrolle und eine Überwachung des Fahrzeugverkehrs erforderlich ist.

Das Funktionsprinzip basiert auf der Messung von Änderungen der Magnetschleifeninduktion; die Überfahrt eines Fahrzeugs über die Magnetschleife führt zu einer Verringerung des Induktionswerts, der vom Sensor gelesen und gemessen wird. Die Erkennung einer Induktionsänderung führt zur Aktivierung eines Relais, das mit externen Geräten verbunden ist.

Der Detektor ist mit einem LCD-Display und zwei Tasten zur Programmierung der Funktionen und Parameter des Detektors ausgestattet.
Störungen und Fehlercodes werden auf dem Display angezeigt.
Die LED-Signalisierung gewährleistet eine kontinuierliche Überwachung des Melders.

TECHNISCHE DATEN:

• Versorgungsspannung: 24 VAC
• Leistungsaufnahme: 24 VDC -10% bis +20%, max. 1.5 W
• Schleifeninduktivität: max. 20 bis 1000 μH, idealerweise 80 bis 300 μH
• Schleifenstromkabel:
• • bei 20 bis 40 μH: max. 100 m bei 1,5 mm²
  • bei >40 μH max. 200 m
  • bei 1,5 mm², min. verdrilltes Paar 20 mal pro Meter
• Schleifenwiderstand: < 8 Ω mit Zuleitung
• Ausgangsrelais (Schleife): max. 240 VAC; 2 A / 30 VDC; 1 A; AC-1
• Ausgangsrelais (Alarm): max. 40 VACDC; 0,3 A; AC-1
• Anschluss: steckbare Klemmen
• Gehäusemontage: direkte DIN-Schienenmontage
• Schutzart: IP20
• Betriebstemperatur: -20°C bis +60°C
• Abmessungen: 22,5x94x88 mm
