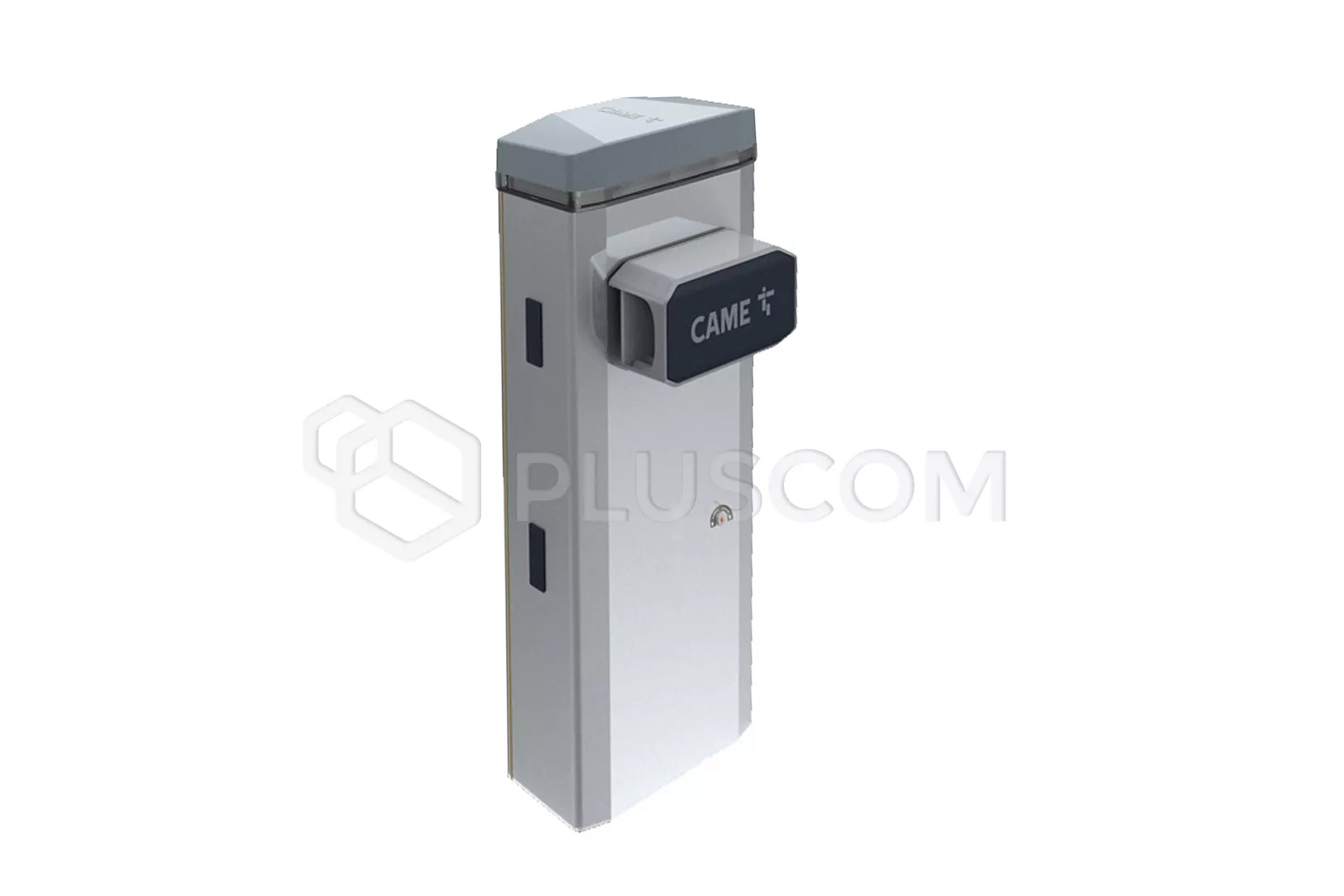

Came GGT80AX4 Elektromechanische Schranke bis zu 7,8 m

CAME GARD GGT80AX4 ZENTRALE EINHEIT FÜR ARMEN BIS ZU 7,8m

Die elektromechanische Schranke GT8 mit integriertem Encoder ist ideal für Anwendungen mit hoher Beanspruchung. Sie ist unverzichtbar an Kreuzungen, wo ein langer und störungsfreier Betrieb erforderlich ist. Getestet für den intensiven Einsatz mit bis zu 160 Zyklen pro Stunde und einer MCBF von 3 Millionen Zyklen.
Die Installation der Schranke erfordert keine besondere Vorbereitung. Sie verfügt über technologisch vorbereitete Löcher im Gehäuse für die Installation von Lichtschranken und Steuerzubehör direkt an der Schrankenstruktur. Eine sehr große Anzahl von zusätzlichem Zubehör ermöglicht die einzigartige Anpassung der GARD-Schranke an den jeweiligen Installationsort.

Die GGT80AX4 verfügt über eine integrierte Steuereinheit, die sich direkt unter dem Gehäusedeckel befindet. Dadurch können alle Konfigurations- und Wartungsschritte bequem im Stehen bei geschlossenem Gehäuse durchgeführt werden.
Das Bedienfeld umfasst:

• Eingänge für Sicherheitszubehör, die sowohl als Öffner als auch als Widerstandskontakte (8k2) konfigurierbar sind
• Steuereingänge
• Eingänge für CXN BUS-Zubehör
• Ausgang für Sicherheitsverriegelung am Ende des Arms
• Anschluss für Funkempfänger mit festem und variablem Code für max. 250 Benutzer (AF435/AF868)
• Anschluss für externe Tastatur oder RFID-Leser (R800/R700)
• serielle Schnittstelle zum CONNECT-Netzwerk-Gateway für die Fernverwaltung der Schranken
• Anschluss für CAME KEY zur Konfiguration über ein Smartphone
• MEMORY zum Speichern von Konfigurationen
• serielle Schnittstelle mit MODBUS-Protokoll

Eine praktische 7-Segment-Anzeige und Bedientasten ermöglichen die Navigation durch das gesamte Menü und die Schrankenkonfiguration in wenigen einfachen Schritten.

ERWEITERTE GESCHWINDIGKEITSKONTROLLE
Modernste Technologie in Kombination mit einem 24V DC Motor mit ENCODER ermöglicht eine präzise Steuerung der Öffnungs- und Schließgeschwindigkeiten. Dank dieser innovativen Funktion ist die Bewegung sowohl beim Öffnen als auch beim Schließen sanft und ohne Vibrationen, die die Haltbarkeit des mechanischen Systems beeinträchtigen könnten.
Die Steuereinheit analysiert kontinuierlich die auf den Arm einwirkenden Kräfte und passt die Geschwindigkeit auf der Grundlage der gemessenen Parameter an, so dass eine langfristige Beständigkeit und Zuverlässigkeit unter allen Wetterbedingungen gewährleistet ist.

MERKMALE

• DURABILITÄT - Gehäuse aus rostfreiem Stahl AISI 304
• ZUVERLÄSSIGKEIT - Getriebemotor mit 24-V-Gleichstrommotor und Encoder für fortschrittliche Geschwindigkeitskontrolle
• FUNKTIONALITÄT - Eingebautes RG-LED-Beleuchtungssystem für vollständige Statusanzeige
• SICHERHEIT - EN12453 - Gummiprofil im Arm und ein effektives Hinderniserkennungssystem garantieren volle Sicherheit
• VIELSEITIGKEIT - Steuerelektronik mit digitalen Eingängen, CXN BUS-Technologie, MODBUS-Protokoll zur Integration in externe Systeme
• EFFIZIENZ - Öffnungs-/Schließgeschwindigkeit von 2 bis 4s, je nach Länge der Schranke

TECHNISCHE DATEN:

• Stromversorgung: 230V AC
• Motorversorgung: 24V DC
• Stromverbrauch: 1.1A
• Motorleistung: 300 W
• Einschaltdauer: bis zu 160 Zyklen/Stunde
• Öffnungszeit bis 90°: 4-8 sec
• Drehmoment: 600 Nm
• Schutzart: IP 54
• Betriebstemperatur: -20°C ~ 55°C

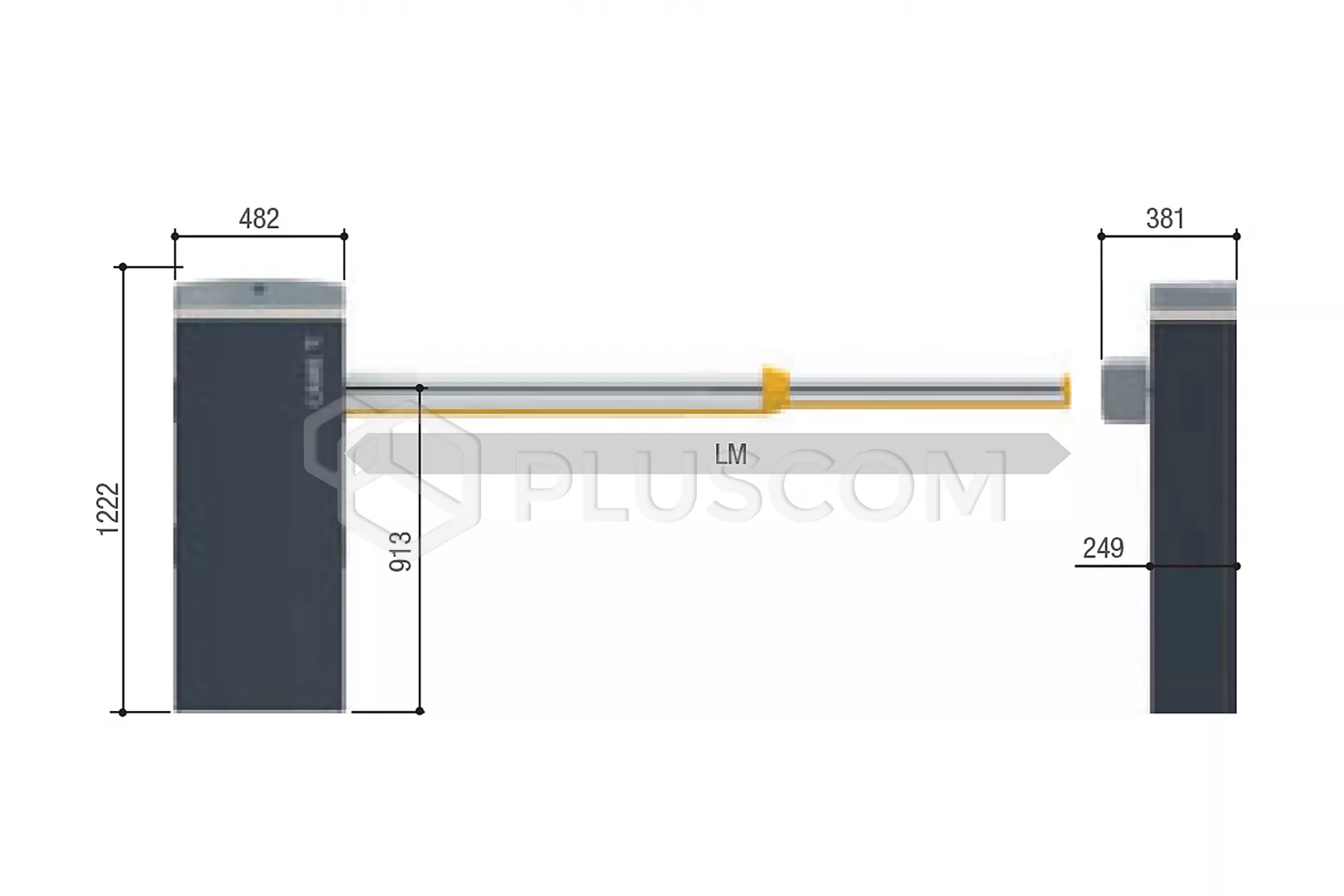

• Abmessungen: 1222x482x381mm
