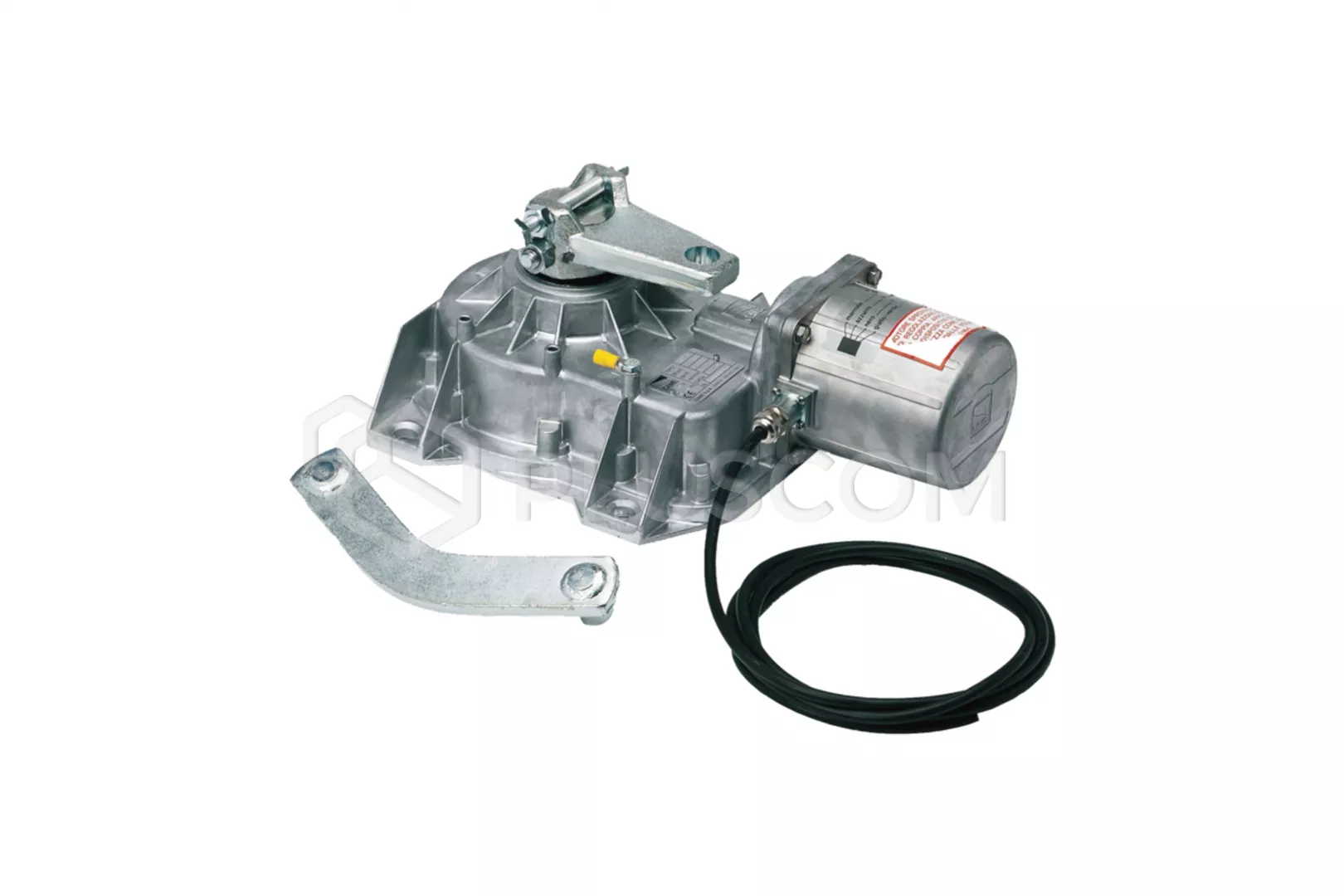

Came FROG-A Unterflurzylinder 230V

CAME FROG-A unterirdischer nicht umkehrbarer Antrieb für Tore mit Flügeln bis zu 3,5 m Länge

TOR-PARAMETER

• 3.5m/400kg
• 2.5m/600kg
• 2m/800kg

FROG-A ist ein selbsthemmender elektromechanischer Unterflurantrieb für Drehtore mit max. Flügellängen von bis zu 3,5 m. Die neue 230-V-Elektronik bietet serienmäßig spezielle Befehle und Sicherheitsfunktionen. Es sind auch zusätzliche Steuerplatinen erhältlich, die eine größere Bandbreite an Einstellmöglichkeiten und mehr Funktionen für eine einfachere Bedienung bieten.

Eine einfache, patentierte Verriegelung, die es ermöglicht, den Antrieb bei einem Stromausfall zu entriegeln.
Der Entkopplungsmechanismus ist in drei Ausführungen erhältlich:

• ein Basissystem auf der Grundlage eines Entriegelungshebels
• zwei erweiterte Versionen, bei denen die Entriegelung mit einem speziellen Dreiringschlüssel oder einem personalisierten DIN-Zylinderschlüssel erfolgt

Bei selbstverriegelnden Antrieben mit einer Flügellänge von mehr als 2,5 m ist der Einbau eines elektrischen Türöffners zwingend erforderlich.

Der größte Vorteil der unterirdischen Antriebe liegt in der Ästhetik und Diskretion des Antriebs, der unsichtbar ist und das Bild der Tür nicht beeinträchtigt.
Die zweite Stärke der Unterflurantriebe ist die Möglichkeit des Einbaus an einem Ort, an dem aufgrund von

• schmaler Eingang
• sehr schmale Pfeiler mit einem Maß A von weniger als 100 mm


kein Platz für den Einbau von Gewindetrieben oder Gelenkarmantrieben vorhanden ist

TECHNISCHE DATEN:

• Stromanschluss: 230V
• Motorversorgung: 230V
• Max. Leistungsaufnahme: 200 W
• Stromstärke: 1.9 A
• Schubkraft: 320 Nm
• Öffnungszeit (bis zu 90°): 18 s
• Einschaltdauer: 30%
• Schutzart: IP 67
• Thermischer Schutz des Motors: 150 °C
• Betriebstemperatur: -20 °C bis +55 °C
• Abmessungen: 405 x 220 x 330 mm (mit Gehäuse)
• Gewicht: 11 kg
