CAME-Bausatz BKS22AGS für 2200 kg schwere Schiebetore

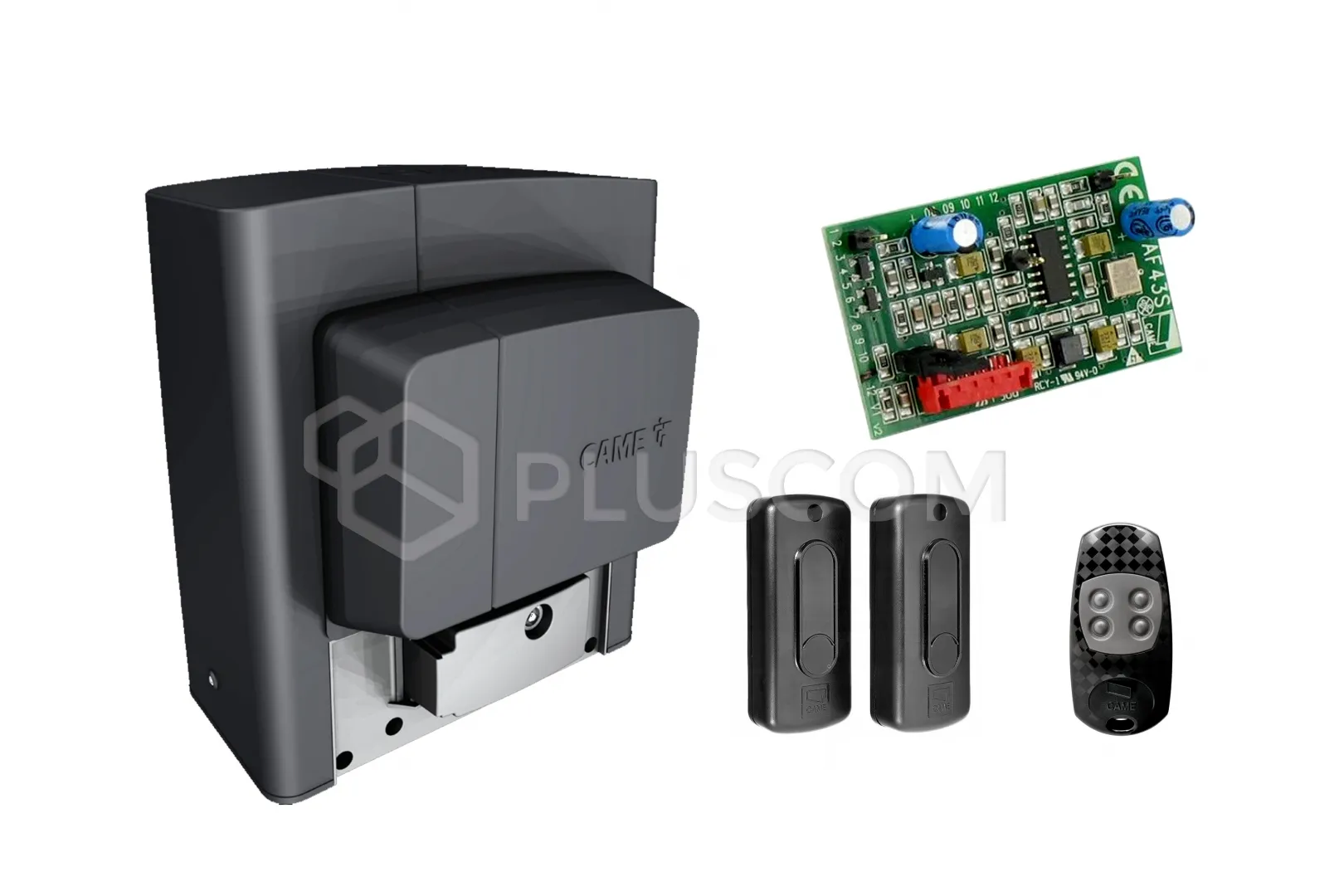

BAUSATZ ENTHÄLT:
|
Came BKS22TGS Bausatz
|
Antrieb der Serie BK ist eine zuverlässige Lösung für Gruppenantriebe in Wohnsiedlungen, Fabriken, öffentlichen Gebäuden usw. sowie für den intensiven Gebrauch.
Er ist mit einer Steuereinheit mit Grafikdisplay, eingebautem Funkdecoder und mechanischen Endschaltern ausgestattet.
Zu den wichtigsten Vorteilen des Antriebs und des Sets gehören:
- mögliche Verbindung mit der Cloud durch die Technologie CAME CONNECT
- Selbstdiagnose der Sicherheitseinrichtungen
- Möglichkeit des Einbaus von magnetischen Endschaltern
- Direkte Steuerung von CAME-Tastaturen und -Lesern mit Hilfe von R700- und R800-Karten
- Möglichkeit des Anschlusses an das RIO-System
- Steuereinheit mit übersichtlichem Display und einfachem Menü
- Möglichkeit, bis zu 250 verschiedene Benutzer zu speichern
- Zahnradmodul - 4
- Möglichkeit zum Anschluss einer 8k2Ω-Widerstands-Sicherheitsleiste
Der Antrieb ist mit der Technologie CAME CONNECT für eine erweiterte Verwaltung und Fernsteuerung der Anlage kompatibel.
Steuergerät ZT6 verfügt über einen eingebauten Zweikanal-Funkdecoder und wird mit 230V AC oder 400V AC (dreiphasig) betrieben.
Der Eingang der Zentrale ist durch eine 8-A-Sicherung geschützt, während eine 2-A-Sicherung für den Schutz der Niederspannungssteuerung (24 V) zuständig ist.
Das Steuergerät ZT6 ist mit einer Sicherheitsverriegelung und 3 bereits verdrahteten Tasten (Stopp, Öffnen, Schließen) ausgestattet, die sich auf dem Gehäusedeckel befinden.
ERWEITERTE FUNKTIONEN DER STEUEREINHEIT:
- automatisches Schließen
- Teilöffnung - Fußgängertor
- Hinderniserkennung, wenn das Tor in einer beliebigen Position angehalten wird
- Funktion TOTMAN (Antrieb vorhanden)
- Blinken der Vorwarnleuchte
- Sicherheitstestfunktion
- mögliche Steuerfunktionen:
- Öffnen/Schließen
- Öffnen/Schließen im TOTMAN-Modus (Bediener anwesend)
- Öffnen/Stoppen/Schließen
- Teilweise Öffnung (Funktion WALK)
- STOPP
- automatische Schließzeit
- Teilöffnungszeit
Fernsteuerung AT04EV bietet eine Funksteuerung mit einem dynamischen 433,92-MHz-Floating-Code, der ein hohes Maß an Sicherheit für die Nutzung bietet und das Kopieren des Codes unmöglich macht.
Jedes Mal, wenn die Sendertaste gedrückt wird, wird eine von mehr als 4 Milliarden möglichen Codekombinationen nach einem komplexen Algorithmus gesendet, den nur der Empfänger entschlüsseln kann. Diese Technik macht es unmöglich, den gesendeten Code zu klonen.
DIR-Lichtschranken zeichnen sich durch ihr modernes Design und ihre sehr geringe Größe aus. Dank der Schutzklasse IP54 und dem entsprechenden Montagezubehör können die DIR-Lichtschranken sowohl im Innen- als auch im Außenbereich montiert werden.
Sie haben einen modularen Aufbau, so dass ihre Installation in verschiedenen Höhen erfolgen kann.
Das Funktionsprinzip der DIR-Lichtschranke basiert auf der Synchronisation zwischen Sender und Empfänger - dieses Ereignis tritt ein, wenn Strom angelegt wird. Dies bedeutet, dass jeder Empfänger nur mit dem zugehörigen Sender zusammenarbeitet, wodurch die Möglichkeit von Störungen durch externe Quellen ausgeschlossen wird.
Frequenzkarte AF43SDie im Lieferumfang enthaltene Frequenzkarte AF43S arbeitet auf 433,92 MHz und unterstützt TOP- und TAM-Festcode sowie ATOMO-Floating-Code-Steuerung.
TECHNISCHE DATEN:
- Maximales Gewicht des Tores: 2200 kg
- Maximale Torlänge: 23 m
- Stromversorgung der Steuertafel: 230-400V AC dreiphasig
- Motorversorgung: 230-400V AC dreiphasig
- Stromaufnahme: 1,5 A
- Maximale Leistung: 520 W
- Verfahrgeschwindigkeit : 10,5 m/min
- Wirkungsgrad : 50%
- Schubkraft : 1650 N
- Getriebe: Modul 4
- Schutzart: IP54
- Betriebstemperatur: -20 ~ 55°C
- Gewicht: 21 kg
- Abmessungen: 360×325×255 mm
