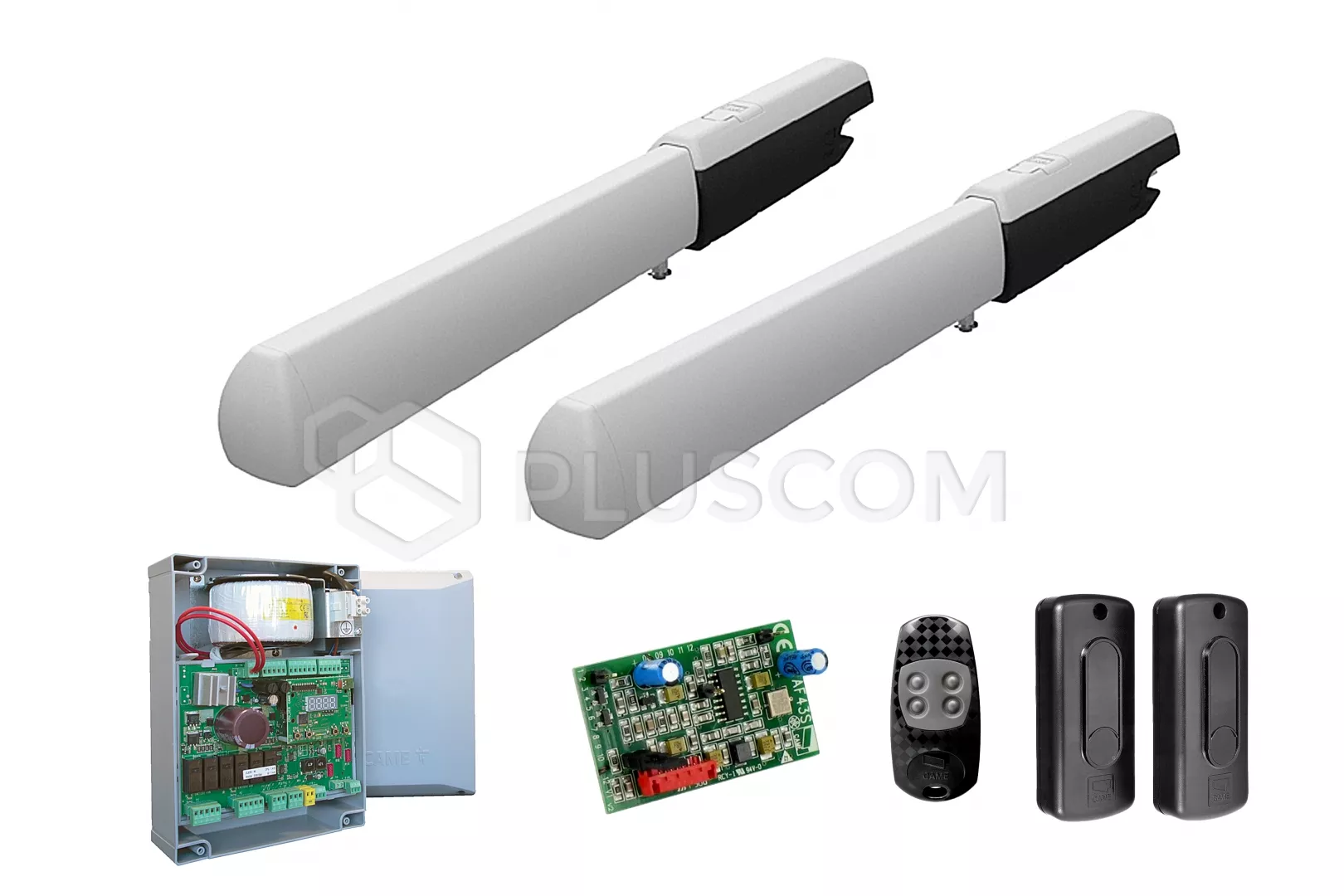

CAME-Bausatz ATI INTENSIVE WORK für Flügeltore mit max. 400kg Flügelgewicht und max. Länge 5m

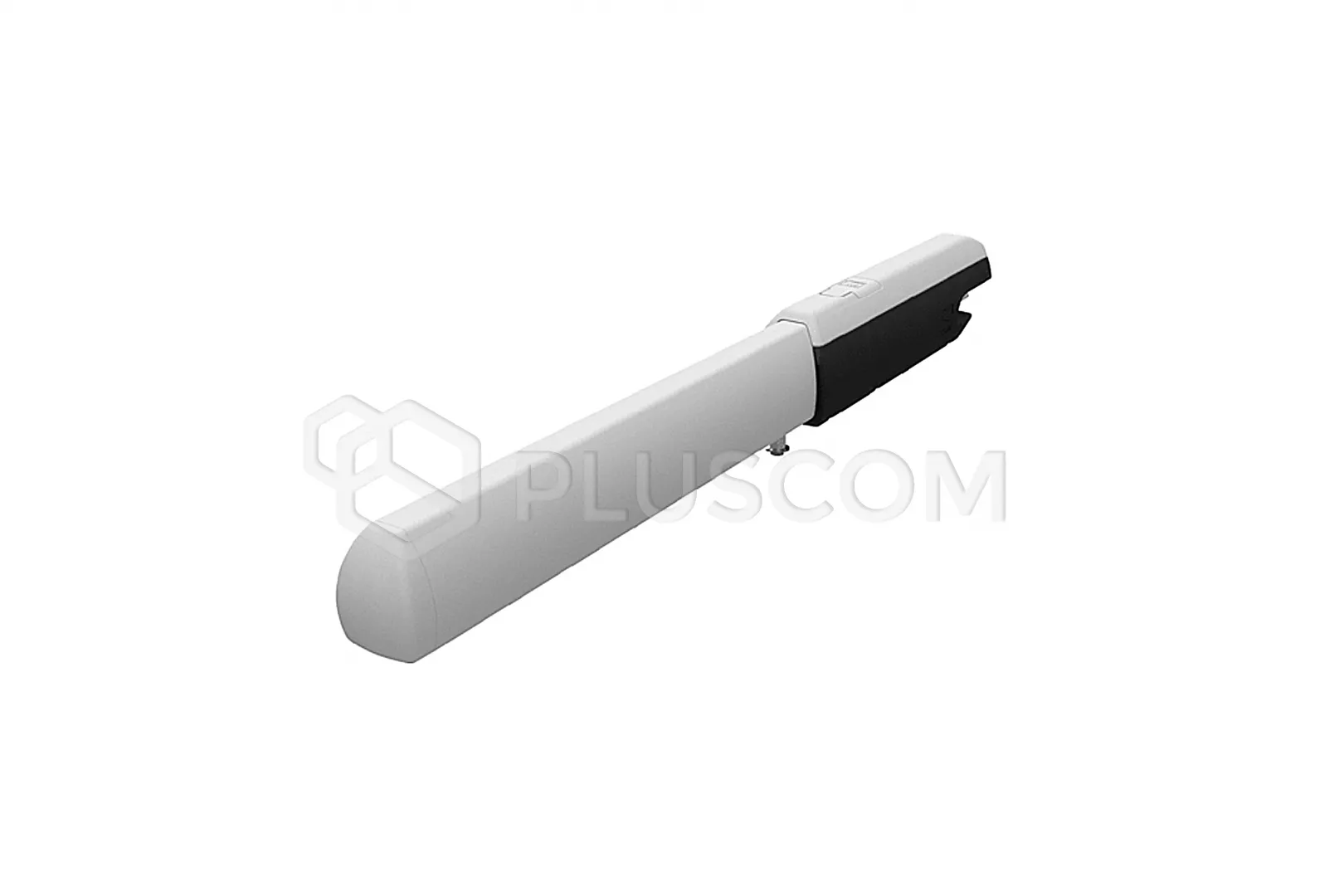

Selbsthemmender elektromechanischer Stellantrieb A5024Nkombiniert Robustheit, kompaktes Design und zuverlässigen Betrieb. Er ist für Tore mit einer Flügelbreite von bis zu 5 m ausgelegt.
Zusätzlich zu den üblichen Steuerungs- und Sicherheitsfunktionen ist der A5024N mit einem "amperometrischen Hinderniserkennungssystem" ausgestattet, das beim Auftreffen auf ein Hindernis sofort die Bewegung blockiert oder die Richtung ändert.
Er kann bei einem Stromausfall im Notbetrieb arbeiten und verfügt über eine vereinfachte Verkabelung, da nur ein dreiadriges Kabel zur Steuerung von Motor und Encoder vorhanden ist.
Der Teleskopstahlarm ist durch ein wetterfestes Aluminiumgehäuse geschützt.
Der Antrieb verfügt über zwei eingebaute Abbremsungen und eignet sich für den intensiven Einsatz in Mehrfamilienhäusern oder Industrieanlagen.

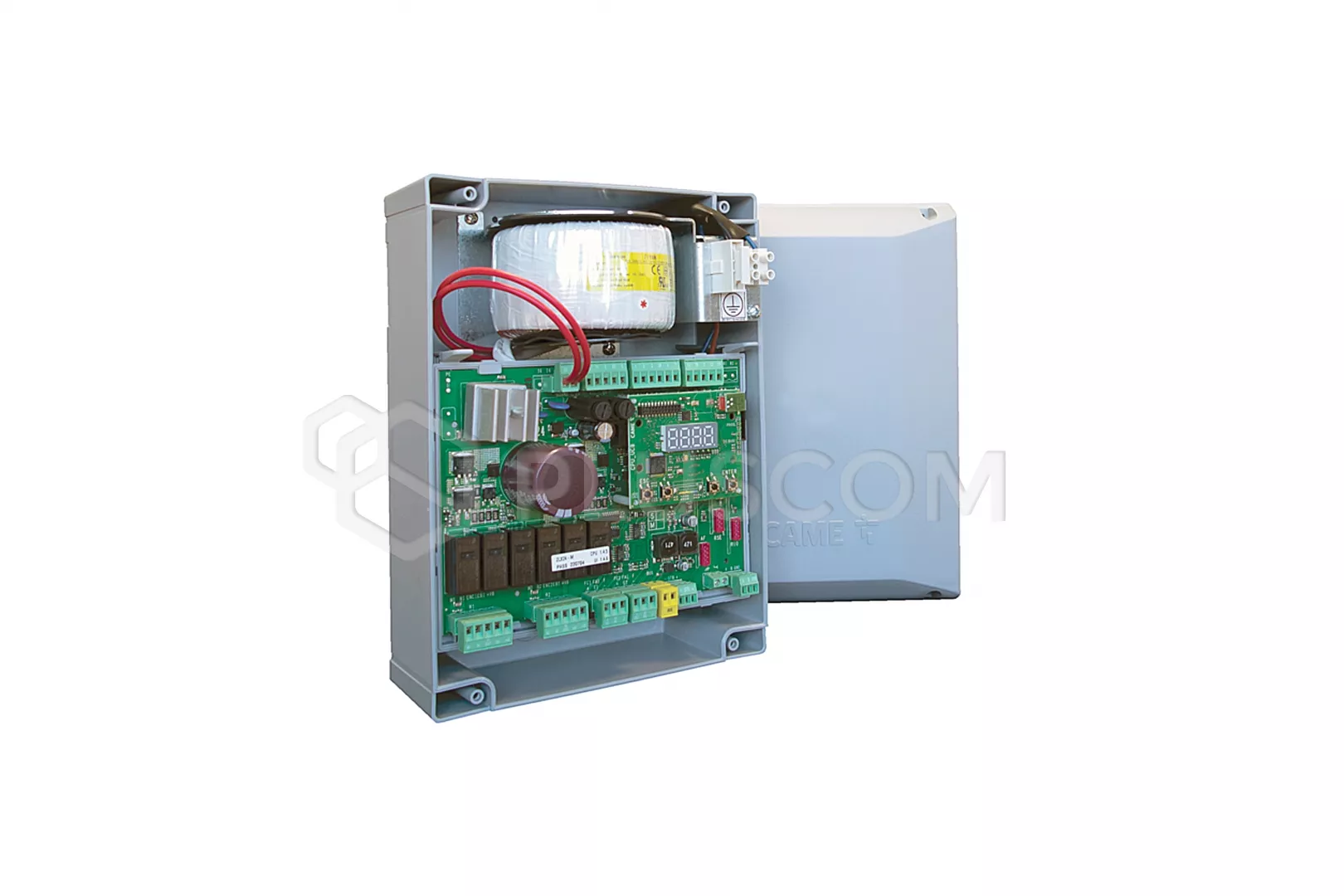

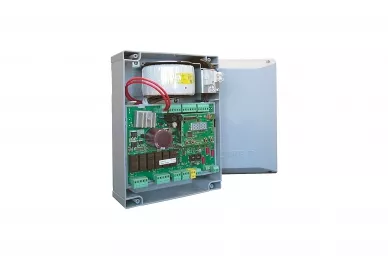

Steuergerät ZLX24MA bietet eine Reihe von Lösungen und Funktionen, die auf spezifische Benutzeranforderungen zugeschnitten sind. Sie verfügt über eine Buchse für den Anschluss des CAME KEY und einen BUS-Eingang, der die CAME CXN BUS-Technologie unterstützt und den Anschluss von Kontroll- und Sicherheitszubehör über den Bus ermöglicht.
Die Steuereinheit ermöglicht die Erweiterung der Anlage mit dem notwendigen Kontroll- und Sicherheitszubehör wie Lichtschranken, Warnleuchten, Elektroschlössern, Frequenzkarten, Antennen oder Fernbedienungen, auch drahtlos dank des RIO SYSTEMS. Die Gesamtleistung des Zubehörs darf 35 W nicht überschreiten.
Die ZLX24MA ist mit einer 7-Segment-Anzeige ausgestattet.

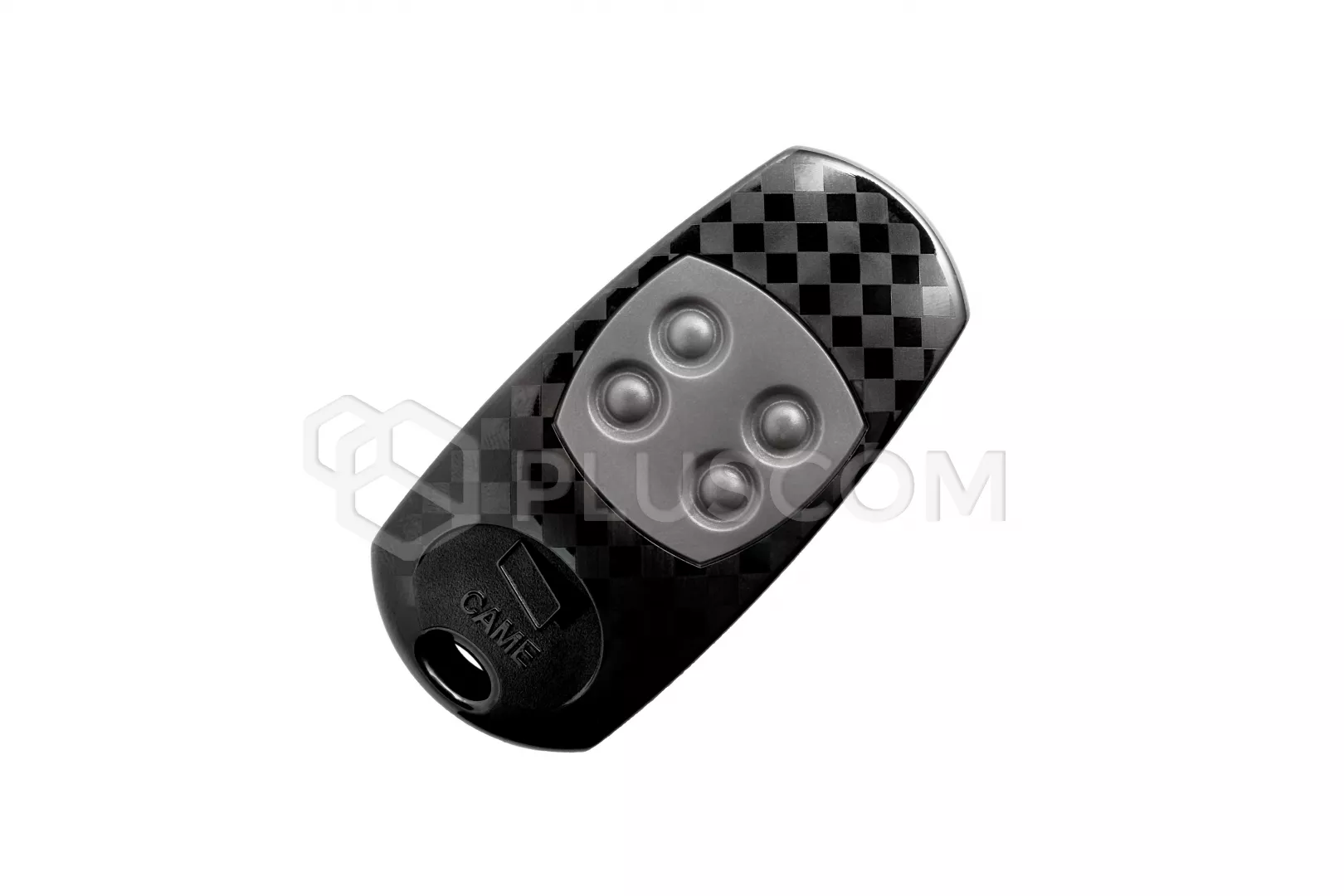

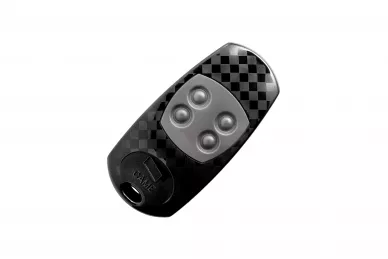

Fernbedienung AT04EV bietet eine Funksteuerung mit einem dynamisch variablen Code auf 433,92 MHz, der ein hohes Maß an Sicherheit bei der Verwendung bietet und das Kopieren des Codes unmöglich macht.
Jedes Mal, wenn die Sendertaste gedrückt wird, wird eine von mehr als 4 Milliarden möglichen Codekombinationen nach einem komplexen Algorithmus gesendet, den nur der Empfänger entschlüsseln kann. Diese Technik macht es unmöglich, den gesendeten Code zu klonen.

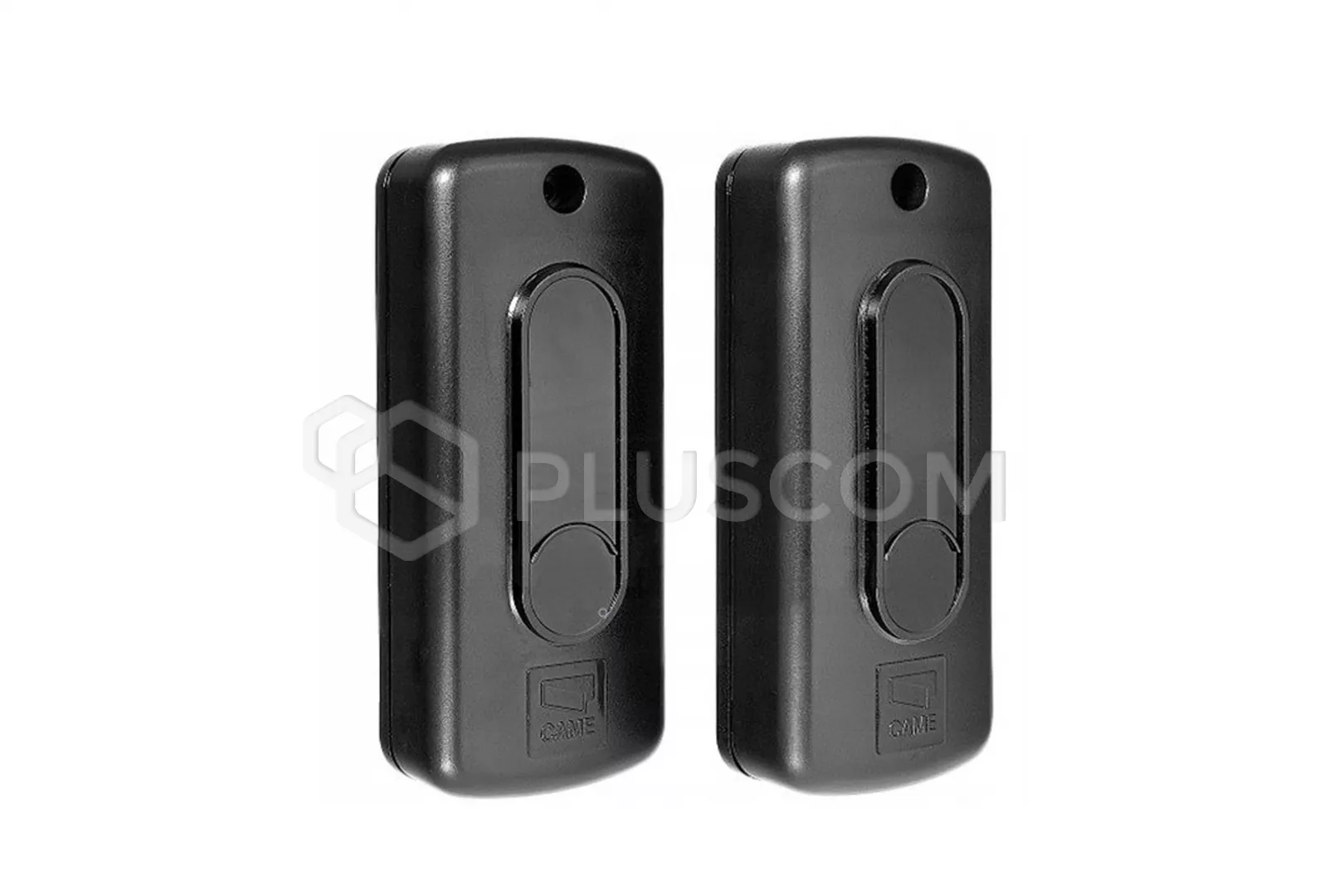

DIR-Lichtschranken zeichnen sich durch ihr modernes Design und ihre sehr geringe Größe aus. Dank der Schutzklasse IP54 und dem entsprechenden Montagezubehör können die DIR-Lichtschranken sowohl im Innen- als auch im Außenbereich montiert werden.
Sie haben einen modularen Aufbau, so dass ihre Installation in verschiedenen Höhen erfolgen kann.
Das Funktionsprinzip der DIR-Lichtschranke basiert auf der Synchronisation zwischen Sender und Empfänger - dieses Ereignis tritt ein, wenn Strom angelegt wird. Dies bedeutet, dass jeder Empfänger nur mit dem zugehörigen Sender zusammenarbeitet, wodurch die Möglichkeit von Störungen durch externe Quellen ausgeschlossen wird.

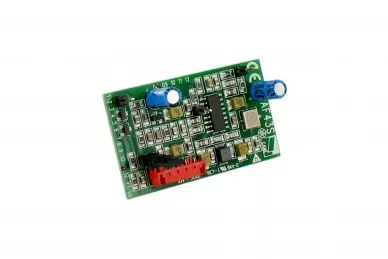

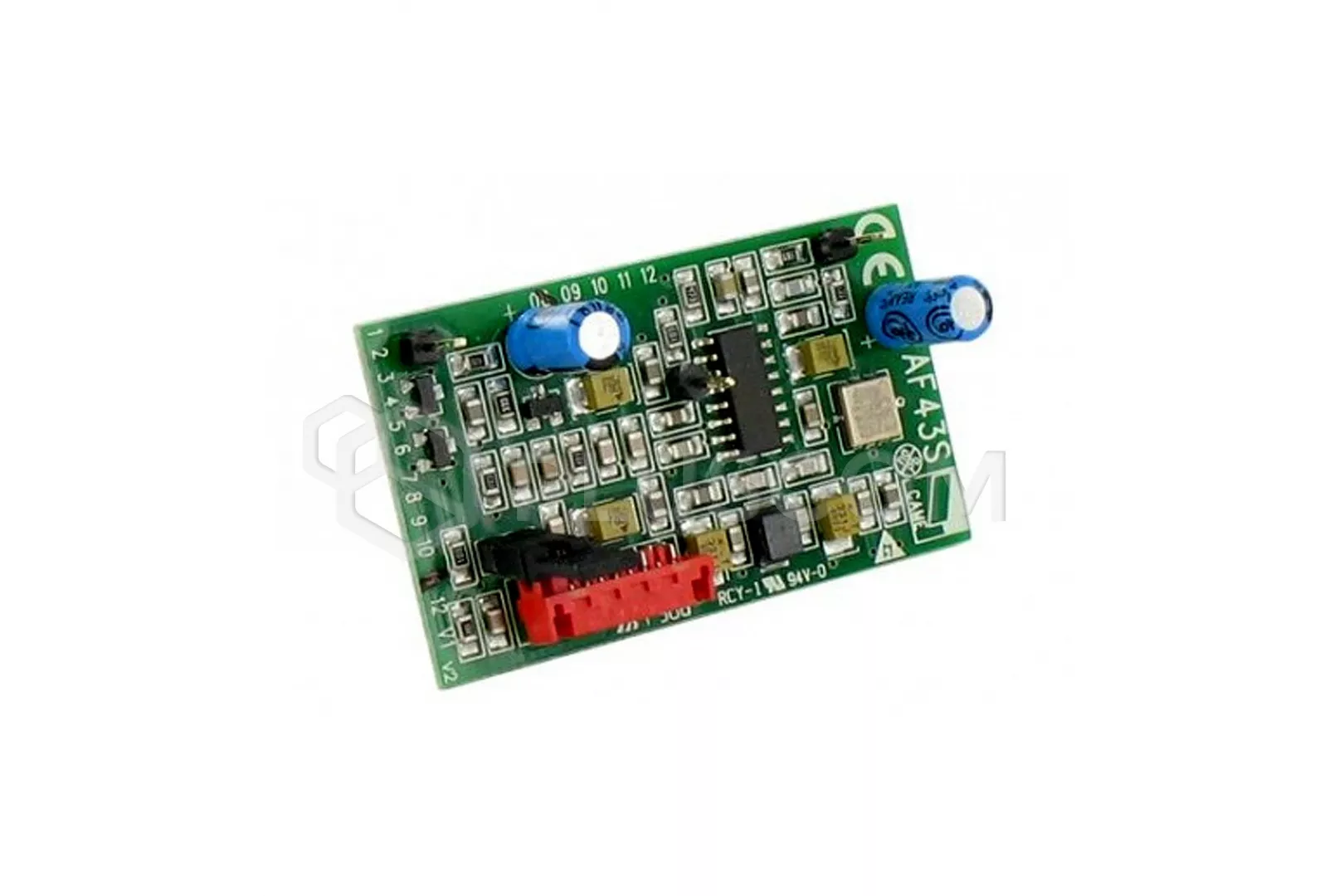

Frequenzkarte AF43SDie im Lieferumfang enthaltene Frequenzkarte AF43S arbeitet auf 433,92 MHz und unterstützt TOP- und TAM-Festcode sowie ATOMO-Floating-Code-Steuerung.
TECHNISCHE DATEN:
- Spannungsversorgung des Motors: 24V
- Stromaufnahme des Motors: 10A
- maximale Motorleistung: 120W
- Einschaltdauer: intensiver Betrieb
- Schubkraft: 400 ÷ 3000 N
- Öffnungszeit (bis zu 90°): einstellbar
- Schutzart: IP44

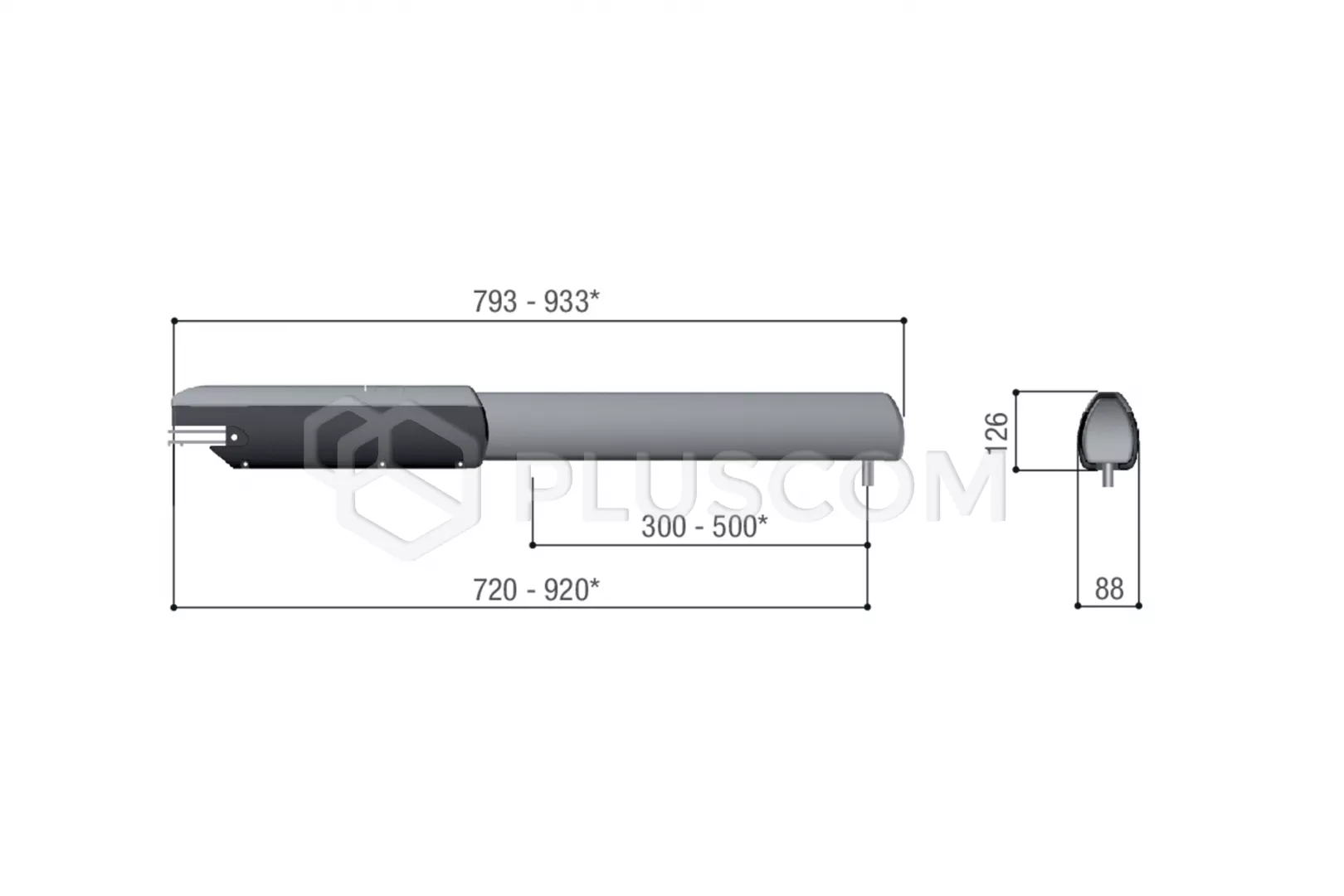

- Abmessungen: 126x88x933mm
Um eine effektive und zuverlässige Verriegelung zu gewährleisten und die Antriebszahnräder zu schützen, wird der Einbau eines Elektroschlosses empfohlen. Sind die Flügel länger als 3 m, ist ein elektrischer Türöffner obligatorisch.
,
