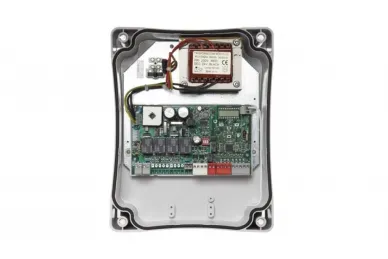

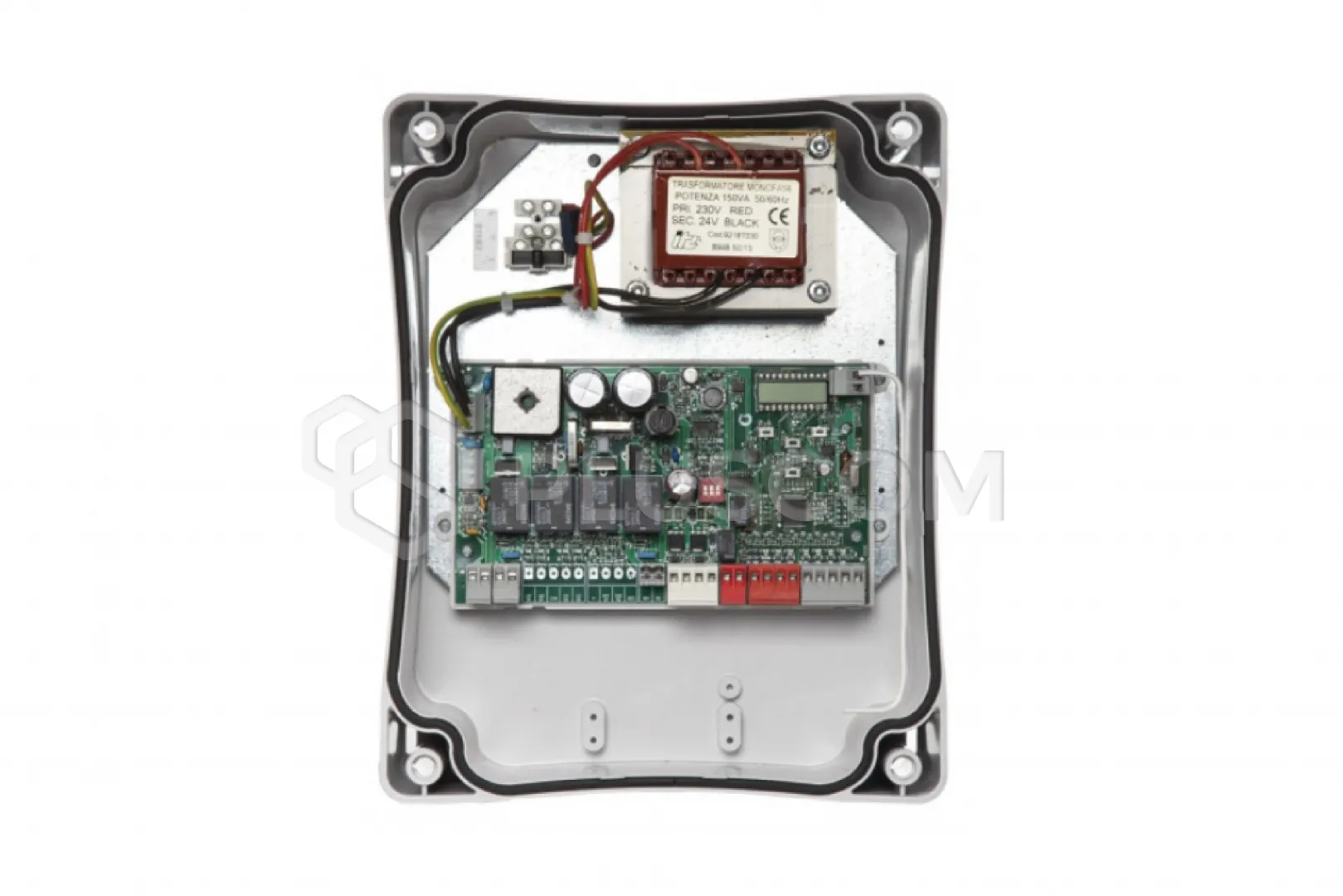

AVO ACT20224E Steuerzentrale 24 V mit Encoder für 2 Antriebe

AVO ACT20224E 24-V-Steuerzentrale mit Encoder für 2 Stellantriebe

ACT20224E – Steuerzentrale zur Steuerung von 2 24-V-Antrieben für Flügeltore, mit Unterstützung für Elektroschloss, Öffnungs- und Schließverzögerung, integriertem Funkempfänger, im Gehäuse mit Encoder.

Gehört zur Serie der AVO ACT-Steuerungen, deren gemeinsames Merkmal die gleiche Art der Programmierung der Endlagen und der Einstellung der Parameter ist. Die Steuerung überwacht den Betrieb von 2 Stellantrieben mit Gleichstrommotoren, die mit 24 V versorgt werden.

MERKMALE:

• Zwei Motorausgänge (M1, M2)
• Ausgang für Warnleuchte 24 V/15 W
• Ausgang für zusätzliche Beleuchtung (24 V/15 W), ferngesteuert
• Ausgang für Torzustandsanzeige (24 V/5 W) / Ausgang für Elektroschloss (12 VAC/15 VA)
• Möglichkeit zum Anschluss einer Notstromversorgung
• 4 Schalter zur Deaktivierung der Sicherheitseingänge (keine Jumper erforderlich)
• 2 Eingänge für die Bedienung analoger Lichtschranken
• STOP-Eingang, der als NC funktioniert oder mit einer 8,2-kΩ-Widerstandsleiste zusammenarbeitet
• 4 Steuereingänge: Schritt für Schritt, öffnen, schließen, Tor
• Eingebauter Funkempfänger (Speicher für 150 Fernbedienungen/Tasten)
• Ausgestattet mit einem Display, das die Programmierung und Einstellung von Parametern sowie die Kontrolle des Status von Sicherheits- und Steuereingängen erleichtert
• Eingänge für die Bedienung von Stellantrieben mit Encoder

FUNKTIONEN:

• Anwesenheit einer Person: JA
• Halbautomatischer Betrieb: JA
• Automatischer Betrieb: JA
• Wohnkomplex: JA
• Vorblinken: JA
• Fototest beim Öffnen: JA
• Sanfter Start: JA
• Sanftes Stoppen: JA
• Zusatzbeleuchtung: JA
• Kontrolle des Torzustands: JA
• Verzögerungsfunktion: JA
• Entriegelung des Elektroschlosses: NEIN
• Elektrische Abschaltung des Endschalters: NEIN
• Pause beim Öffnen: JA
• Funktion SCHRITT FÜR SCHRITT: JA
• Separates Öffnen und Schließen: JA
• Amperometrie: JA
• Verzögerungsregelung beim Öffnen: JA
• Bremse: NEIN
• Zykluszähler: JA
• Display: JA
• Encoder: JA
• Nach Foto schließen: JA
• Tor-Funktion: JA
• Elektrischer Türöffner: JA
• Energiesparfunktion: JA
• Verhalten bei Stromausfall: JA
• Anschluss einer Randleiste: JA
• Amperometrische Empfindlichkeit: JA
• Solarstromversorgung: JA

Technische Daten:

• Stromversorgung: 230 V, 50 Hz
• Stromversorgung Zubehör: 24Vac / 24Vdc
• Maximale Motorleistung: 210W
• Maximale Betriebsdauer: 240 Sek.
• Maximale Pausenzeit: 0–900 Sek.
• Amperometrische Empfindlichkeit: JA
• Encoder-Unterstützung: JA
• Schutzart: 54IP
• Abmessungen (Länge x Breite x H): 220 x 110 x 275 mm
• Betriebstemperatur: -20 °C / +55 °C
