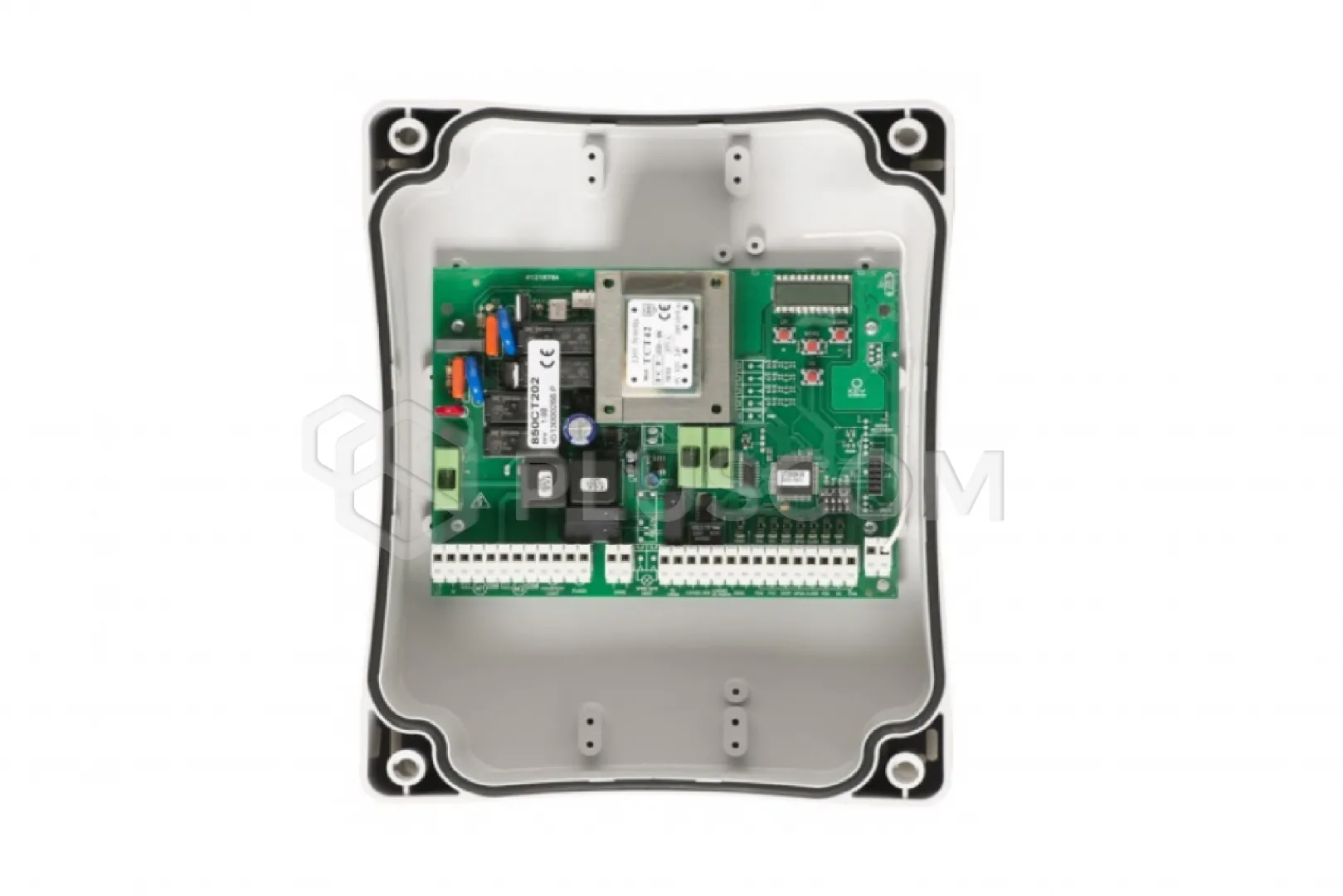

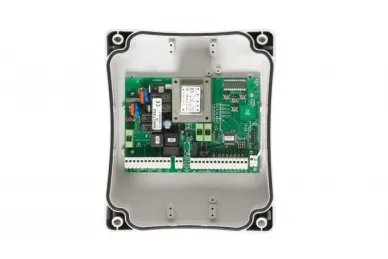

AVO ACT202 Steuerzentrale 230 V zur Steuerung von 2 Antrieben

AVO ACT202 230-V-Steuerzentrale zur Steuerung von 2 Stellantrieben

ACT202 – Steuerzentrale zur Steuerung von 2 Aktuatoren 230 V für Flügeltore, mit Unterstützung für Elektroschloss, Öffnungs- und Schließverzögerung, mit Anschlussmöglichkeit für Funkempfänger, im Gehäuse.

Gehört zur Serie der AVO ACT-Steuerungen, deren gemeinsames Merkmal die gleiche Art der Programmierung der Endlagen und der Einstellung der Parameter ist. Die Steuerzentrale überwacht den Betrieb von Antrieben mit einphasigen Asynchron-Wechselstrommotoren, die mit 230 V versorgt werden.

MERKMALE:

• Zwei Motorausgänge (M1, M2)
• Ausgang für Warnleuchte 230 V/21 W
• Ausgang für zusätzliche Beleuchtung (230 V/25 W), ferngesteuert
• Ausgang für Elektroschloss (12 VAC/15 VA)
• 4 Schalter zur Deaktivierung der Sicherheitseingänge (keine Jumper erforderlich)
• 2 Eingänge für die Bedienung analoger Fotozellen
• STOP-Eingang, der als NC fungiert
• Sicherheitseingang, der mit einer 8,2-kΩ-Widerstandsleiste zusammenarbeitet
• 4 Steuereingänge: Schritt für Schritt, öffnen, schließen, Tor
• Eingang zum Anschluss eines dedizierten ARX4K-Funkempfängers
• Ausgestattet mit einem Display, das die Programmierung und Einstellung von Parametern sowie die Überwachung des Status von Sicherheits- und Steuereingängen erleichtert

FUNKTIONEN:

• Anwesenheit einer Person: JA
• Halbautomatischer Betrieb: JA
• Automatischer Betrieb: JA
• Wohnkomplex: JA
• Vorblinken: JA
• Fototest beim Öffnen: JA
• Sanfter Start: JA
• Sanftes Stoppen: JA
• Zusatzbeleuchtung: JA
• Kontrolle des Torzustands: JA
• Verzögerungsfunktion: JA
• Entriegelung des Elektroschlosses: JA
• Elektrische Abschaltung des Endschalters: NEIN
• Pause beim Öffnen: JA
• Funktion SCHRITT FÜR SCHRITT: JA
• Separates Öffnen und Schließen: JA
• Amperometrie: JA
• Verzögerungsregelung beim Öffnen: JA
• Bremse: JA
• Zykluszähler: JA
• Display: JA
• Encoder: NEIN
• Nach Foto schließen: JA
• Tor-Funktion: JA
• Elektrischer Türöffner: JA
• Energiesparfunktion: NEIN
• Verhalten bei Stromausfall: NEIN
• Anschluss einer Randleiste: JA
• Amperometrische Empfindlichkeit: JA
• Solarstromversorgung: NEIN

Technische Daten:

• Stromversorgung: 230 V, 50 Hz
• Stromversorgung Zubehör: 24Vac / 24Vdc
• Maximale Motorleistung: 700 W + 700 W
• Maximale Betriebsdauer: einstellbar
• Maximale Pausenzeit: 0–900 Sek.
• Amperometrische Empfindlichkeit: JA
• Encoder-Unterstützung: NEIN
• Schutzart: IP54
• Abmessungen (Länge x Breite x H): 220 x 110 x 275 mm
• Betriebstemperatur: -20 °C / +55 °C
