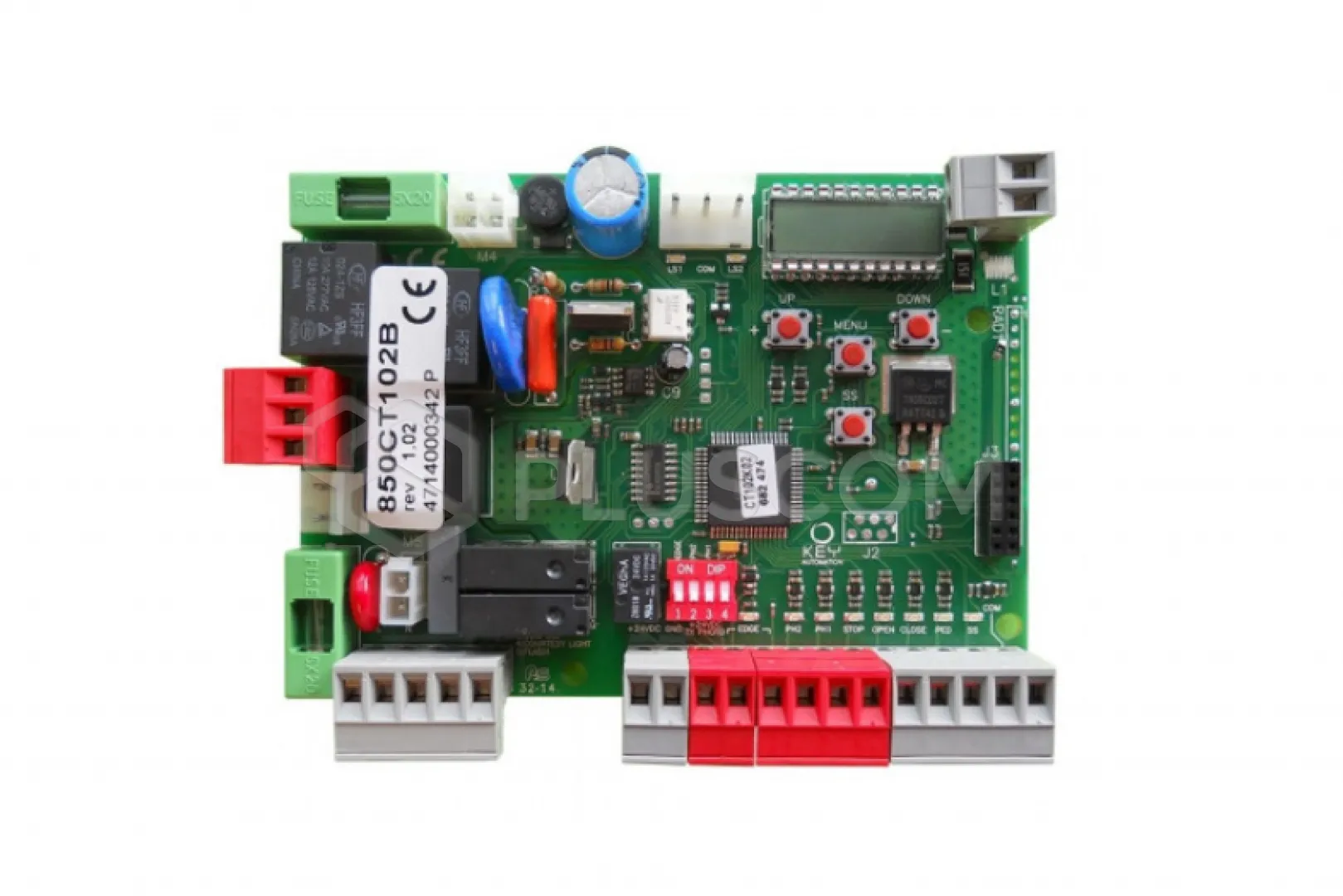

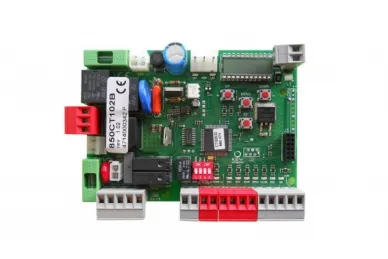

AVO ACT102B Steuerzentrale, Platine CT102B für einen Antrieb

AVO ACT102B Steuerzentrale, Platine CT102B für einen Stellantrieb

ACT102B – Steuerzentrale zur Steuerung von 1 230-V-Antrieb für Schiebetore, Garagentore, mit Elektrosperre, Öffnungs- und Schließverzögerung, mit Anschlussmöglichkeit für einen Funkempfänger.

Gehört zur Serie der AVO ACT-Steuerungen, deren gemeinsames Merkmal die gleiche Art der Programmierung der Endlagen und der Einstellung der Parameter ist.

Die Steuerzentrale überwacht den Betrieb von 1 Antrieb mit einem einphasigen Asynchron-Wechselstrommotor, der mit 230 V versorgt wird.

MERKMALE:

• Ein Motorausgang
• Ausgang für Warnleuchte 230 V/40 W
• Ausgang für zusätzliche Beleuchtung (230 V/100 W), ferngesteuert
• Ausgang für Elektroschloss (12 VAC/15 VA)
• 4 Schalter zum Deaktivieren der Sicherheitseingänge (keine Jumper erforderlich)
• 2 Eingänge für die Bedienung analoger Fotozellen
• STOP-Eingang, der als NC fungiert
• Sicherheitseingang, der mit einer 8,2-kΩ-Widerstandsleiste zusammenarbeitet
• 4 Steuereingänge: Schritt für Schritt, öffnen, schließen, Tor
• Eingang zum Anschluss eines dedizierten ARX4K-Funkempfängers
• Ausgestattet mit einem Display, das die Programmierung und Einstellung der Parameter sowie die Kontrolle des Zustands der Sicherheits- und Steuereingänge erleichtert.

FUNKTIONEN:

• Anwesenheit einer Person: JA
• Halbautomatischer Betrieb: JA
• Automatischer Betrieb: JA
• Wohnkomplex: JA
• Vorblinken: JA
• Fototest beim Öffnen: JA
• Sanfter Start: JA
• Sanftes Stoppen: JA
• Zusatzbeleuchtung: JA
• Kontrolle des Torzustands: JA
• Verzögerungsfunktion: JA
• Entriegelung des Elektroschlosses: NEIN
• Elektrische Abschaltung des Endschalters: JA
• Pause beim Öffnen: JA
• SCHRITT-FÜR-SCHRITT-Funktion: JA
• Separates Öffnen und Schließen: JA
• Amperometrie: NEIN
• Verzögerungsregelung beim Öffnen: NEIN
• Bremse: JA
• Zykluszähler: JA
• Display: JA
• Encoder: NEIN
• Nach Foto schließen: JA
• Tor-Funktion: JA
• Elektrischer Türöffner: NEIN
• Energiesparfunktion: NEIN
• Verhalten nach Stromausfall: NEIN
• Anschluss einer Randleiste: JA
• Amperometrische Empfindlichkeit: NEIN
• Solarstromversorgung: NEIN

Technische Daten:

• Stromversorgung: 230 V, 50 Hz
• Stromversorgung Zubehör: 24 Vdc
• Maximale Motorleistung: 700W
• Maximale Betriebsdauer: einstellbar
• Maximale Pausenzeit: 0–900 Sek.
• Amperometrische Empfindlichkeit: JA
• Encoder-Unterstützung: NEIN
• Schutzart: -
• Abmessungen (Länge x Breite x H): 120 x 90 x 30 mm
• Betriebstemperatur: -20 °C / +55 °C
