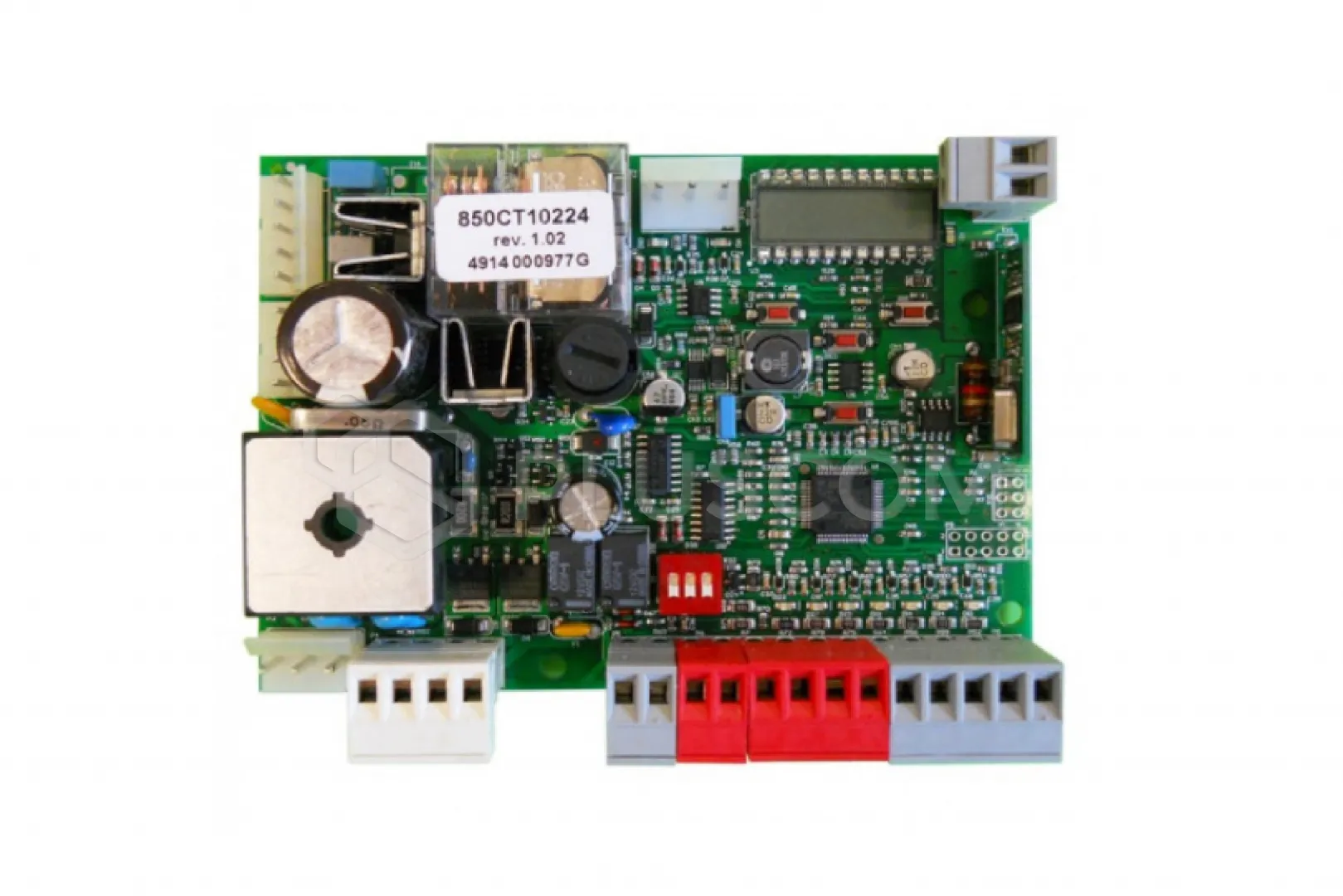

AVO ACT10224F Steuerzentrale, Platine ACT10224/10224F 24V für einen Antrieb

AVO ACT10224F Steuerzentrale, Platine ACT10224/10224F 24 V für einen Stellantrieb

ACT10224/10224F – Steuerzentrale zur Steuerung von 1 24-V-Antrieb für Schiebetore und Schranken, mit automatischer Programmierung der Endpositionen, Verlangsamung beim Öffnen und Schließen, integriertem Funkempfänger.

Gehört zur Serie AVO ACT, deren gemeinsames Merkmal die gleiche Art der Programmierung der Endlagen und der Einstellung der Parameter ist.

Die Steuerung überwacht den Betrieb von 1 Stellantrieb mit einem 24-V-Gleichstrommotor.

EIGENSCHAFTEN:

• Ein Motorausgang
• Ausgang für Warnleuchte 24 V/15 W
• Ausgang für zusätzliche Beleuchtung (24 V/15 W), ferngesteuert
• Ausgang für Torzustandsanzeige (24 V/4 W) / Ausgang für Elektroschloss (12 VAC/15 VA)
• Möglichkeit zum Anschluss einer Notstromversorgung
• 4 Schalter zur Deaktivierung der Sicherheitseingänge (keine Jumper erforderlich)
• 2 Eingänge für die Bedienung analoger Lichtschranken
• STOP-Eingang, der als NC funktioniert oder mit einer 8,2-kΩ-Widerstandsleiste zusammenarbeitet
• 4 Steuereingänge: Schritt für Schritt, öffnen, schließen, Tor
• Eingebauter Funkempfänger (Speicher für 150 Fernbedienungen/Tasten)
• Ausgestattet mit einem Display, das die Programmierung und Einstellung von Parametern sowie die Kontrolle des Status von Sicherheits- und Steuereingängen erleichtert
• Eingang für die Bedienung von Stellantrieben mit Encoder

FUNKTIONEN:

• Anwesenheit einer Person: JA
• Halbautomatischer Betrieb: JA
• Automatischer Betrieb: JA
• Wohnkomplex: JA
• Vorblinken: JA
• Fototest beim Öffnen: JA
• Sanfter Start: JA
• Sanftes Stoppen: JA
• Zusatzbeleuchtung: JA
• Kontrolle des Torzustands: JA
• Verzögerungsfunktion: JA
• Entriegelung des Elektroschlosses: NEIN
• Elektrische Abschaltung des Endschalters: JA
• Pause beim Öffnen: JA
• SCHRITT-FÜR-SCHRITT-Funktion: JA
• Separates Öffnen und Schließen: JA
• Amperometrie: JA
• Verzögerungsregelung beim Öffnen: NEIN
• Bremse: NEIN
• Zykluszähler: JA
• Display: JA
• Encoder: JA
• Nach Foto schließen: JA
• Tor-Funktion: JA
• Elektrischer Türöffner: JA
• Energiesparfunktion: JA
• Verhalten nach Stromausfall: JA
• Anschluss einer Randleiste: JA
• Amperometrische Empfindlichkeit: JA
• Solarstromversorgung: JA

Technische Daten:

• Stromversorgung: 230 V, 50 Hz
• Stromversorgung Zubehör: 24Vac / 24Vdc
• Maximale Motorleistung: 150W
• Maximale Betriebsdauer: 240 Sek.
• Maximale Pausenzeit: 0–900 Sek.
• Amperometrische Empfindlichkeit: JA
• Encoder-Unterstützung: NEIN
• Schutzart: -
• Abmessungen (Länge x Breite x H): 120 x 90 x 30 mm
• Betriebstemperatur: -20 °C / +55 °C
