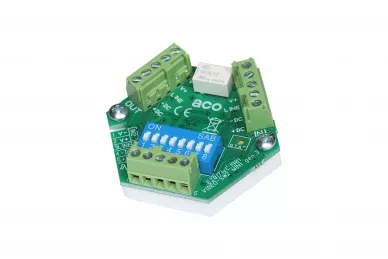

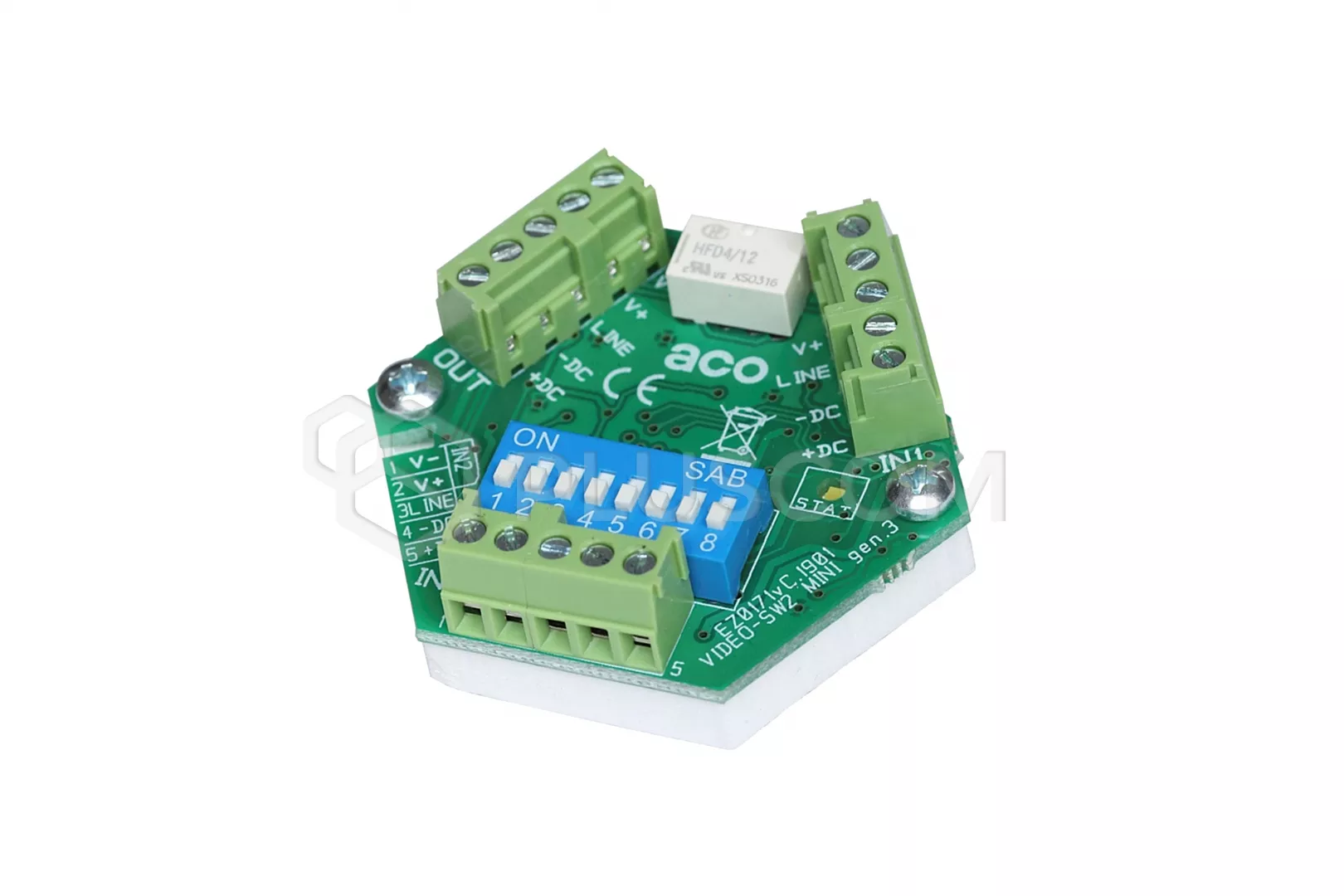

Aco PRO-VIDEO-SW2-60(G3) Zusätzliches Kameraschaltermodul für das System PRO fi60

PRO-VIDEO-SW2-60(G3) Zusätzliches Kamera-Umschaltmodul für das PRO fi60-System

Mit dem Modul PRO-VIDEO-SW2-60(G3) kann eine zusätzliche Kamera an das System angeschlossen werden. Es können mehr Schalter im System verwendet werden, wodurch sich die Anzahl der angeschlossenen Kameras erhöht. Es ist jedoch zu beachten, dass die Summe aller unterstützten Kameras für jede Adresse nicht größer als 4 sein darf.

Der Schalter ist mit allen Geräten der Gruppe COMO/ Familio PRO, PRO-A kompatibel.

WICHTIGSTE EIGENSCHAFTEN:

• Möglichkeit des Anschlusses einer zusätzlichen Kamera an das PRO-System
• Adressierung des Moduls analog zu den Empfängern des PRO-Systems
• unterstützt Empfängeradressen: 31 Adressen (programmierbar über Schalter am Modul) oder 1023 Adressen (programmierbar vom PC über die optionale PRO-USB-Schnittstelle)
• bei Adresse 0 wird das Modul von allen Empfängern im System unterstützt
• die Monitore erkennen die Anzahl der angeschlossenen Schalter
• kompatibel mit dem gesamten PRO-System
• passt in einen Schaltkasten mit 60 mm Durchmesser
• Modul unterstützt von Monitoren ab Software-Version: v1.3 für MPRO7; v1.6 für MPRO; GLASS-PRO (unabhängig von der Version)
• das Modul funktioniert als Kameraschalter in den Panels der COMO-Serie im Falle des Betriebs von zwei Master/Slave-Panels
• Programmierung von Einstellungen und Software-Update über den Systembus (PRO-USB Computerschnittstelle erforderlich)
• kompatibel mit früheren Generationen des PRO-Systems
• individuelle Nummer für jedes Gerät: DevID
• Suche nach allen Geräten im System
• Einzel- oder Gruppenverwaltung von Geräten
• Möglichkeit der Geräteverwaltung und -aktualisierung in einem laufenden System
• Eine Software für die Verwaltung aller Geräte: PRO 3 Manager

Dank des Moduls ist es möglich, weitere Schalter anzuschließen, um bis zu 4 zusätzliche Kameras in das System zu integrieren.

TECHNISCHE PARAMETER:

• Speisung: 15 VDC
• Standby-Stromverbrauch: ~ 0,3W
• Installationsart: Twisted Pair Kat. 5e oder 6
• Ausgänge: 5 x Schraubverbinder (PRO-Systembusanschluss):
• • Audiosignalanschluss: "LINE"
  • Anschluss für die Spannungsversorgung: "+DC" und "-DC"
  • Anschluss des Videosignals: "V+" und "V-"
• Eingänge:
• • 5 x Schraubanschlüsse (PRO-Systembus-Anschluss):
  • • Audiosignalanschluss: "LINE"
    • Stromversorgungsanschluss: "+DC" und "-DC"
    • Anschluss des Videosignals: "V+" und "V-"
  • 5 x Schraubanschlüsse:
  • • Audio-Signalanschluss: "LINE"
    • Stromversorgungsanschluss: "+DC" und "-DC"
    • Anschluss eines externen Videosignals von einer zusätzlichen Kamera: "V+" und "V-" (Differenzsignal)
  • Abmessungen: Ø: 60mm
