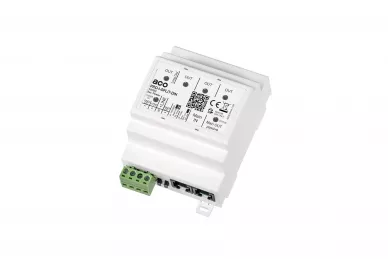

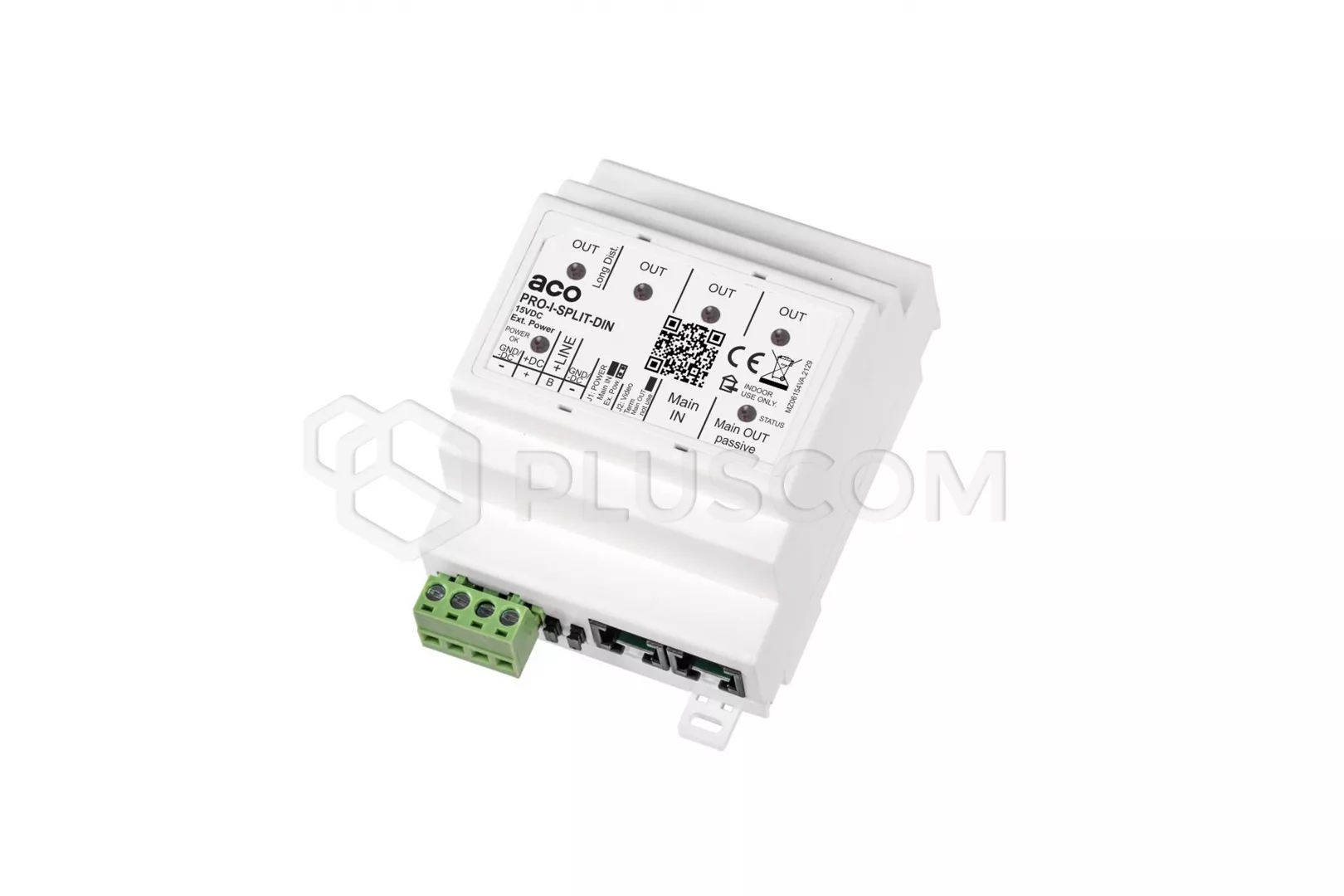

PRO-I-SPLIT-DIN auf DIN-Schiene montierter aktiver Videoverteiler für das PRO-System
Aktiver Videoverteiler für Aco Video-Türsprechanlagen, die im PRO-System arbeiten, konzipiert für die Montage auf DIN-Schiene. Er ermöglicht die Verteilung von Audio-, Video- und Stromsignalen. Er ermöglicht die Verteilung von Audio-, Video- und Stromsignalen (sog. Bus) auf vier aktive Ausgänge (integrierte Videoverstärker) und einen passiven Ausgang (ohne Verstärker).

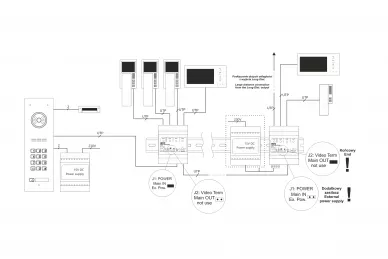

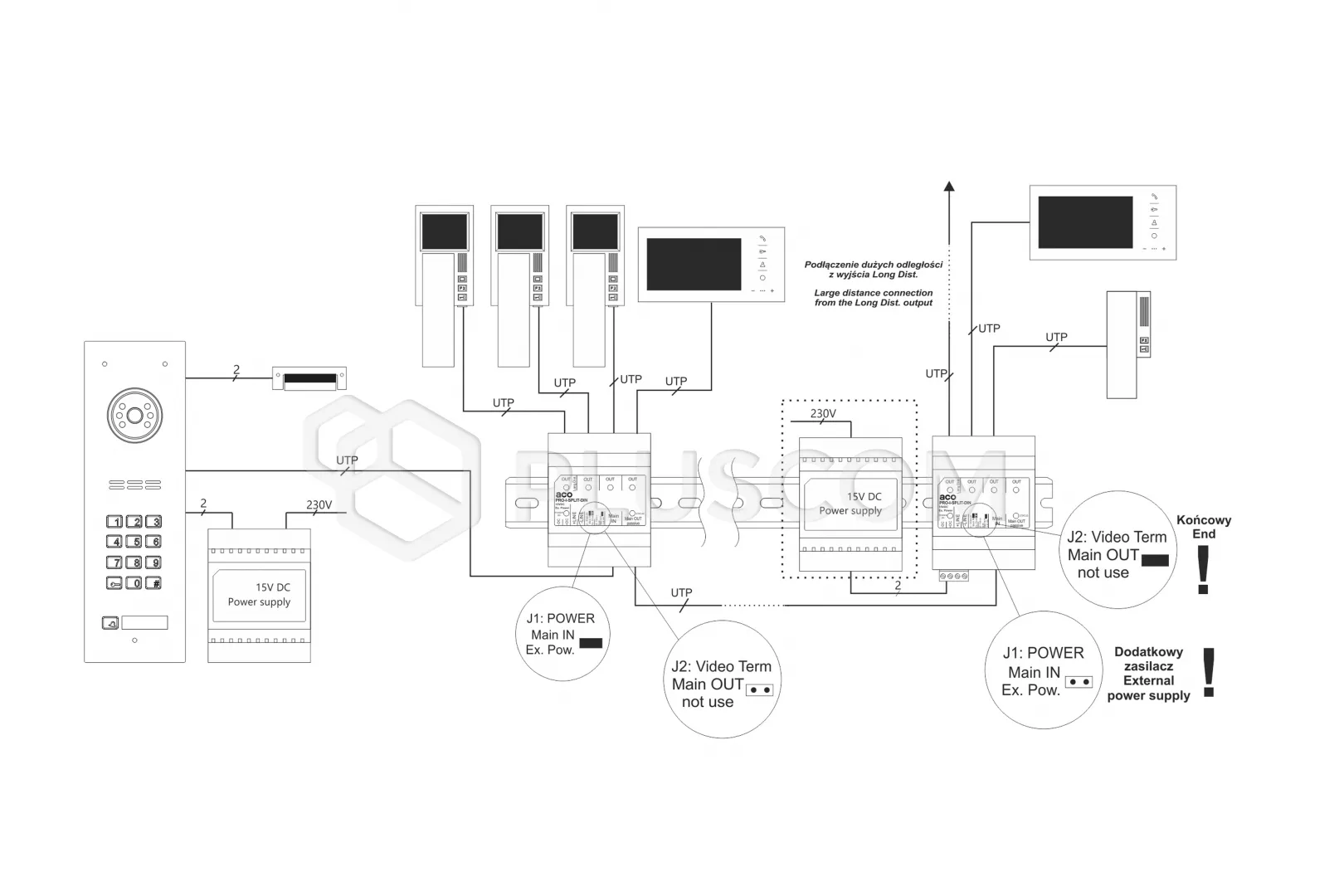

Bis zu 5 Videoempfänger können direkt an den Verteiler angeschlossen werden, bei einer Entfernung von max. 70m. Er ermöglicht auch die Aufteilung des Hauptbusses in 4 Ausgänge (unter Verwendung der aktiven Ausgänge) und den Anschluss eines weiteren Verteilers an den passiven Ausgang, den Abschluss des Hauptbusses, und einer der aktiven Ausgänge wird zusätzlich verstärkt, um Videosignalverluste bei langen Bussen zu kompensieren.
Der PRO-I-SPLIT-DIN kann über den Hauptbus oder über ein externes 15-V-Netzteil mit Strom versorgt werden und verfügt über einen zusätzlichen Schraubausgang für Audio- und Stromleitungen.
Eine Besonderheit des Gerätes ist die intelligente Überwachung der Zustände der Ein- und Ausgänge (Korrektheit der Spannungen, Kurzschlüsse, etc.). Werden falsche Zustände erkannt, z.B. Bei der Erkennung von unzulässigen Zuständen, z.B. durch einen Kurzschluss in einer Sprechstelle, schaltet der Verteiler jeden aktiven Ausgang von der Sprechanlage ab, so dass nur eine Sprechstelle abgeschaltet wird und die gesamte Sprechanlage problemlos weiterarbeiten kann. Sobald der Kurzschluss beseitigt ist, schaltet der Verteiler den abgeschalteten Ausgang automatisch wieder ein. Der Zustand der einzelnen Ausgänge und Eingänge wird unabhängig voneinander überprüft und durch einzelne LEDs signalisiert, die durch Blinkcodes anzeigen können, welche Art von Störung aufgetreten ist (dies erleichtert die Diagnose von Problemen beim Betrieb der gesamten Sprechanlage).
GERÄTEEIGENSCHAFTEN:
- Anschluss von bis zu 5 Empfängern
- Entfernung zum Empfänger: bis zu 70 m (bei entsprechender Anzahl von Netzteilen)
- Möglichkeit der Vergrößerung der Entfernung durch zusätzliche Stromversorgungen im System
- Aufteilung des Hauptbusses in 4 unabhängige Ausgänge
- vier aktive Ausgänge (Videoverstärker)
- ein passiver Ausgang zum Anschluss eines anderen Verteilers oder Empfängers (ohne Videoverstärker)
- ein aktiver Ausgang mit zusätzlicher Videoverstärkung "Long Dist": ca. 1,8x (bei langen Bussen kompensiert dies den Verlust des Videosignals)
- kann als Durchschleif- oder Endsplitter verwendet werden (eingebauter jumpergesteuerter Videoterminator)
- Stromversorgung über den Bus oder über eine zusätzliche Stromversorgung (durch Verteilung der Stromversorgung auf einzelne Ausgänge)
- Schraubklemmen für den Anschluss der Stromversorgung und eine eingebaute Steckbrücke zum Trennen der Stromversorgung vom Bus
- Schraubklemmen für den Anschluss der Audioleitung
- fehlertolerante Videosignale
- Überwachung des Eingangs- und Ausgangsstatus: Versorgungsspannung und Spannung der Audioleitung (Erkennung von zu hoher und zu niedriger Versorgungsspannung, Überlastung des Ausgangs, Kurzschluss der Audioleitung usw.).
- individuelle LEDs, die den Status jedes Ausgangs und Eingangs anzeigen
- Blinkcodes, die die 6 verschiedenen Zustände (Fehler) jedes Ausgangs und Eingangs anzeigen
- automatische Abschaltung eines aktiven Ausgangs vom Hauptbus bei Stromkurzschluss (Überlast) und/oder Kurzschluss in der Audioleitung
- Ermöglichung des normalen Betriebs des gesamten Türöffnungssystems bei Kurzschlüssen in den Räumlichkeiten
- automatische Wiederherstellung des Normalbetriebs nach Beseitigung des Kurzschlusses
- ermöglicht die Diagnose von Problemen in der Gegensprechanlage
- Kompatibel mit Audio- und Video-PRO-Systemen
TECHNISCHE DATEN:
- Stromversorgung: 15V DC / 60mA
- Leistungsaufnahme im Standby: ~0,9W
- Installationsart: digital: Twisted Pair Kat. 5e oder 6
- Montage: DIN-Schiene oder Aufputzmontage
- Ausgänge:
- RJ45-Anschluss (5x Bus: Video, Audioleitung, Stromversorgung)
-
- 4 x aktive Ausgänge (Verstärker); max. Belastung bis zu 0,7A
- 1 x passiver Ausgang (ohne Verstärker)
- ARK-Schraubanschlüsse: Anschluss des Line-Signals (Audio-Empfänger)
- Eingänge:
- RJ45-Anschluss (Bus: Video, Leitung, Strom): 1 x Haupteingang
- ARK-Schraubanschlüsse: Anschluss für Hilfsstromversorgung
- Ausführung: ABS-Kunststoffgehäuse

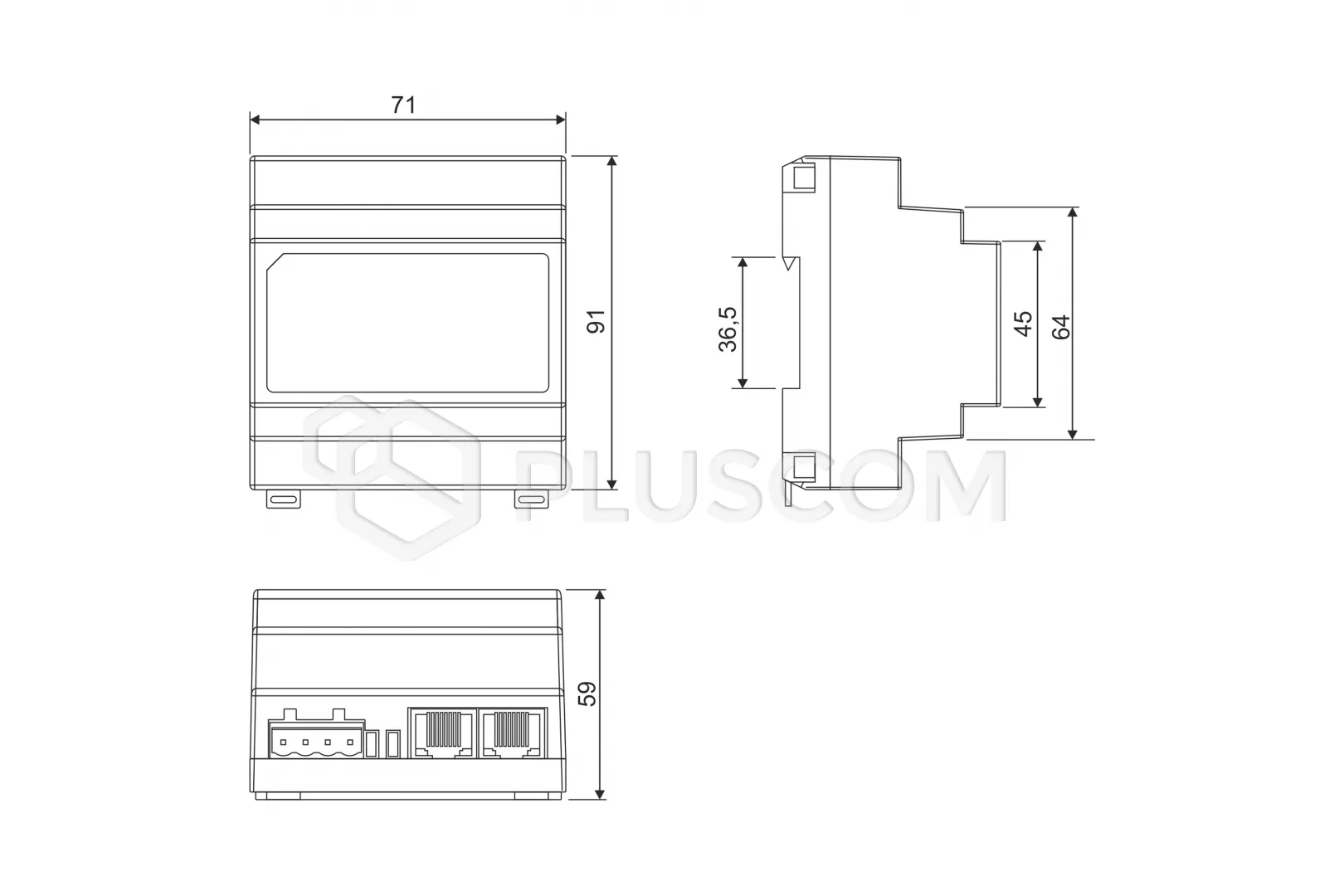

- Abmessungen: 91x71x59mm (4 DIN-Module)
