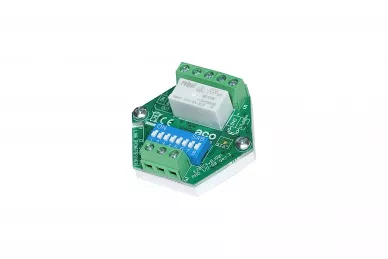

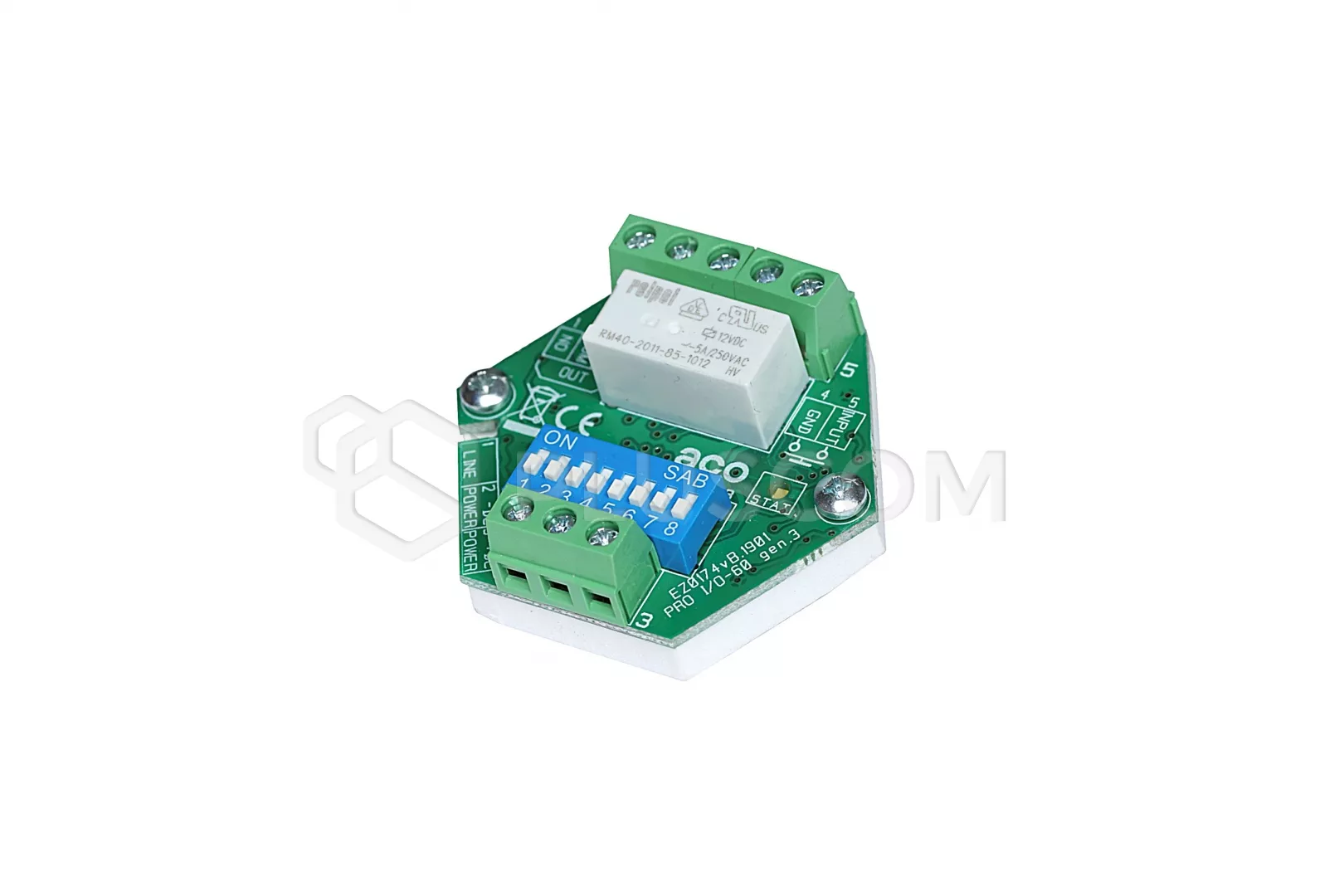

Aco PRO I/O-60 (G3) Erweiterungsmodul für zusätzliche Geräte

ACO PRO I/O-60 (G3) Erweiterungsmodul für zusätzliche Geräte

Das PRO I/O-60 (G3)-Modul ist die perfekte Lösung für den Anschluss und Betrieb zusätzlicher Geräte zur Steuerung der Hausautomation und externer Geräte. Darüber hinaus ermöglicht es den Anschluss eines externen Tasters zur direkten Ansteuerung eines elektrischen Türöffners in einer Zentrale.

Das Modul ist mit allen COMO/Familio PRO, PRO-A Geräten kompatibel. Das Modul ist mit allen Geräten der Gruppe COMO/Familio PRO, PRO-A kompatibel und kann dank seiner geringen Größe in einer Ø60-Elektrodose installiert werden.

Das Gerät ermöglicht die Programmierung der Einstellungen und die Aktualisierung der Software über den Systembus mit Hilfe eines Computers und verfügt über folgende wichtige Funktionen:

• der Relaisausgang kann im monostabilen oder bistabilen Modus arbeiten
• Öffnung der Türen zu jeder Zeit (ohne Beantwortung des Anrufs)
• automatische Türöffnung während des Klingelns
• Möglichkeit des Anschlusses einer zusätzlichen akustischen oder leuchtenden Vorrichtung zur Rufsignalisierung in den Räumlichkeiten
• Stand-Alone-Betrieb ohne Empfänger möglich
• Funktion des Einschaltens des Ausgangs bei jedem Öffnen der Tür in der Zentrale (gilt nicht für das Öffnen von der Zentrale INPUT)
• Funktion zur Steuerung der geschützten Türöffnung
• die implementierten Funktionen werden mit den Schaltern auf dem Modul ausgewählt
• das Einschalten des Relaisausgangs und die Reaktion auf den Kurzschlusseingang kann dem Adressaten des Empfängers oder allen Empfängern (unabhängig von der Adresse) zugeordnet werden
• unterstützt Empfängeradressen: 31 Adressen (programmierbar über Schalter auf dem Modul) oder 1023 Adressen (programmierbar vom PC über die optionale PRO-USB-Schnittstelle)
• bei Adresse 0 arbeitet das Modul mit allen Adressen im System
• die Funktionen des Relais können in Abhängigkeit von der Intercom-Adresse des Empfängers weiter eingeschränkt werden
• Programmierung der Einstellungen und Software-Update über den Systembus (PRO-USB Computer-Interface erforderlich)
• individuelle Nummer für jedes Gerät: DevID
• Suche nach allen Geräten im System
• Einzel- oder Gruppenverwaltung von Geräten
• Möglichkeit der Geräteverwaltung und -aktualisierung in einem laufenden System

Anwendungsbeispiel:

• Hausautomation: Steuerung von externen Geräten z.B. Beleuchtung, Rollläden
• Steuerung der zweiten Tür: z.B. Eingangstor, Schranke
• als Türklingel
• als Klingel an einem Eingang, an dem kein Außenpaneel vorhanden ist
• Zusätzliche Rufsignalisierung
• zusätzlicher manueller/automatischer Türöffner
• verschiedene Anwendungen für Behinderteneinrichtungen
• Aktivierung des Relais während der Türöffnung im PRO-System (gilt nicht für die Öffnung über den INPUT der Zentrale)

TECHNISCHE DATEN:

• Spannungsversorgung: 15V DC / 40mA
• Leistungsaufnahme im Stand-by-Modus: 0,6W
• Installationsart:
• • digital PRO System: Twisted Pair Kat. 5e oder 6
  • digitales PRO-A-System: 3 Drähte
• Ausgänge: 3 x Schraubanschlüsse - NO/N/NC Relaiskontakte, max. 5A, 24VDC
• Eingänge:
• • 3 x Schraubanschlüsse (PRO-Systembusanschluss) - Audiosignalanschluss: "LINE" und Stromversorgungsanschluss: "+DC" und "-DC"
  • 2 x Schraubanschlüsse (NO-Eingang) - Anschluss einer NO-Taste
• Einbau: in Schaltkasten Φ60mm
• Abmessungen: 50x50x20mm
