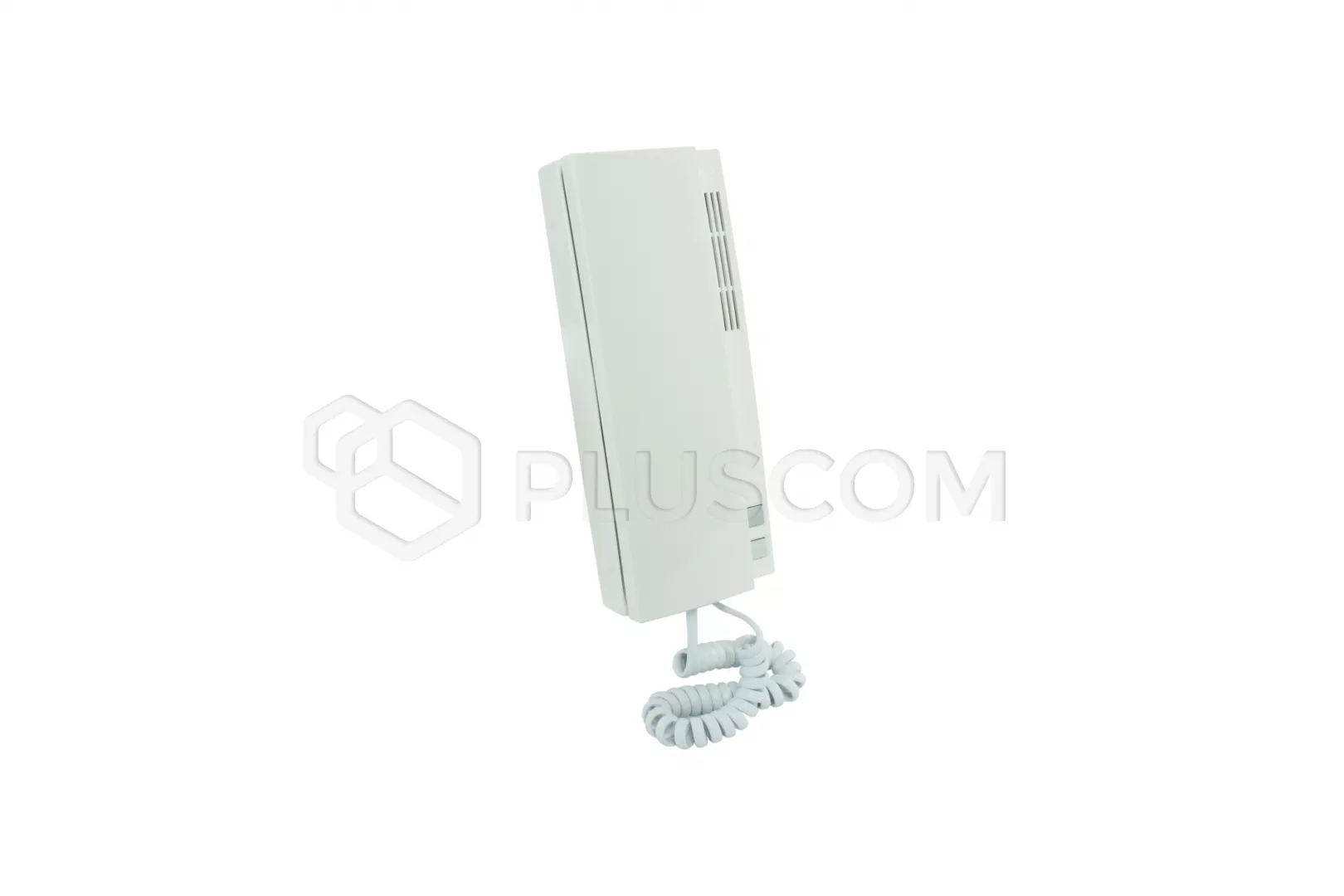

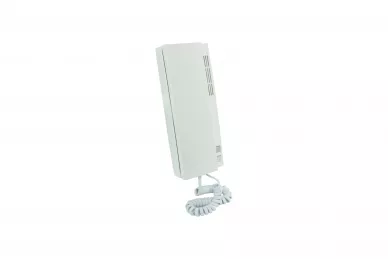

ACO Digitales Uniphone INS-UP720M
Ein modernes, elegantes Uniphone, das mit den digitalen Gegensprechanlagen CDN, Inspiro und Familio P/PV von ACO zusammenarbeitet.
Perfekt geeignet für Gegensprechanlagen in Mehrfamilienhäusern.
Gehäusefarbe weiß hergestellt aus hochwertigem ABS-Kunststoff.

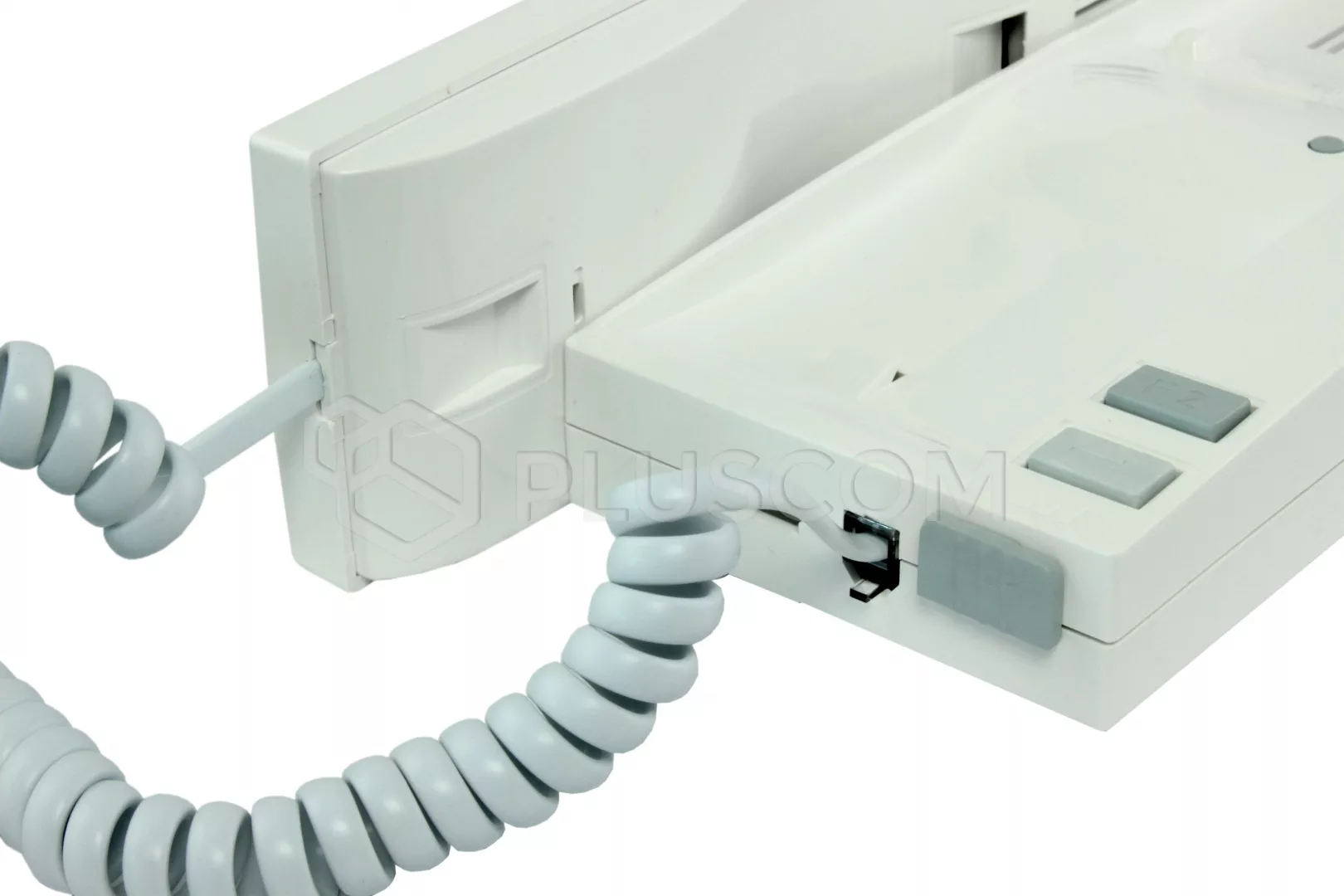

Auf der Vorderseite des Gehäuses befinden sich zwei Tasten:
- zum Öffnen der Tür
- eine Funktionstaste zur Steuerung externer Geräte
- und einen 3-stufigen Ruftonlautstärkeregler.
Das Telefon ist mit einem magnetischen Mechanismus zum Auflegen des Hörers ausgestattet; es gibt keine herkömmlichen Haken.
Es verfügt über eine Haltefunktion, die es ermöglicht, den Hörer aufzulegen, ohne das Gespräch zu unterbrechen.
TECHNISCHE DATEN
- Digitale 2-Draht-Installation
- Versorgung: DC 12-18V über den Bus
- Leistungsaufnahme: 0,09 W im Stand-by-Modus
- Stromverbrauch:
- 7mA im Standby-Betrieb
- 50mA während des Klingelns
- ARK-Schraubanschlüsse
- Aufbaumontage
- Gehäuse aus ABS-Kunststoff, Farbe weiß
- Abmessungen: 200x80x39mm
- Arbeitstemperatur: 10°C...50°C
INSTALLATION UND ANSCHLUSS

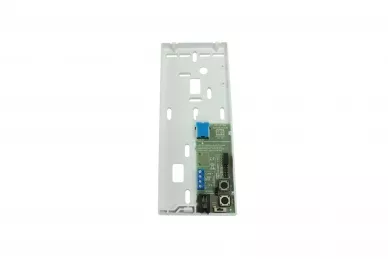

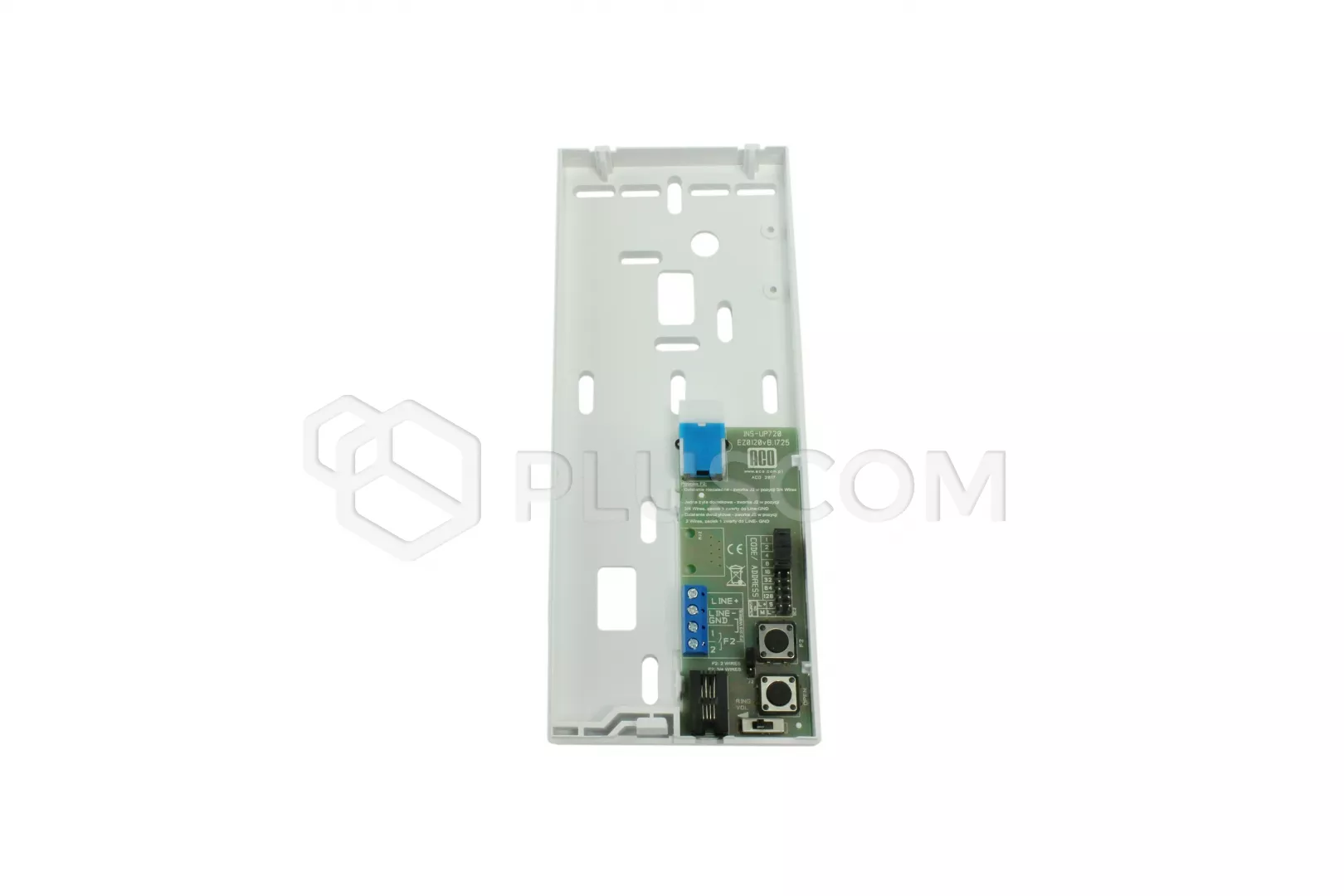

Das Uniphone wird an den digitalen 2-Draht-Bus angeschlossen, benötigt keine zusätzliche externe Spannungsversorgung. Der nächste Schritt ist die Einstellung der gewünschten Adresse/Nummer, unter der das Uniphone angerufen werden soll. Dies geschieht mit Hilfe von Jumpern auf der Uniphone-Elektronikplatine.
Ansteuerung der Funktionstaste F2 kann auf zwei Arten erfolgen (Jumper-Konfiguration):
- über den Systembus
- über eine zusätzliche, von der Türsprechanlage getrennte Leitung
