Aco INS-UP Digitales Uniphone mit magnetischem Hörerwechsel

ACO INS-UP digitales Freisprechgerät

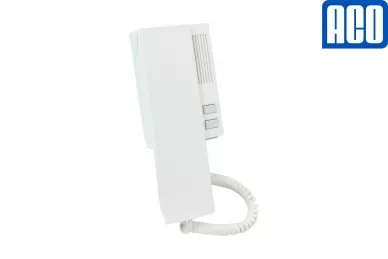

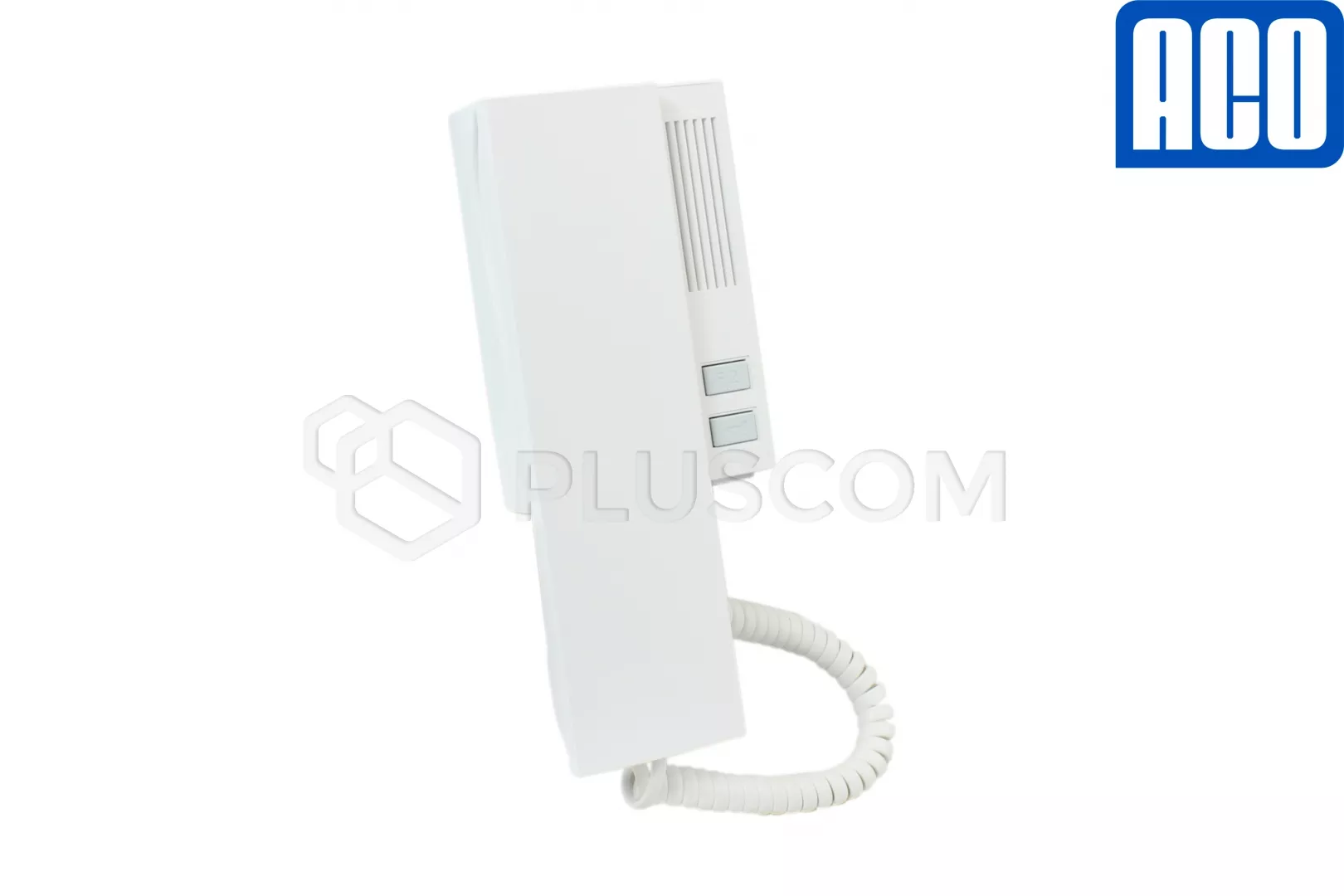

Ein modernes, elegantes Uniphone, das mit den digitalen Gegensprechanlagen CDN, Inspiro und Familio P/PV von ACO zusammenarbeitet.
Perfekt geeignet für Gegensprechanlagen in Mehrfamilienhäusern.

Gehäusefarbe weiß hergestellt aus hochwertigem ABS-Kunststoff.

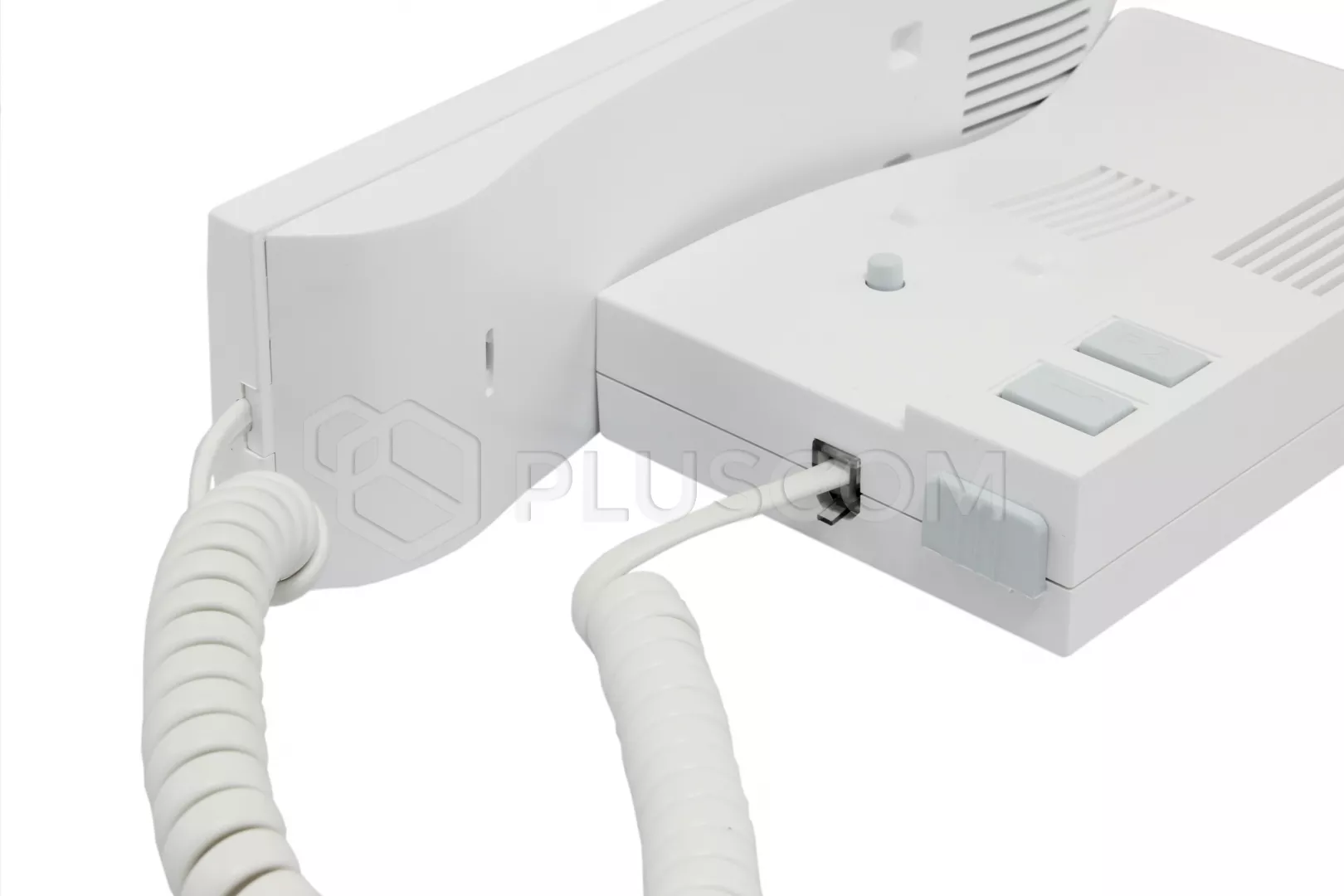

Auf der Vorderseite des Gehäuses befinden sich zwei Tasten:

• zum Öffnen der Tür
• eine Funktionstaste zur Steuerung externer Geräte
• und einen 3-stufigen Ruftonlautstärkeregler.


Das Telefon ist mit einem magnetischen Mechanismus zum Auflegen des Hörers ausgestattet; es gibt keine herkömmlichen Haken.

TECHNISCHE DATEN

• Digitale 2-Draht-Installation
• Versorgung: DC 12-18V über den Bus
• Leistungsaufnahme: 0,09 W im Stand-by-Modus
• Stromverbrauch:

• • 7mA im Standby-Betrieb
  • 50mA während des Klingelns

• ARK-Schraubanschlüsse
• Aufbaumontage
• Gehäuse aus ABS-Kunststoff, Farbe weiß
• Abmessungen: 200x80x39mm
• Arbeitstemperatur: 10°C...50°C

INSTALLATION UND ANSCHLUSS

Das Uniphone wird an den digitalen 2-Draht-Bus angeschlossen, benötigt keine zusätzliche externe Spannungsversorgung. Der nächste Schritt ist die Einstellung der gewünschten Adresse/Nummer, unter der das Uniphone angerufen werden soll. Dies geschieht über Steckbrücken auf der Uniphone-Elektronikplatine.

Ansteuerung der Funktionstaste F2 kann über den Systembus erfolgen
