Aco CDNVSp Zwischenkombinierer

75,64 EUR enthält 20.00% VAT
Produkt-Code: #8693
Produzent: ACO
  • Digitale Installation: verdrilltes Kabel der Kategorie 5e oder 6
  • Ausgänge: 1x RJ45-Buchse, 1x EXTMOD-Anschluss, 1x ARK-Schraubanschlüsse
  • Eingänge: 1x RJ45-Buchse, 1x ARK-Schraubanschlüsse
  • Verwendung mit SLAVE-Einheiten
  • Fügt dem System eine zusätzliche Kamera hinzu
Lieferung und Steuer:
Frankreich VAT: 20.00% ändern
Lieferkosten von:
12,76 EUR
Formen der Bezahlung:

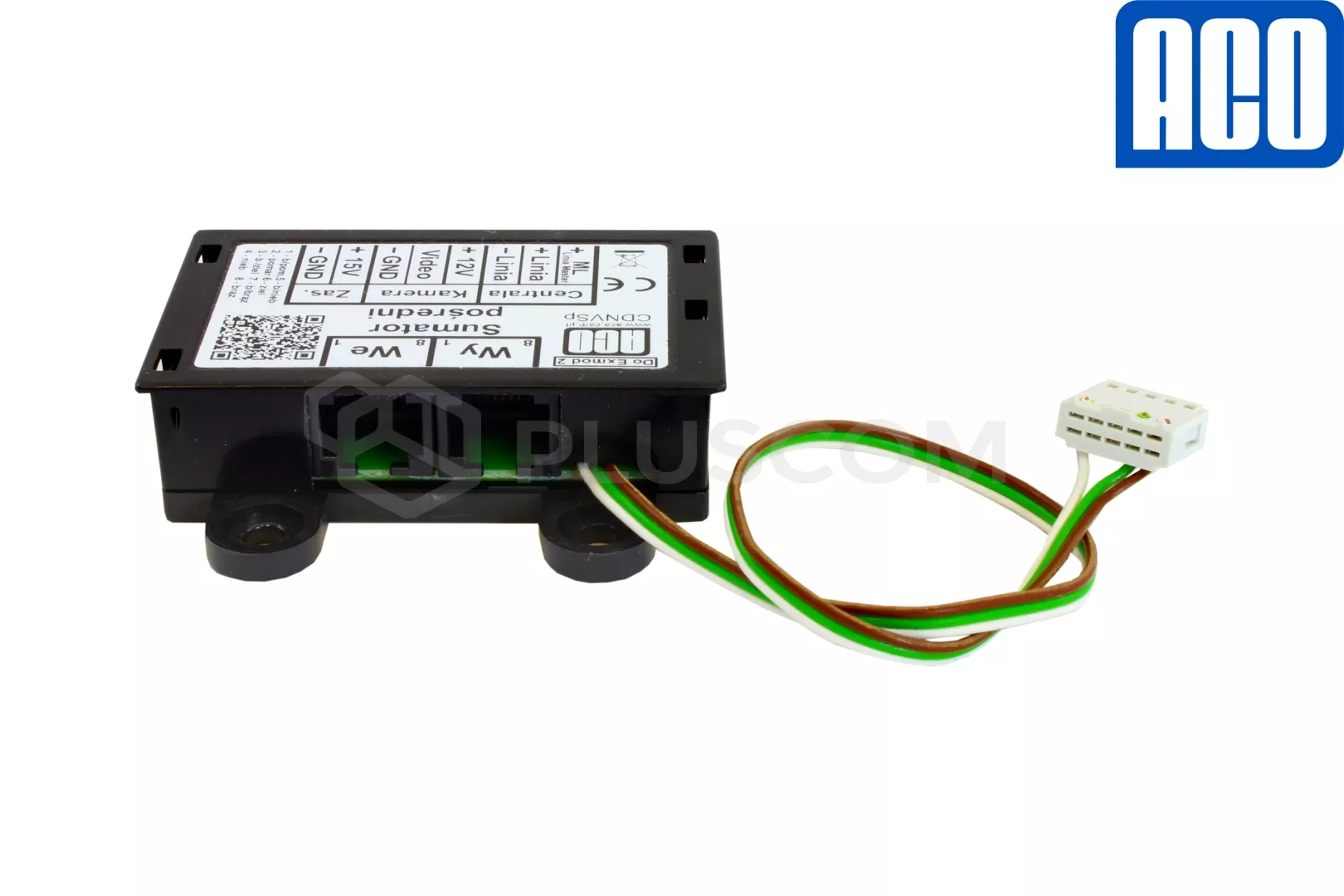

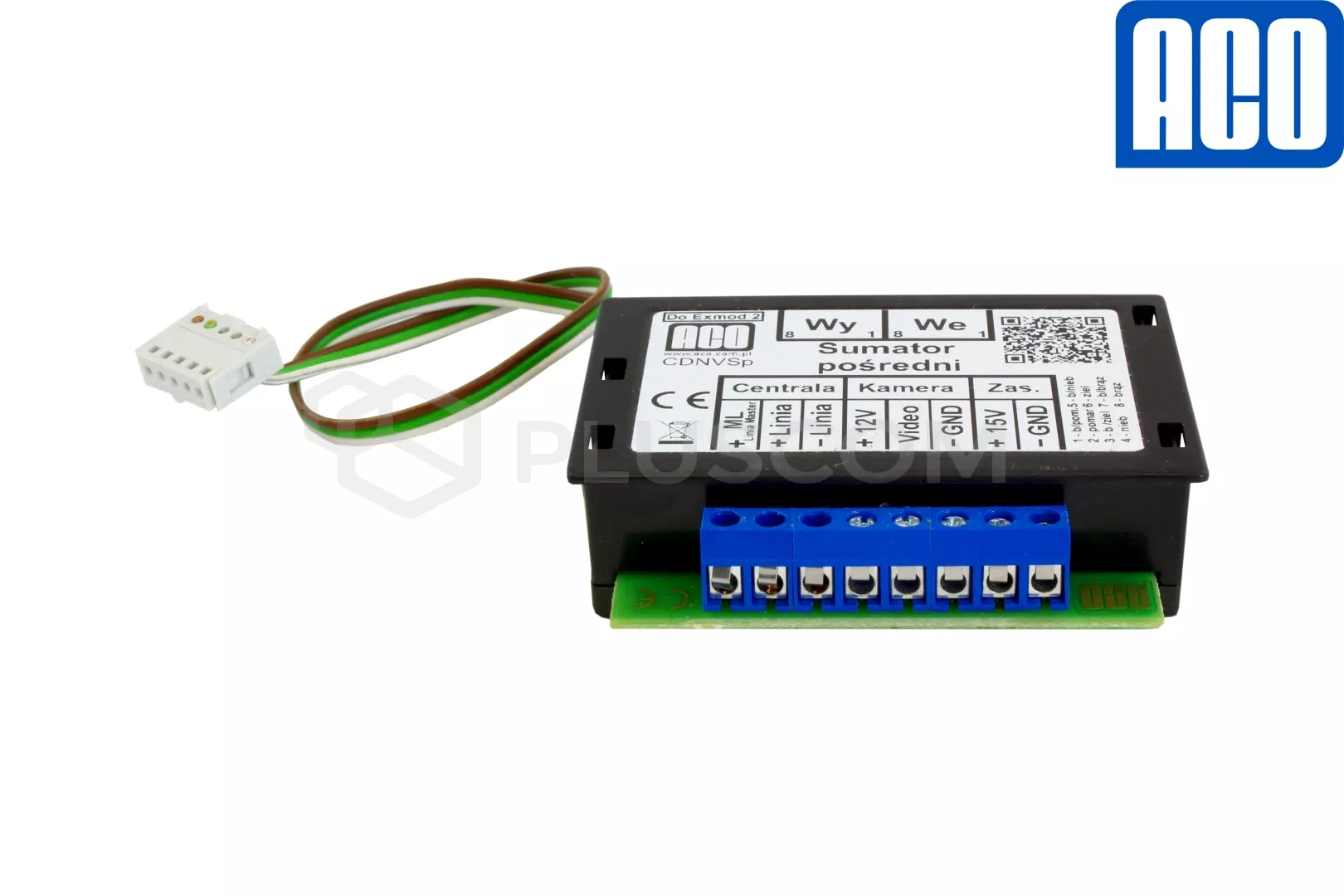

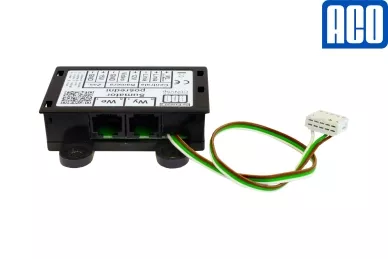

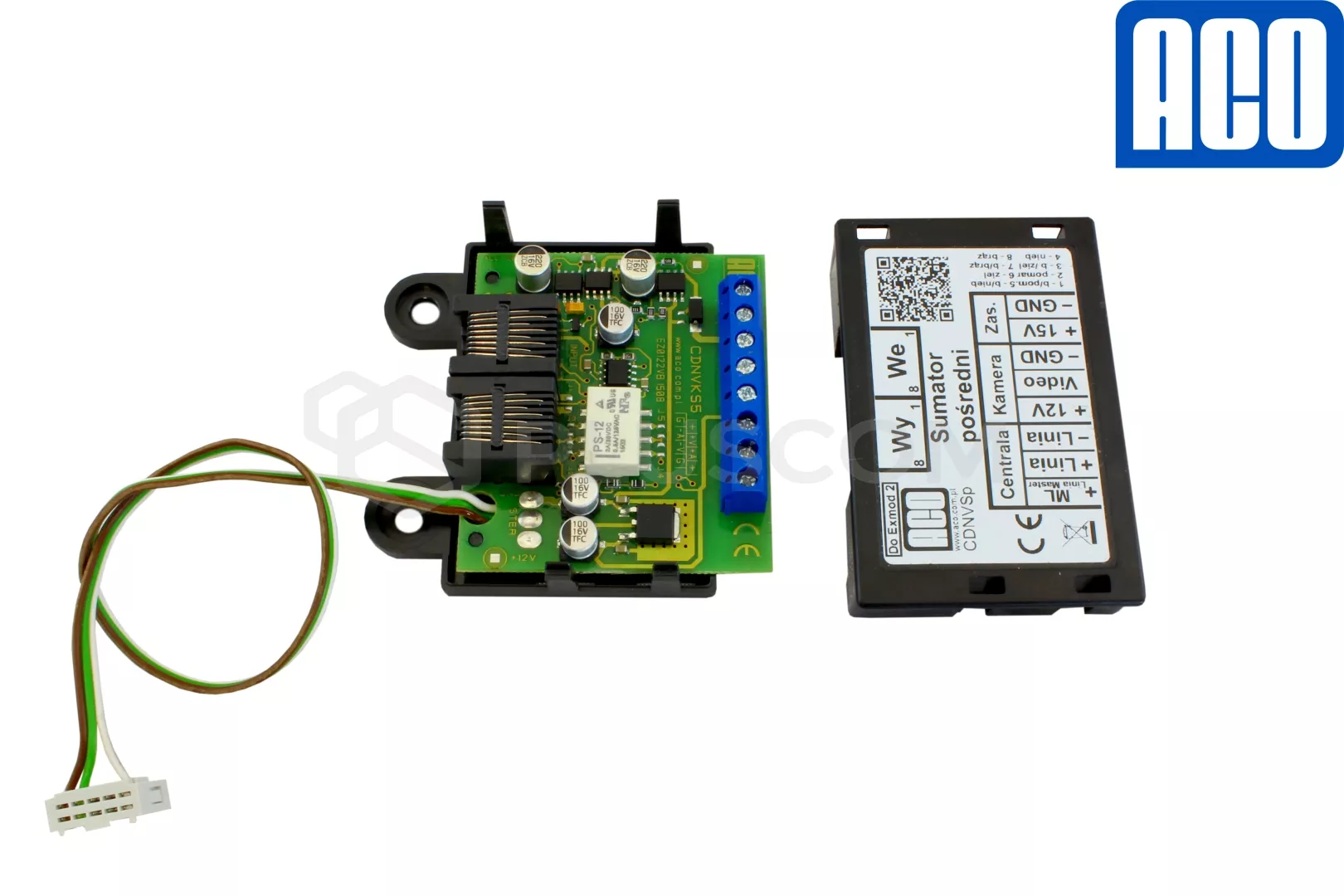

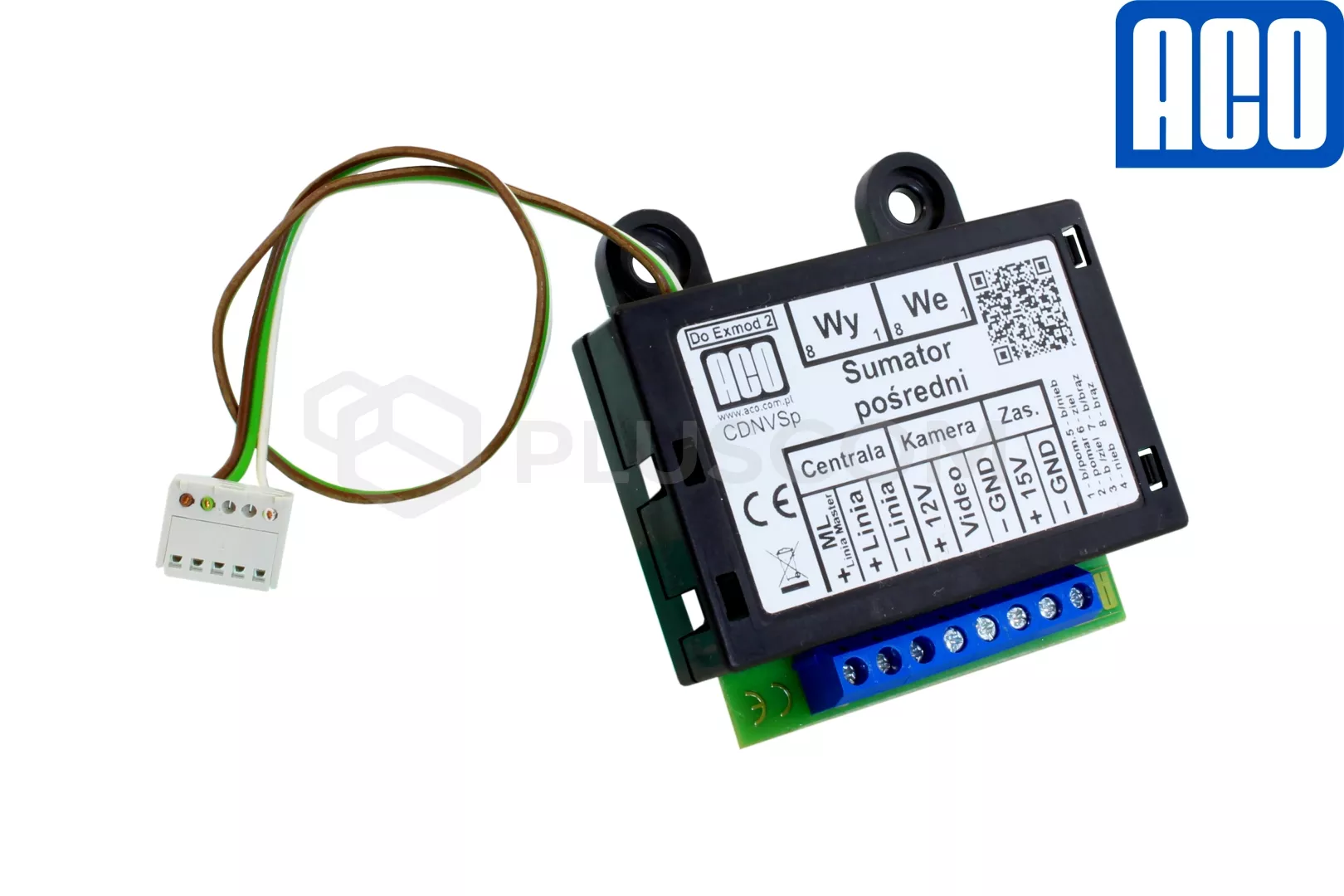

CDNVSp Zwischenkombinierer für ein Videosystem

Der Zwischenkombinierer CDNVSp von ACO erweitert einen bestehenden digitalen Videosystembus. Im Gegensatz zu einem normalen Addierermodul wird der indirekte Kombinierer mit SLAVE-Vermittlungen eingesetzt ermöglicht die Videoumschaltung zwischen der Zentralkamera und der an den indirekten Kombinierer angeschlossenen Kamera.

Das Kameramodul oder eine zusätzliche Kamera, das Bedienfeld und die Stromversorgung werden an den indirekten Kombinierer angeschlossen.

Es funktioniert mit Zentralen vom Typ CDNP und Inspiro Slave sowie Familio P mit einer externen Kamera.
TECHNISCHE PARAMETER:
  • Stromversorgung: DC 15V
  • Leistungsaufnahme im Standby: 0W
  • Installationsart: digital: verdrillte Leitung Kat. 5e oder 6
  • Ausgänge:
    • 1x RJ45-Buchse (Video-Bus-Ausgang)
    • 1x EXTMOD-Anschluss (für Bedienfeldanschluss)
  • Eingänge:
    • 1x RJ45-Buchse (Video-Bus-Eingang)
    • 1x ARK-Schraubanschlüsse
      • Audio-Line-Anschluss vom Vorgängerpult/Panel (Stecker "ML")
      • Anschluss einer Audioleitung von einer PBX oder einem Panel
      • Anschluss einer im Paneel eingebauten Kamera oder eines CDNVK-Moduls (75Ω/1Vp-p, 12V Versorgung)
      • Anschluss der Spannungsversorgung
  • Abmessungen: 70,5x71x19,5mm
BEFESTIGUNG:
Ausgewählte kompatible Gerätemodelle bieten die Möglichkeit, den Combiner direkt in einen Rahmen oder in eine Box zu montieren. Die Verwendung des ARK-KS-Moduls bietet die Möglichkeit, den Combiner von der Schalttafel zu entfernen.
Das Modul ist in der Farbe Weiß erhältlich
