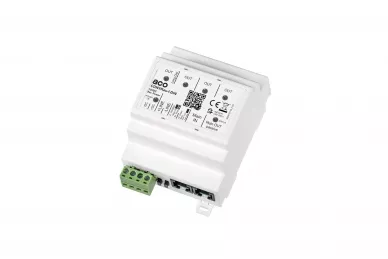

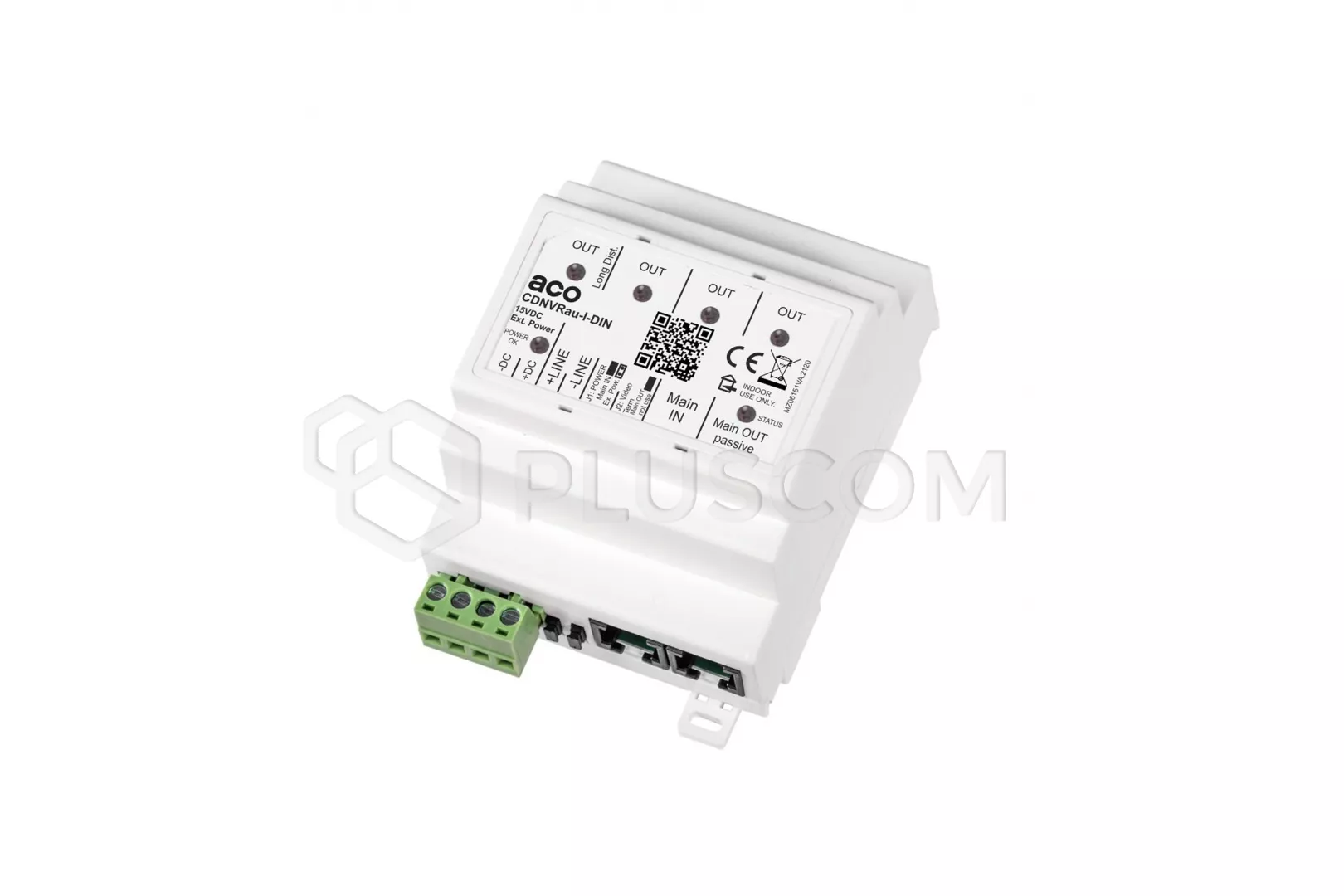

ACO CDNVRau-I-DIN Intelligenter aktiver Videoverteiler für P-System, Hutschienenmontage
Aktiver Videoverteiler für Aco Video-Türsprechanlagen im P-System, konzipiert für die Hutschienenmontage.
Er ermöglicht die Verteilung von Audio-, Video- und Stromsignalen. Er verteilt Audio-, Video- und Stromsignale (sog. Bus) auf vier aktive Ausgänge (eingebaute Videoverstärker) und einen passiven Ausgang (kein Verstärker).
Der Splitter kann über den Hauptbus oder über eine externe 15-V-Stromversorgung versorgt werden und verfügt über einen zusätzlichen Schraubausgang für Audio- und Stromleitungen.
Er kann auf den Etagen, am Sammelpunkt der Anlage oder am Busaufteilungspunkt installiert werden. Er ist für die Montage auf einer DIN-Schiene (4 DIN-Module) oder für die Aufbaumontage vorgesehen. Sie sind mit Geräten der Marke ACO kompatibel, die in P-Systemen arbeiten, sowohl Video als auch Audio.
Bis zu 5 Videoempfänger können direkt an den Verteiler angeschlossen werden, bei einer Entfernung von max. 70m direkt an den Verteiler angeschlossen werden (bei entsprechender Anzahl von Netzteilen; bei entsprechender Systemkonfiguration kann auch eine größere Entfernung erreicht werden). Der Splitter ermöglicht auch die Aufteilung des Hauptbusses auf 4 Ausgänge (mit aktiven Ausgängen) und den Anschluss eines weiteren Splitters an einen passiven Ausgang. Er ermöglicht auch die Terminierung des Hauptbusses (eingebauter Videoterminator-Jumper), und einer der aktiven Ausgänge wird zusätzlich verstärkt, um den Videosignalverlust bei langen Bussen auszugleichen.
MERKMALE:
- Anschluss von bis zu 5 Empfängern
- Entfernung zum Empfänger: bis zu 70 m (bei ausreichender Anzahl von Netzteilen)
- Möglichkeit, die Entfernung durch zusätzliche Netzteile im System zu vergrößern
- Aufteilung des Hauptbusses in 4 unabhängige Ausgänge
- vier aktive Ausgänge (Videoverstärker)
- ein passiver Ausgang zum Anschluss eines anderen Verteilers oder Empfängers (ohne Videoverstärker)
- ein aktiver Ausgang mit zusätzlicher Videoverstärkung "Long Dist": ca. 1,8x (bei langen Bussen kompensiert dies den Verlust des Videosignals)
- kann als Durchschleif- oder Endsplitter verwendet werden (eingebauter jumpergesteuerter Videoterminator)
- Stromversorgung über den Bus oder über eine zusätzliche Stromversorgung (durch Verteilung der Stromversorgung auf einzelne Ausgänge)
- Schraubklemmen für den Anschluss der Stromversorgung und eine eingebaute Steckbrücke zum Trennen der Stromversorgung vom Bus
- Schraubklemmen für den Anschluss der Audioleitung
- fehlertolerante Videosignale
- Überwachung des Eingangs- und Ausgangsstatus: Versorgungsspannung und Spannung der Audioleitung (Erkennung von zu hoher und zu niedriger Versorgungsspannung, Überlastung des Ausgangs, Kurzschluss der Audioleitung usw.).
- individuelle LEDs, die den Status jedes Ausgangs und Eingangs anzeigen
- Blinkcodes, die die 6 verschiedenen Zustände (Fehler) jedes Ausgangs und Eingangs anzeigen
- automatische Abschaltung eines aktiven Ausgangs vom Hauptbus bei Stromkurzschluss (Überlast) und/oder Kurzschluss in der Audioleitung
- Ermöglichung des normalen Betriebs des gesamten Türöffnungssystems bei Kurzschlüssen in den Räumlichkeiten
- automatische Wiederherstellung des Normalbetriebs nach Beseitigung des Kurzschlusses
- ermöglicht die Diagnose von Problemen in der Gegensprechanlage
- kompatibel mit Audio- und Video-P-Systemen
Eine Besonderheit des CDNVRAU-I-DIN ist die intelligente Überwachung von Eingangs- und Ausgangszuständen (Korrektheit von Spannungen, Kurzschlüssen, etc.). Werden falsche Zustände erkannt, z.B. durch einen Kurzschluss in einer Sprechstelle, schaltet der Verteiler jeden aktiven Ausgang der Sprechanlage ab, so dass nur eine Sprechstelle abgeschaltet wird und die gesamte Sprechanlage problemlos weiterarbeiten kann. Sobald der Kurzschluss beendet ist, schaltet der Verteiler den abgeschalteten Ausgang automatisch wieder zu. Der Zustand der einzelnen Ausgänge und Eingänge wird unabhängig voneinander überprüft und durch einzelne LEDs signalisiert, die durch Blinkcodes anzeigen, welche Art von Störung aufgetreten ist (dies erleichtert die Diagnose von Problemen beim Betrieb der gesamten Sprechanlage).
