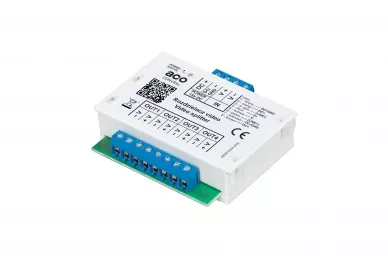

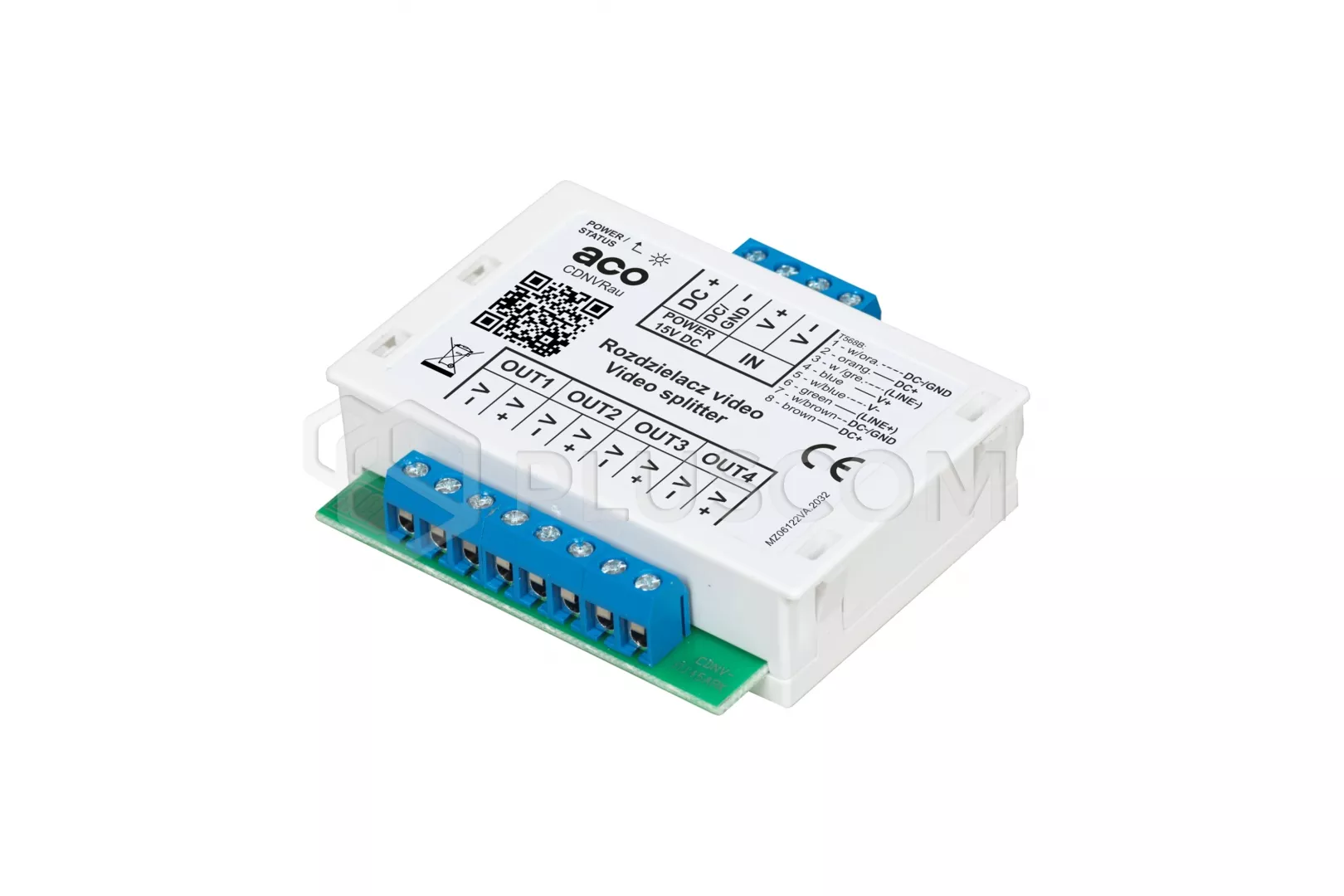

Aco CDNVRau Aktiver Videosplitter für digitale Systeme

CDNVRau 4-Wege-Aktivverteiler, universal, im ABS-Kunststoffgehäuse

Der aktive Videoverteiler ist für digitale ACO Videosysteme konzipiert. Er ist ein Element zum Anschluss von vier Monitoren oder zur Aufteilung des Hauptbusses in vier unabhängige Ausgänge. Es besteht auch die Möglichkeit, einen weiteren Verteiler anzuschließen oder den Hauptbus abzuschließen (100Ω Videoabschluss am Videosignaleingang). Durch das Vorhandensein eines aktiven Videosignalverstärkers wird es für umfangreiche Installationen und größere Entfernungen verwendet.

EIGENSCHAFTEN:

• Anschluss von bis zu 4 Empfängern
• Aufteilung des Hauptbusses in 4 unabhängige Ausgänge
• Entfernung zum Empfänger: bis zu 70 m. (bei ausreichender Anzahl von Stromversorgungen)
• Entfernung kann mit zusätzlichen Netzteilen vergrößert werden
• vier aktive Ausgänge (Videoverstärker)
• kompatibel mit ACO Videosystemen
• LED zur Anzeige der Stromversorgung und des Betriebszustandes des Verteilers
• aktive Ausgänge sind ausfallsicher: Kurzschluss der Videoleitung, Kurzschluss der Videoleitung mit der Spannungsversorgung oder Audioleitung
• 4 x aktive Videoausgänge OUT: V+ und V (ARK-Schraubanschlüsse)
• Eingänge:
  • 1 x Hauptvideo IN: V+ und V-
  • 1 x Stromversorgungsanschluss des Moduls
• ABS-Gehäuse

MONTAGE: Die Installation erfolgt in den einzelnen Etagen, am Sammelpunkt der Anlage oder am Busverteiler. Als zusätzliche Option kann er als Durchgangs- oder Endverteiler eingesetzt werden.

TECHNISCHE DATEN

• Installationsart: digital: Twisted Pair Kat. 5e oder 6
• Stromversorgung: DC 15V/40mA
• Stromverbrauch im Standby-Modus: ~0,6W
• ABS-Kunststoffgehäuse
• Wymiary:70.5x71x19.5mm
