Aco CDNV-CAM ST Dome-Kameramodul für CDNP

ACO CDNV-CAM ST Dome-Kameramodul, einschließlich Video-Kombinator, speziell für digitale CDNP-Vermittlungen

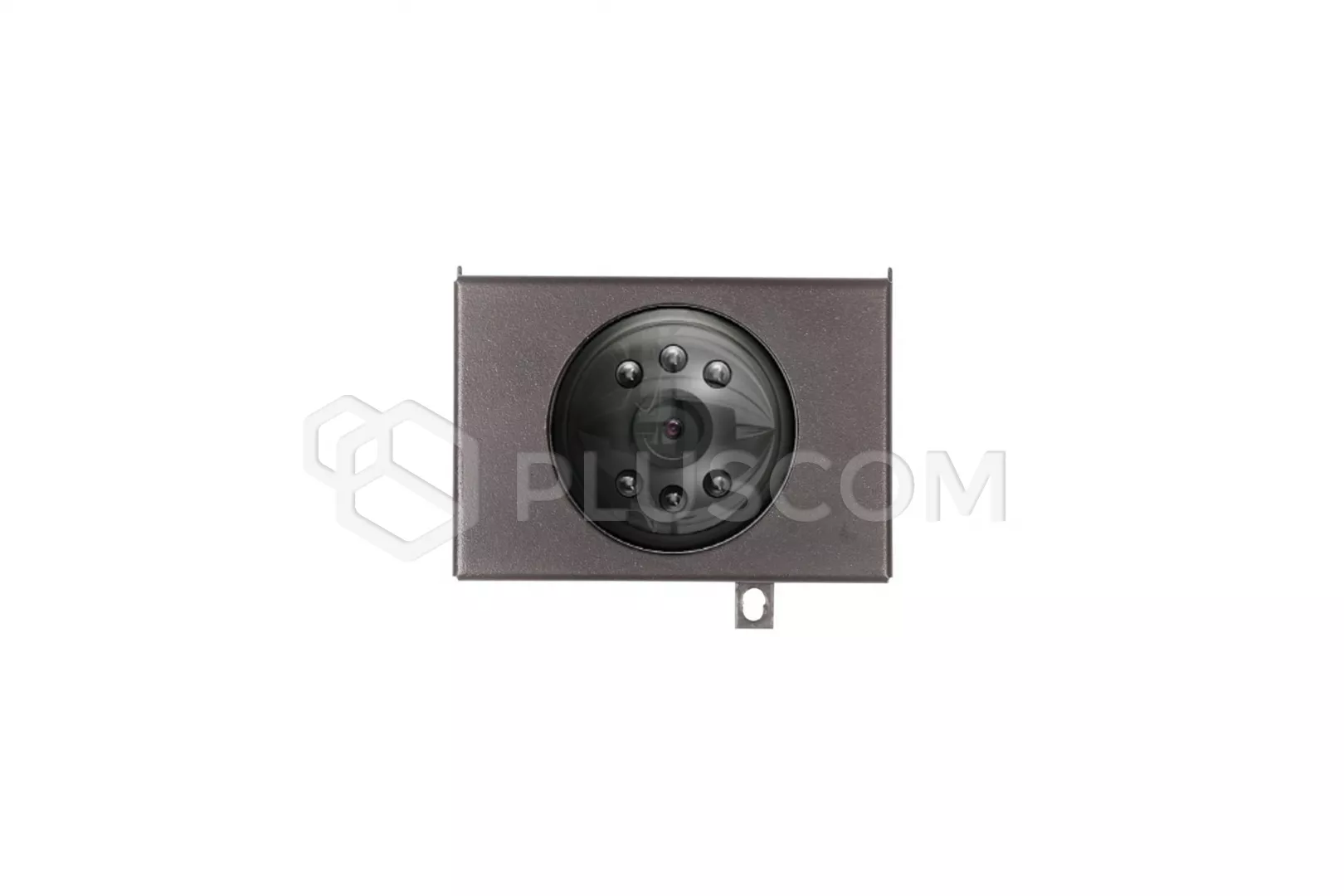

CDNV-CAM ist ein Dome-Kameramodul für digitale CDNP-Zentralen, das zusammen mit einem direkt an der Zentrale montierten Videokombinator CDNVS-CAM eingesetzt wird.
Hochauflösende Farbkamera (min. 600 Zeilen), mit einem 2,8 mm Weitwinkelobjektiv. Einstellbare Kameraposition, einschließlich Infrarot-LED-Beleuchtung +/- 20° in jede Richtung. Hervorragende Bildqualität bei Tag und Nacht. Der Videosignalausgang ist differenziell V+ und V-.

Das Modul ist mit den digitalen Tafeln der CDNP-Gruppe und nur mit den Aluminiumrahmen CDN-R-M-AL ST und den Stahlaufputzdosen CDN-P2-M NT kompatibel.

MERKMALE:

• Hochauflösende Farbkamera (mind. 600 Zeilen) mit 2,8 mm Weitwinkelobjektiv
• einstellbare Kameraposition +/- 20° in jede Richtung mit IR-LED-Beleuchtung
• perfektes Bild bei Tag und bei Nacht
• wetter- und vandalensicheres Modul
• universeller Einsatz für Master- und Slave-Steuergeräte
• nur für den Einsatz in Zentralen der CDNP-Serie mit Aluminiumrahmen
• zum Anschluss an den Systembus: Stromversorgung, differenzielles Videosignal und Audioleitung
• einschließlich Verteilerplatte und Anschlussband
• Betriebstemperatur: -20 bis 50ºC

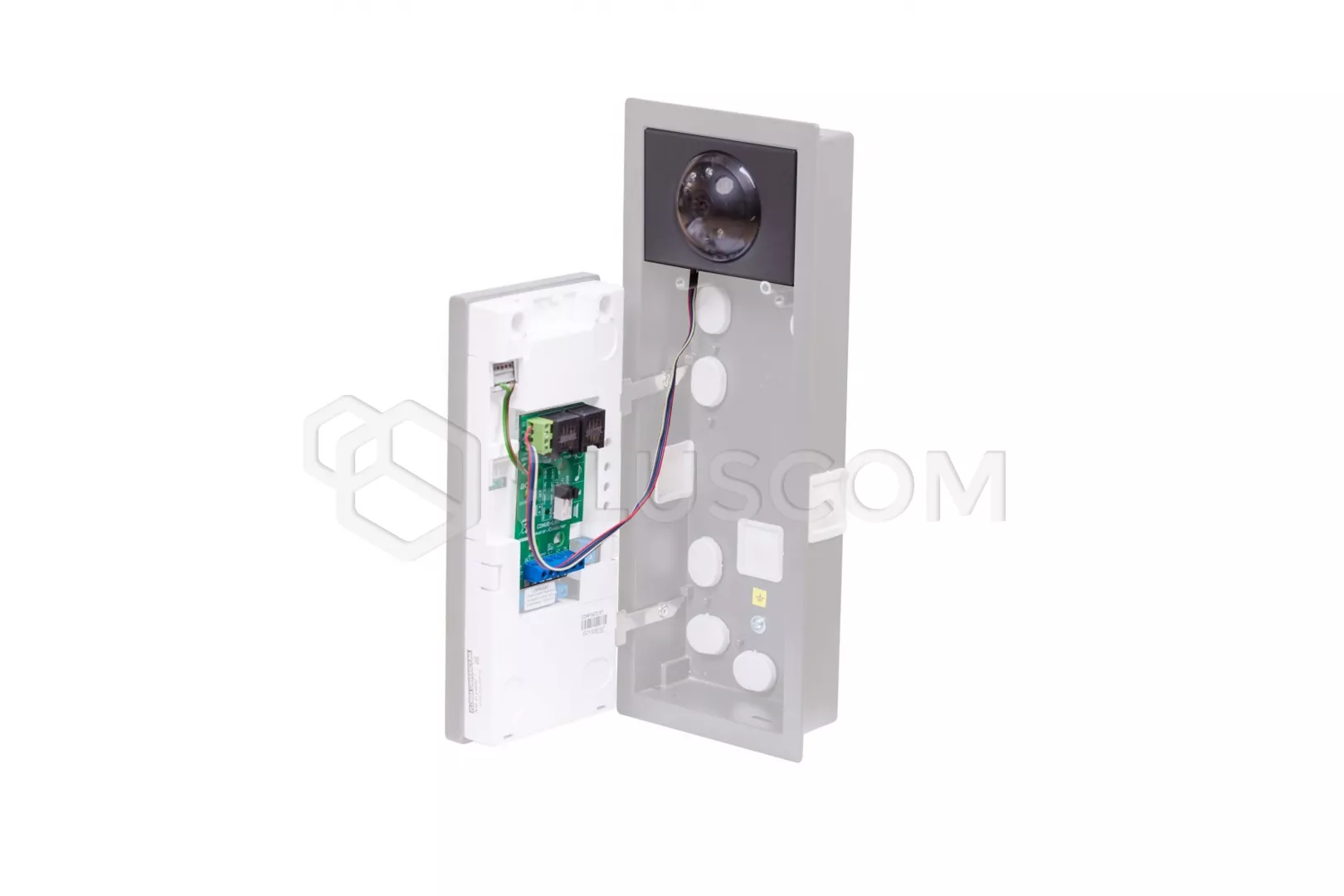

Das Kameramodul ist im Lieferumfang der CDNVS-CAM enthalten. Es ist ein universeller Videokombinierer, der direkt auf der Schalttafelplatine montiert wird und für die Übertragung des Videosignals über den Systembus auf Basis von UTP-Kat. 5e oder 6. Der Combiner ermöglicht den Anschluss des Netzteils an die Zentrale und speist die Stromversorgung, das Kamerabild der Zentrale, das Audiosignal (LINE) und das Audiosignal der vorhergehenden Zentrale (ML) in den Bus ein. Der Ausgang und der Eingang des Combiners sind RJ-45-Anschlüsse am Systembus.

SPEZIFIKATIONEN:

• Spannungsversorgung: 15V DC ±5%, 125 mA
• Leistungsaufnahme im Standby: ~ 1,6W
• Konstruktion: Pulverbeschichteter, verzinkter Stahl
• Installationsart: digital: verdrillte Zweidrahtleitung Kat. 5e oder 6
• Ausgänge:
• • CDNV-CAM-Kamera
  • • 2 x ARK-Anschlüsse für V+ und V- Videosignalanschluss
  • CDNVS-CAM Kombinierer
  • • 1 x RJ45-Buchse (Systembus-Ausgang)
    • 1 x EXTMOD-Anschluss für die Umschaltung des Kamerabildes zwischen den Panels
    • 2 x ARK-Anschlüsse für die Stromversorgung der CDNV-CAM-Kamera
• Eingänge:
• • CDNV-CAM Kamera
  • • 2 x ARK-Anschlüsse zur Stromversorgung vom Combiner
    CDNVS-CAM Kombinator
    • 1 x RJ45-Buchse (Systembus-Eingang)
    • 2 x ARK-Anschlüsse für den Anschluss des V+ und V- Videosignals der CDNV-CAM Kamera
• Abmessungen: 61×88mm
