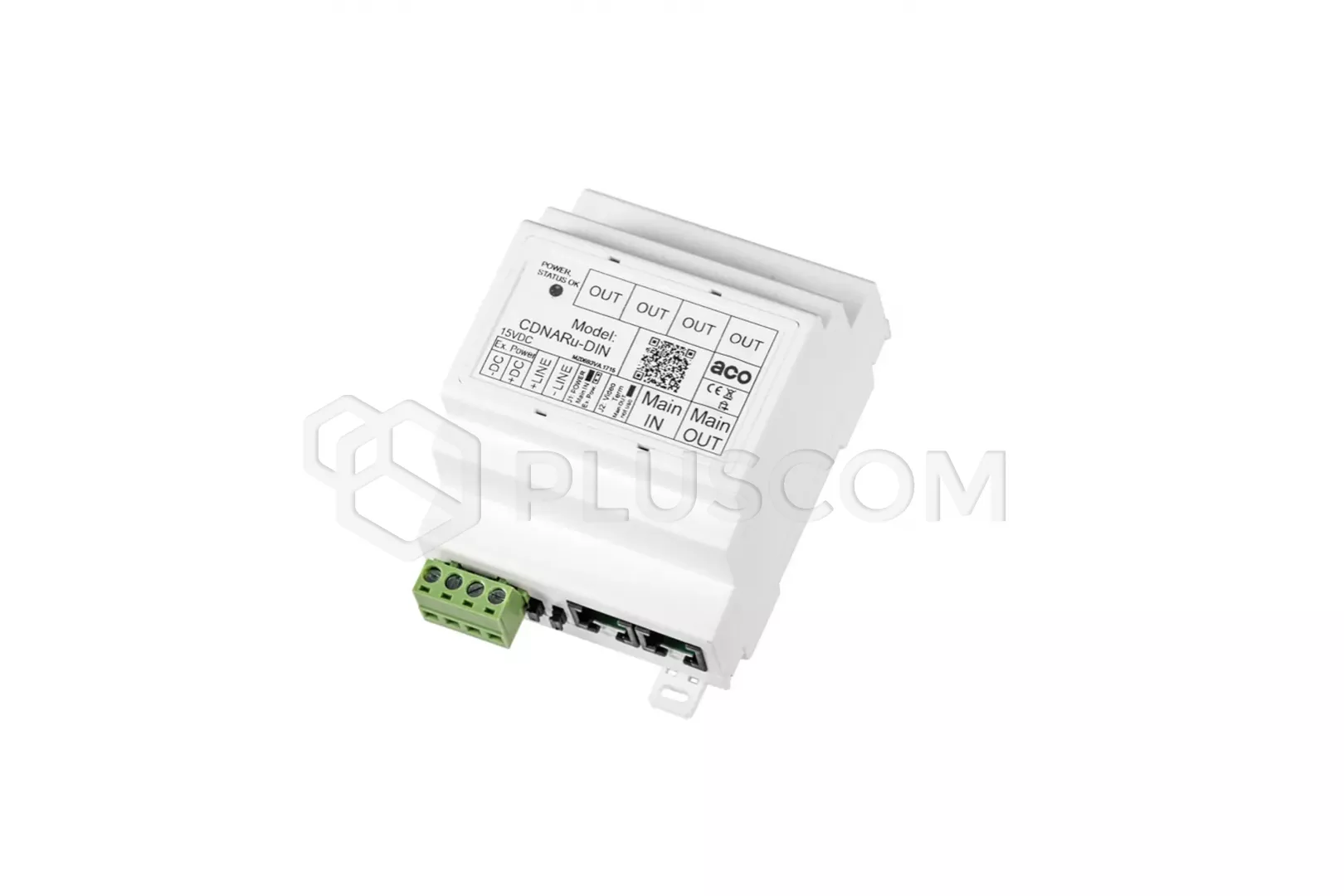

Aco CDNARu-DIN AUDIO-Verteilermodul für DIN-Schiene

ACO CDNARu-DIN DIN-Schienen-Audioverteiler

Universeller DIN-Schienen CDNVRu-DIN Verteiler für digitale Systeme. Er ist eine Komponente zum Anschluss von fünf Empfängern oder zur Aufteilung des Hauptbusses in vier unabhängige Ausgänge und zum Anschluss eines weiteren Verteilers oder zum Abschluss des Hauptbusses. Er hat 1 Schleifenausgang, der auch das Videosignal überträgt.

Bei entsprechender Systemkonfiguration können über die aktiven Ausgänge direkt Empfänger in einer Entfernung von max. 70m.

Ausgänge:

• RJ45-Anschluss:
• • 4 x Audio- und Stromsignalausgänge
  • 1 x Differenzialausgang für VIDEO, Audio und Stromsignal

Eingänge:

• ARK-Schraubanschlüsse::
• • Audiosignalanschluss (Line)
  • Stromanschluss
• RJ45-Anschluss:
• • Anschluss von Audio-, Differenzial-VIDEO- und Stromversorgungssignalen

Der Splitter kann entweder über den Hauptbus oder über eine externe Stromversorgung versorgt werden.

HAUPTMERKMALE DES MODULS

• Anschluss von 5 Empfängern oder Hauptbussplitting
• Haupteingang von einem Panel oder einer anderen ACO Standardquelle
• ein durchgeschleifter Ausgang, für Audio- und Videosignale
• kompatibel mit anderen ACO Systemen
• kann mit RJ45- oder ARK-Schraubanschlüssen angeschlossen werden (Stromversorgung + Audioleitung)
• kann in der Leitung oder am Ende des Hauptbusses eingesetzt werden (Abschlusswiderstand zuschaltbar)
• die 4 Ausgänge zum Empfänger sind auf der Stromversorgungsleitung durch eine Polymersicherung geschützt (automatische Wiederherstellung der Spannung am Ausgang nach einem Kurzschluss und Rücksetzen der Versorgungsspannung)

CDNARu-DIN ist resistent gegen Verdrahtungsfehler (Kurzschluss der Versorgungsleitung mit der Audio- oder Videoleitung) Es nimmt den Platz von 4 DIN-Modulen ein.

TECHNISCHE DATEN

• Montage: DIN-Schiene oder Aufputzmontage
• Installationsart: digital: Twisted Pair Kat. 5e oder 6
• Abmessungen: 91,1x71x59,2mm (4 DIN-Module)
