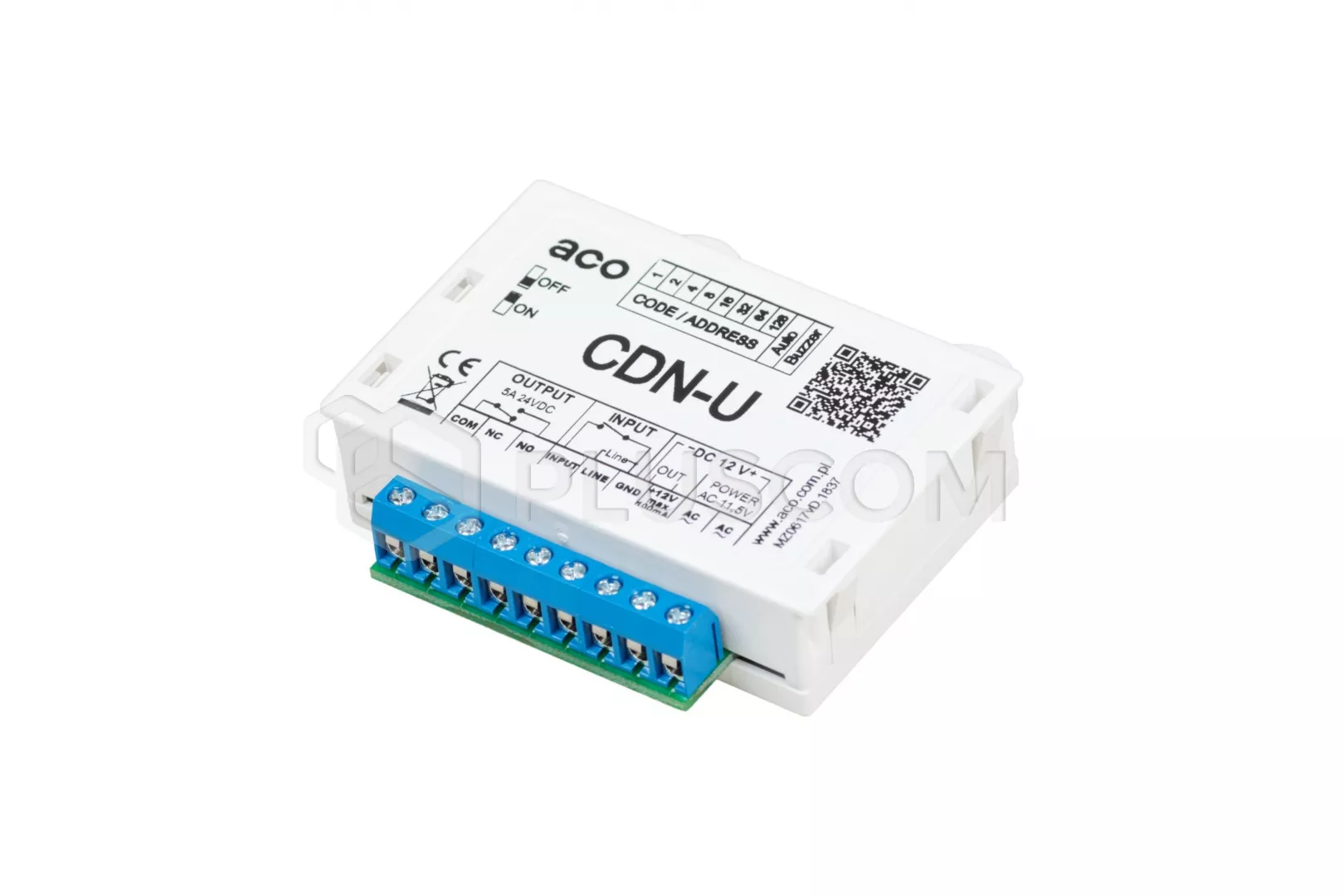

Aco CDN-U Meldemodul mit Türöffnerfunktion

CDN-U Meldemodul mit automatischer Türöffnerfunktion

Universelles Meldemodul mit automatischer Türöffnerfunktion, ist für digitale Anlagen der Systeme CDNP, INSPIRO und FAMILIO P/PV bestimmt.
Es ermöglicht die Erweiterung der Funktionalität des Systems durch ein zusätzliches akustisches oder leuchtendes Gerät, das das Klingeln in den Räumlichkeiten signalisiert, z. B. eine Türklingel. Klingeln oder, im Falle von Gehörlosen, zusätzliche Glühbirnen usw.

Dieses Modul zeichnet sich auch durch die Möglichkeit aus, die Tür aus der Ferne oder automatisch zu öffnen, ohne den Hörer des Uniphone abheben zu müssen. Es ist möglich, das Modul unabhängig (eingebauter Signalgeber) und parallel zum Uniphone zu betreiben.

Für den korrekten Betrieb des Moduls ist es notwendig, die Stromversorgung von einem separaten 10,5-12V-Transformator oder einem 12V-Netzteil anzuschließen (es ist möglich, die Spannung vom PBX EXTMOD-Anschluss zu verwenden), die Uniphone-Leitungen an die Klemmen L+, GND anzuschließen und die entsprechende Wohnungsnummer mit den Steckbrücken einzustellen.

TECHNISCHE PARAMETER:

• Max. Anzahl der Teilnehmer: 1

• Installationsart: digital, 2-Draht + Stromversorgung
• Stromverbrauch im Standby-Modus: ~0,3W
• Speisung:

  • AC 12V/80mA
  • DC 12-15V/80mA
• Ausgänge:

  • 1x ARK-Schraubanschlüsse

    • NO/NC-Relais, max. 2A, DC 30V
• Eingänge:

  • 1x ARK-Schraubanschlüsse

    • normalerweise offen (NO)
    • Anschluss der Audioleitung vom Bedienfeld/Panel
    • Anschluss an die Stromversorgung
• Adressierung des Moduls mit Jumper - wie bei Uniphone (1 - 255)
• Ein Modul kann nur mit einer ausgewählten Adresse arbeiten

• Abmessungen: 70.5x71x19.5mm
• Gehäuse Standard für ACO Module, aus ABS-Kunststoff
